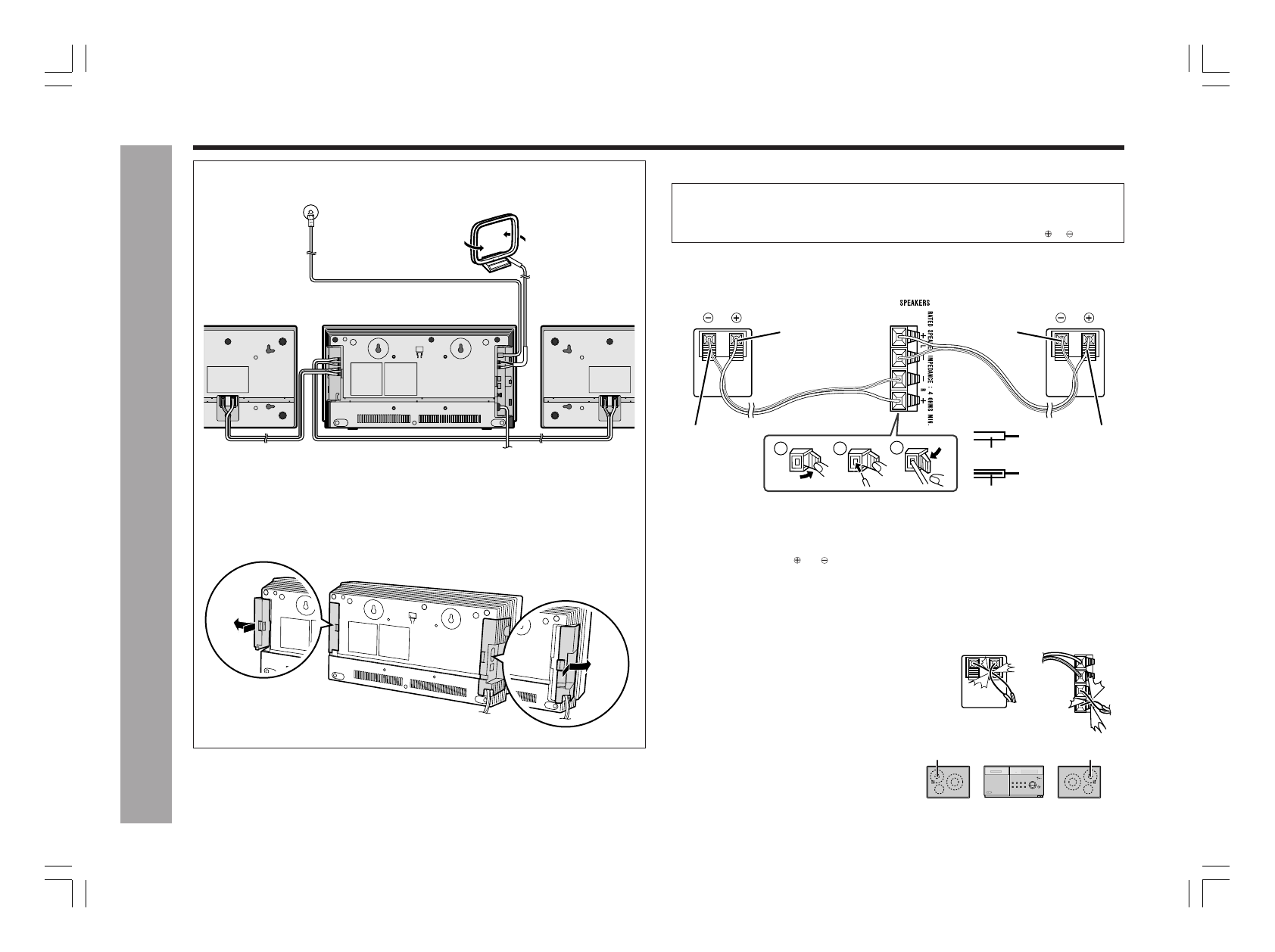

Подсоединение проводов системы

ЧМ-антенна

Рамочная АМ-антенна

Правый

громкоговоритель

Левый

громкоговоритель

Как открыть боковые крышки

Откройте правую и левую боковые крышки для подсоединения системы.

■

Подсоединение громкоговорителей

• Перед  подсоединением  проводов  громкоговорителей  обязательно

выньте кабель питания переменного тока из розетки.

• Подсоедините провода сначала к громкоговорителям, затем к аппарату.

Это предотвратит короткое замыкание между клеммами   и   .

Подсоедините  провод  с  серой  линией  к  минусовой  клемме  (-),  а  белый
провод - к плюсовой (+) клемме.

Внимание:

• Используйте громкоговорители с полным сопротивлением 4 Ом или больше,

так как громкоговорители с меньшим полным сопротивлением могут привести
к поломке устройства.

• Н е   п е р е п у т а й т е     и   ,   а   т а к ж е   п р а в ы е   и   л е в ы е   к л е м м ы   п р о в о д о в

громкоговорителей.  (Правый  громкоговоритель  располагается  справа,  если
стоять к аппарату лицом.)

•

Следите  за  тем,  чтобы  оголенные  провода  громкоговорителей  не
касались друг друга.

• Не ставьте никакие предметы на рефлексный канал низких частот, и следите

за тем, чтобы они не упали в него.

• Н е

с т а н о в и т е с ь

и

н е

с а д и т е с ь

н а

громкоговорители. Вы можете получить травму.

• Н е

з а м ы к а й т е

н а к о р о т к о

п р о в о д а

громкоговорителей.  Если  при  этом  включить
питание, может произойти поломка.

Примечание:

Располагайте громкоговорители таким образом,
ч т о б ы   д и н а м и к   в е р х н и х   з в у к о в ы х   ч а с т о т
находился на внешней стороне (см. рисунок).

Неправильно

Неправильно

2

1

3

Правый

громкоговоритель

Левый

громкоговоритель

Белый

Белый

Белый

Серая линия

Серая линия

Серая линия

Динамик верхних

звуковых частот

Динамик верхних

звуковых частот
