Использование прокладок для громкоговорителей,
предохраняющих от проскальзывания:

Громкоговорители можно устанавливать либо вертикально, либо горизонтально.
Прикрепите  прокладки  (входящие  в  комплект  поставки)  к  нижней  части
громкоговорителей,  чтобы  предотвратить  проскальзывание  или  падение
вследствие вибрации.

■

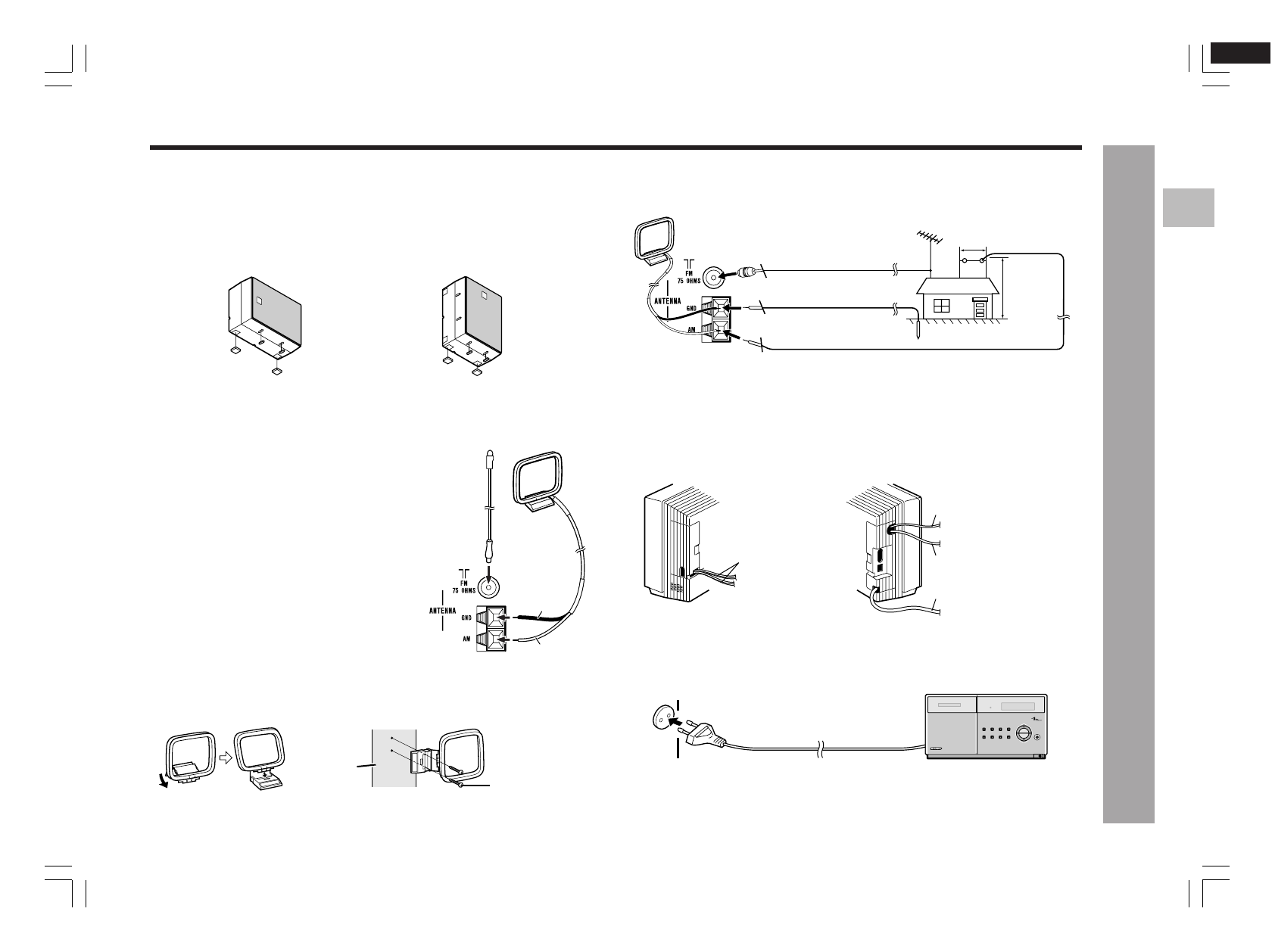

Подсоединение антенны

Прилагаемая ЧМ-антенна:

Подсоедините  провод  ЧМ-антенны  к  гнезду
FM  75  OHMS  и  найдите  положение  провода
ЧМ-антенны,  обеспечивающее  наивысший
уровень принимаемого сигнала.

Прилагаемая рамочная АМ-антенна:

Подсоедините провод рамочной AM-антенны
к  гнездам  AM  и  GND.  Найдите  положение
оптимального приема рамочной АМ-антенны.
Установите рамочную АМ-антенну на полке и
т.п.  или  прикрепите  ее  к  стойке  или  к  стене
винтами (не входят в комплект поставки).

Примечание:

Размещение антенны на аппарате или вблизи
провода питания может вызывать помехи. Для
наилучшего  приема  размещайте  антенну
подальше от аппарата.

Внешняя ЧМ- или АМ-антенна:

Используйте  внешнюю  ЧМ-  или  АМ-антенну  в  случае  необходимости  более
качественного приема. Проконсультируйтесь с Вашим дилером.

Примечание:

При  использовании  внешней  АМ-антенны  следите  за  тем,  чтобы  провод
рамочной АМ-антенны оставался подключенным.

■

Как закрыть боковые крышки

По завершении подключений закройте боковые крышки (следите за тем, чтобы
не защемить провода).

■

Подсоединение кабеля питания переменного тока

После  проверки  правильности  всех  подключений  вставьте  кабель  питания
переменного тока в розетку электропитания.

Примечание:

Вынимайте провод питания переменного тока из розетки если аппарат не будет
использоваться в течение продолжительного периода времени.

(Горизонтальное положение)

(Вертикальное положение)

Черный

Белый

Установка рамочной АМ-антенны:

< Сборка >

< Прикрепление к стене >

Винты (не входят
в комплект
поставки)

Стена

Внешняя ЧМ-антенна

Внешняя АМ-антенна

15 м

К о а к с и а л ь н ы й   к а б е л ь
75 Ом

Провод заземления

Штырь заземления

7,5 м

Провода громкоговорителей

Провод ЧМ-антенны

Провод рамочной АМ-антенны

Кабель питания переменного тока

Подготовка к использованию

- Подсоединение проводов системы -

Сетевая розетка
(230 В, 50 Гц переменного
тока)
