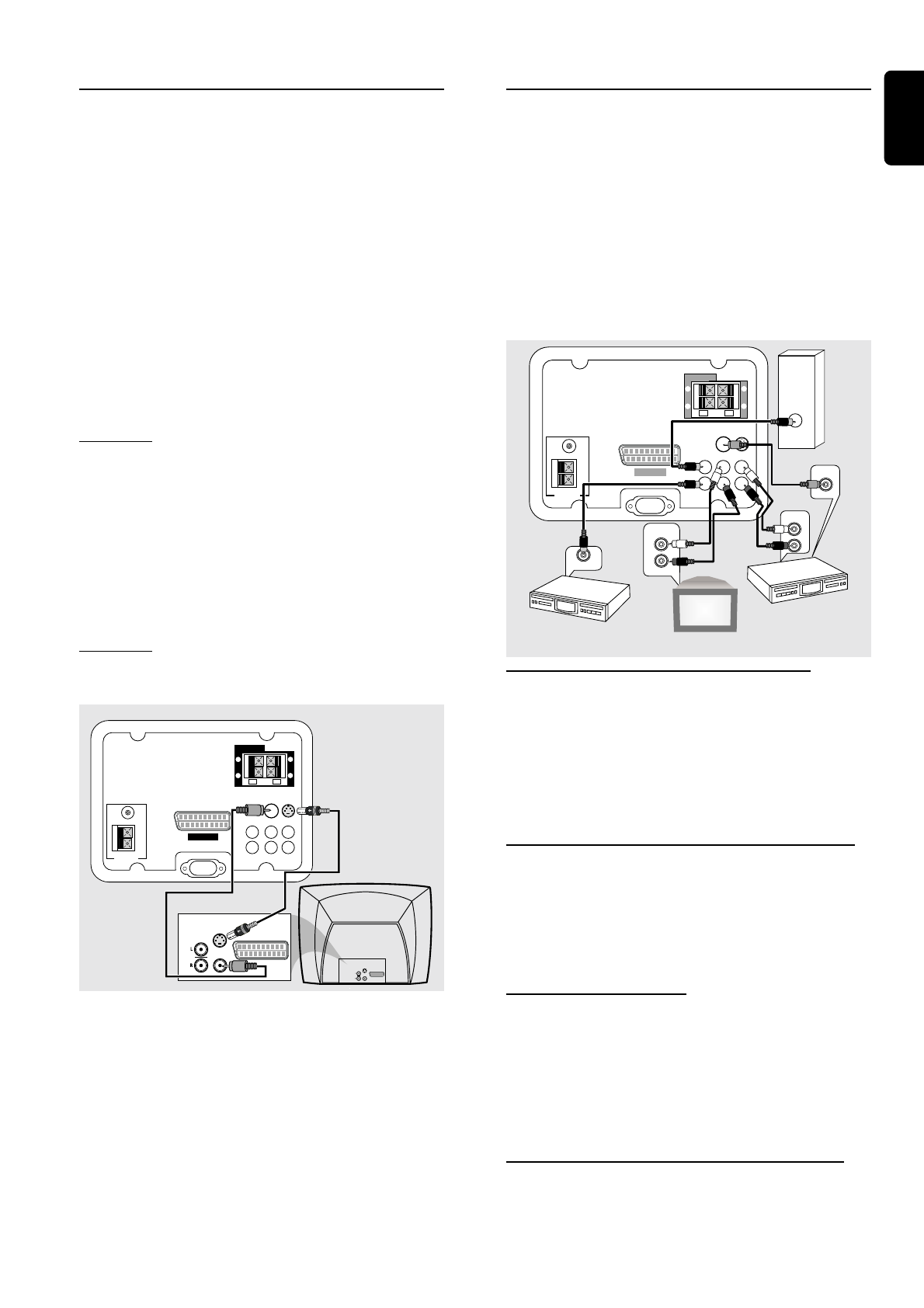

Подключение телевизора; Существует несколько способов; Вариант; Подключение дополнительного; Некоторые диски DVD защищены от копирования.; Просмотр и прослушивание через; VIDEO OUT; Подсоединение активного сабвуфера; SUBWOOFER OUT; Вариант 1 - Philips MCD370 - Инструкция по эксплуатации - Страница 7

7

Ру

сский

3.

Подключение телевизора

Для просмотра видеоматериалов в форматах DVD/VCD
необходимо подключить микросистему DVD к телевизору.

ВАЖНО!

–

Существует несколько способов

подключения системы к телевизору. Выберите
наиболее подходящий тип подключения,
исходя из возможностей вашего телевизора.

●

С помощью входящего в комплект кабеля Scar t
соедините разъем

SCART OUT

 с соответствующим

разъемом видеовхода SCART телевизора.

Если телевизор не оборудован евроразъемами, можно
выбрать один из следующих типов подключения:

Вариант

1

Соедините разъем

S-VIDEO OUT

 с входным

разъемом S-Video телевизора с помощью кабеля
S-Video (не входит в комплект поставки)

Если разъем S-Video используется для подсоединения
видеокабелей, необходимо соответствующим образом
установить параметр VIDEO OUT системы.
Подробности см. на стр. 11.

ИЛИ

Вариант 2

Соедините разъем

VIDEO OUT

с входным разъемом

телевизора с помощью видеокабеля (желтого).

AC MAINS

ANTENNA

MW

FM

75

Ω

SCART OUT

VIDEO

OUT

S-VIDEO

OUT

SUBWOOFER

OUT

DIGITAL

OUT

AUX/TV

IN

LINE
OUT

L

R

S P E A K E R S

(8

Ω

)

L

R

+

–

+

–

AUDIO

OUT

S-VIDEO

IN

VIDEO IN

SCART IN

AUDIO

OUT

S-VIDEO

IN

VIDEO IN

SCART IN

Полезные советы:
– TВо избежание электромагнитных помех не
располагайте передние громкоговорители слишком
близко к телевизору

.

Подключение

Подключение дополнительного

оборудования

ВАЖНО!

–

Некоторые диски DVD защищены от копирования.

Такие диски невозможно переписать при помощи
видеомагнитофона или устройства цифровой записи.

–

При подключении устройств необходимо

следить за тем, чтобы цвета кабелей
соответствовали цветам разъемов.

–

Полную информацию о подсоединении и

использовании см. в руководстве по
эксплуатации соответствующего устройства.
