ВАЖНО!
– Прежде чем подсоединять кабель питания к
сетевой розетке, необходимо выполнить
подключение всех устройств и компонентов.
– Запрещается подсоединять и отсоединять
какие-либо устройства или компоненты, когда
питание системы включено.
– Паспортная табличка находится на задней
или нижней панели системы.

1.

Подсоединение

громкоговорителей

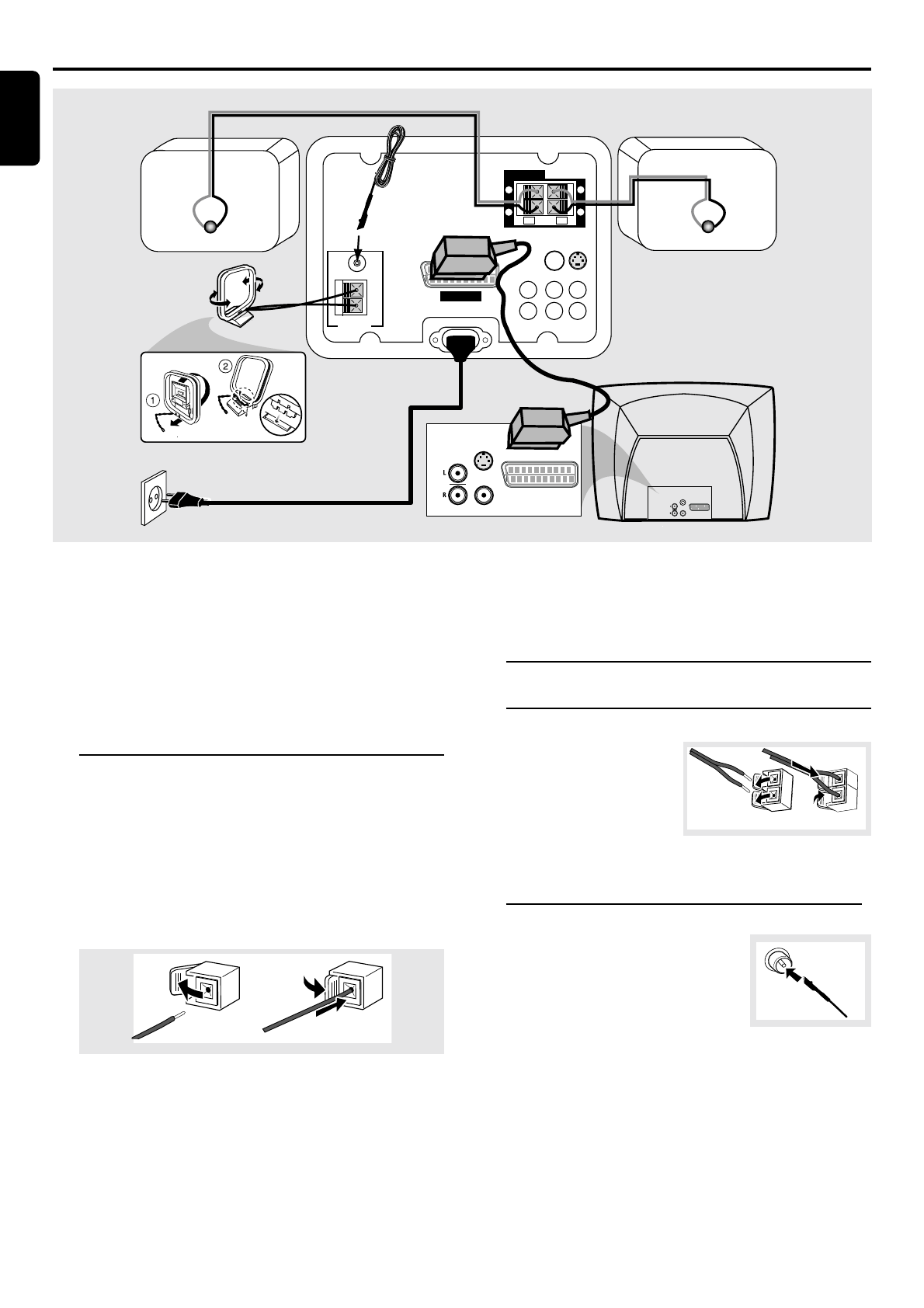

Подсоедините кабели громкоговорителей к разъемам

SPEAKERS

. Правый громкоговоритель к разъему

"

R

"

, а

левый громкоговоритель к разъему

"

L

"

, красный

(маркированный) шнур к

"

+

"

, а черный

(немаркированный) шнур к

"

-

"

.  Полностью вставьте

неизолированную часть шнура громкоговорителя в
разъем, как показано на рисунке.

1

2

Полезные советы:
– Убедитесь в правильном подключении кабелей
громкоговорителей. В случае неправильного
подсоединения колонок короткое замыкание может
вывести систему из строя.
– Оптимальное качество звука достигается только
при использовании входящих в комплект колонок.
– Запрещается подсоединять больше одной колонки к
каждой паре разъемов для подключения колонок

+

/

-

.

–

Запрещается подсоединять колонки, полное

сопротивление которых меньше полного сопротивления
входящих в комплект колонок. См. раздел ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ настоящего руководства.

2.

Подсоединение антенн

Внутренняя антенна для приема сигналов MW

Подсоедините провода
входящей в комплект
поставки рамочной
антенны для приема
сигналов MW (AM) к
разъему

MW

. Поместите

антенну на полке, либо прикрепите ее к стойке или на
стене.

Внутренняя антенна для приема сигналов FM

Подсоедините входящую в комплект
поставки антенну для приема
сигналов FM к разъему

FM (75

Ω

)

.

Вытяните антенну FM и закрепите ее
концы на стене.

Для улучшения приема стереозвука FM подсоедините
внешнюю антенну FM при помощи коаксильного кабеля
75 ом (не входит в комплект поставки).

Полезные советы:
– Установите антенны в положение для оптимального
приема.
– Для предотвращения нежелательных помех
располагайте антенны как можно дальше от
телевизора, видеомагнитофона или иного источника
излучения.
