P o l s k i

7

Magyar

MAIN SPEAKER

SUBWOOFER

4-8

[       ]

6

[         ]

R

R

L

L

-16

ANTENNA

FM  75

AM

[        ]

1

2, 3

2, 3

1

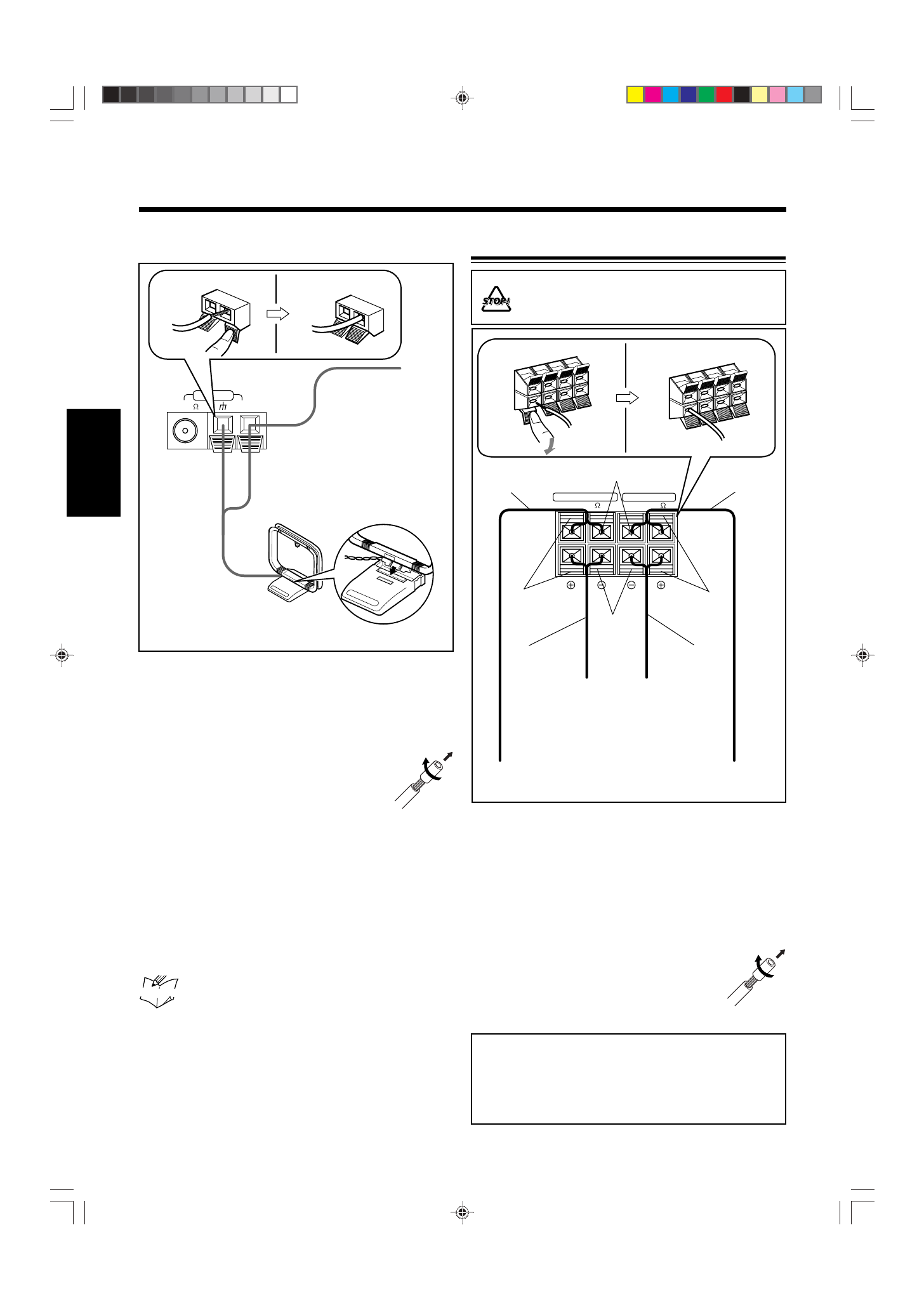

Nyomja le és tartsa lenyomva a készülék
hátsó részén található AM terminál kapcsát.

2

Illessze az AM (MW) keretantenna
vezetékének végét a kapocsba.

• Ha az AM (MW) keretantenna huzalja

vinilborítású, távolítsa el róla a borítást
a jobb oldali ábrának megfelelően.

3

Engedje fel a csatlakozó kapcsát.

4

A legjobb vétel szerint állítsa be az AM
(MW) keretantennát.

Kültéri AM (középhullámú) antenna csatlakoztat ása

Ha gyenge a vétel, az AM terminálhoz csatlakoztasson
vinilborítású vezetéket és vízszintesen feszítse ki.
(Az AM (MW) keretantenna maradjon bekötve.)

Az FM és AM (MW) vétel javítása érdekében

• Ügyeljen arra, hogy az antennavezetékek ne érintkezzenek

más csatlakozókkal és csatlakozókábelekkel.

• Az antennákat tartsa távol a készülék fém részeitől,

a csatlakozókábelektől és a tápfeszültségkábeltől.

1

Nyomja le és tartsa lenyomva a készülék
hátsó részén található hangszóróegység
kapcsát.

2

A hangszórókábel végét illessze a kapocsba.

Illessze össze a színeket (polaritás): Kéket (+) a kékhez
(+) és feketét (–) a feketéhez (–); vöröset (+)
a vöröshöz (+) és feketét (–) a feketéhez (–).
• Ha vinilborítású hangszórókábelt

használ, akkor a szigetelést az ábrán
látható módon csavarja le.

3

Engedje fel a csatlakozó kapcsát.

Hangszórókábel
(vörös/fekete)

A bal oldali fő

hangszóró

kapocstól

Hangszórókábel

(vörös/fekete)

Hangszórókábel

(kék/fekete)

A jobb oldali fő

hangszóró kapocstól

A bal oldali

mélynyomó

kapocstól

1

Megjegyzések

AM (MW) antenna

FIGYELEM!

• A hangszórók impedanciája egyezzen meg a készülék

hátsó részén lévő hangszóróterminálokon feltüntetett
értékkel.

• NE csatlakoztasson egynél több hangszórót egy

hangszóróterminálhoz.

A hangszórók csatlakoztatása

Vinilborítású
kültéri
huzalantenna
(nem tar tozék)

Keretantenna az AM (MW)
adások vételéhez (tar tozék)

A jobb oldali

mélynyomó kapcsoktól

Hangszórókábel
(kék/fekete)

Fekete

Vörös

Kék

Fekete

Megjegyzés az MX-GT88 típusú készülékhez:
A hangszórót ne szállitsa a kábelcsatornánál fogva
(a hangszórón tetején található).
