P o l s k i

Polski

7

Dotyczy modelu MX-GT88:
NIE podnoś kolumny za tunel basref leksu
(na górnej ściance).

MAIN SPEAKER

SUBWOOFER

4-8

[       ]

6

[         ]

R

R

L

L

-16

ANTENNA

FM  75

AM

[        ]

1

2, 3

1

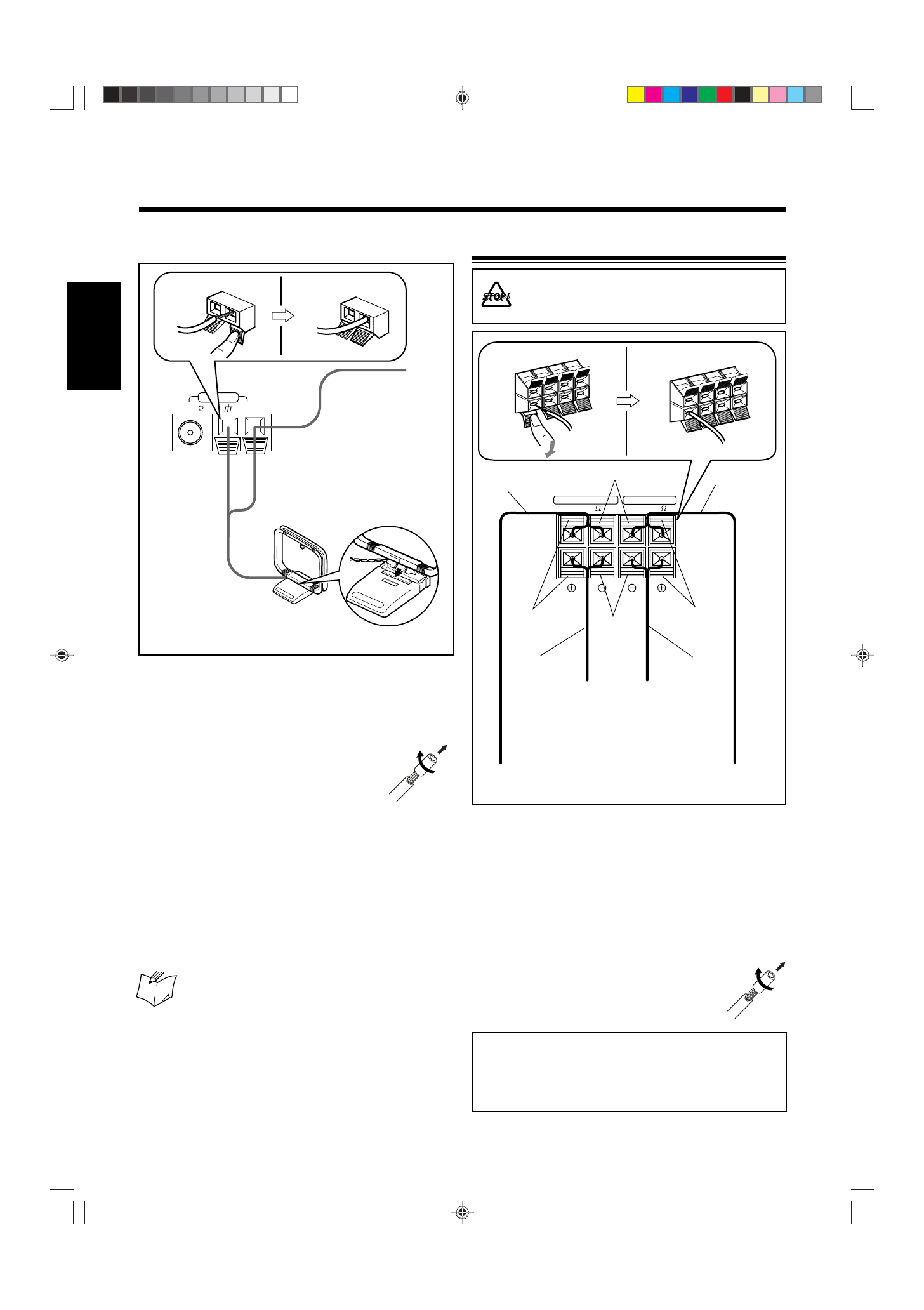

Naciśnij i przytrzymaj zacisk przy złączu
anteny AM w tylnej części urządzenia.

2

Wsuń końcówkę przewodu anteny ramowej
AM (MW) do złącza.

• Jeśli przewód anteny AM (MW) jest

pokryty izolacją winylową, usuń ją
w sposób pokazany na rysunku.

3

Zwolnij zacisk.

4

Obracając antenę AM (MW), ustal
położenie zapewniające najlepszy odbiór.

Podłączanie zewnętrznej anteny AM (MW)

W przypadku słabego odbioru podłącz pojedynczy
przewód z izolacją winylową do złącza AM i rozwiń
przewód w poziomie. (Antena ramowa dla zakresu AM
(MW) musi pozostać podłączona.)

W celu polepszenia odbioru programów FM i AM
(MW)

• Należy się upewnić, że kable anteny nie stykają się

z jakimikolwiek złączami ani przewodami.

• Anteny należy ustawić/poprowadzić z dala od metalowych

elementów urządzenia, przewodów połączeniowych oraz
przewodu sieciowego.

1

Naciśnij i przytrzymaj zacisk przy złączu
głośnikowym w tylnej części urządzenia.

2

Wsuń końcówkę przewodu głośnikowego do
złącza.

Pamiętaj o dopasowaniu biegunów przewodów do złączy
(kolorów): niebieski (+) do niebieskiego (+) i czarny (–)
do czarnego (–); czerwony (+) do czerwonego (+)
i czarny (–) do czarnego (–).
• Jeśli końcówka przewodu jest pokryta

izolacją winylową, usuń ją w sposób
pokazany na rysunku.

3

Zwolnij zacisk.

WAŻNE:

• Używaj wyłącznie kolumn o impedancji podanej przy

złączach głośnikowych w tylnej części urządzenia.

• NIE podłączaj więcej niż jednej kolumny do jednej pary

złączy głośnikowych.

Antena AM (MW)

Podłączanie kolumn głośnikowych

Przewód

głośnikowy

(czerwony/

czar ny)

Od złączy lewego
głośnika głównego

Przewód

głośnikowy

(czerwony/

czarny)

Przewód

głośnikowy

(niebieski/

czar ny)

Od złączy

prawego

głośnika

głównego

Od złączy

lewego

głośnika

subnisko-
tonowego

1

uwagi

Pr zewód głośnikowy
(niebieski/czarny)

Od złączy prawego

głośnika subniskotonowego

Niebieski

Antena ramowa AM (MW)
(w zestawie)

Przewód w izolacji
winylowej (nie należy
do wyposażenia)

Czarny

Czerwony

2, 3

Czarny
