P o l s k i

Česky

7

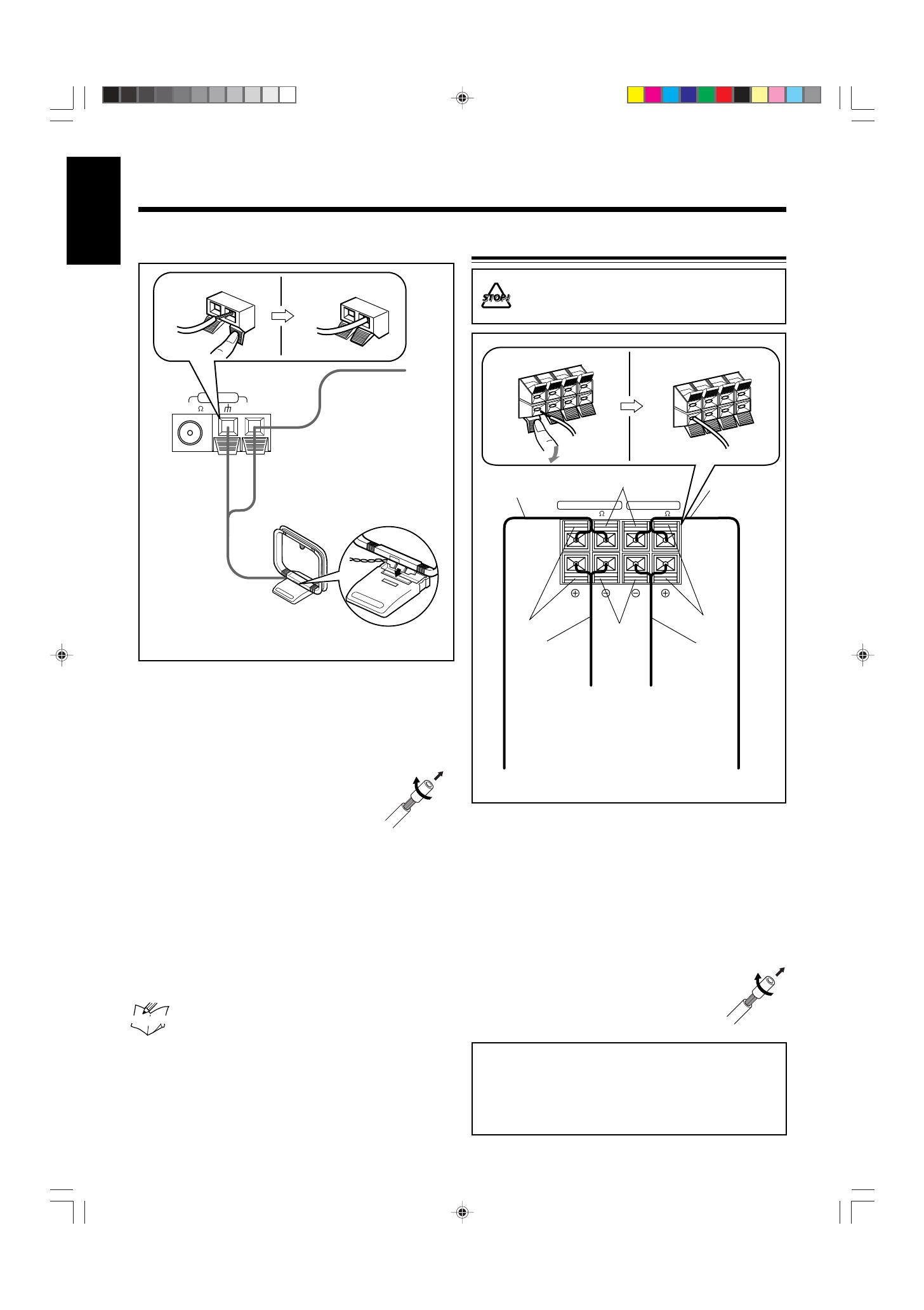

1

Stiskněte a podržte svorku konektoru AM
na zadní straně přístroje.

2

Do konektoru zasuňte konec kabelu
smyčkové antény AM (pro střední vlny).

• Je-li drát smyčkové antény AM (pro

střední vlny) pokryt vinylem, vinyl
odstraňte otáčením podle obrázku.

3

Uvolněte prst ze svorky.

4

Otáčejte smyčkovou anténou AM (pro
střední vlny), dokud nezískáte nejlepší
příjem.

Zapojení venkovní antény AM (pro střední vlny)

Je-li příjem slabý, připojte ke konektoru AM jednoduchý
drát s vinylovou izolací a vodorovně jej natáhněte.
(Smyčková anténa AM – pro střední vlny – musí zůstat
připojena.)

Chcete-li dosáhnout lepší příjem pásma FM i AM
(středních vln):

• Zkontrolujte, zda se vodiče antény nedotýkají žádných jiných

konektorů a připojovacích kabelů.

• Anténa musí být v dostatečné vzdálenosti od kovových částí

přístroje, připojovacích kabelů a napájecí šňůry.

1

Stiskněte a podržte svorku konektoru
reproduktoru na zadní straně přístroje.

2

Do konektoru zasuňte konec kabelu
reproduktoru.

Přesvědčte se, že odpovídá barva (polarita). Zapojte
modrý kabel (+) do modrého konektoru (+), černý
kabel (–) do černého konektoru (–); červený kabel (+)
do červeného konektoru (+) a černý kabel (–) do
černého konektoru (–).
• Vinylovou izolaci kabelu reproduktoru

odstraňte otáčením (viz obrázek).

3

Uvolněte prst ze svorky.

UPOZORNĚNÍ:

• Použijte pouze reproduktory se stejnou impedancí,

která je uvedena na konektorech reproduktorů na zadní
straně jednotky.

• K jednomu konektoru reproduktoru připojujte pouze

jeden reproduktor.

ANTENNA

FM  75

AM

[        ]

2, 3

Anténa  AM (pro střední vlny)

Poznámka

Zapojení reproduktorů

Pro MX-GT88:
Při přenášení nedržte reproduktor za vodič
(na horní části reproduktoru).

Vodič s vinylovou
izolací (není
součástí balení)

Smyčková anténa AM – pro
střední vlny (součást balení)

1

MAIN SPEAKER

SUBWOOFER

4-8

[       ]

6

[         ]

R

R

L

L

-16

2, 3

Kabel

reproduktoru

(červený/černý)

Konektory levého

hlavního reproduktoru

Kabel

reproduktoru

(červený/černý)

Kabel

reproduktoru

(modrý/černý)

Konektory

pravého

hlavního

reproduktoru

Konektory levého

subwooferu

Kabel reproduktoru

(modrý/černý)

Konektory

pravého

subwooferu

Černý

Černý

Modrý

Červený

1
