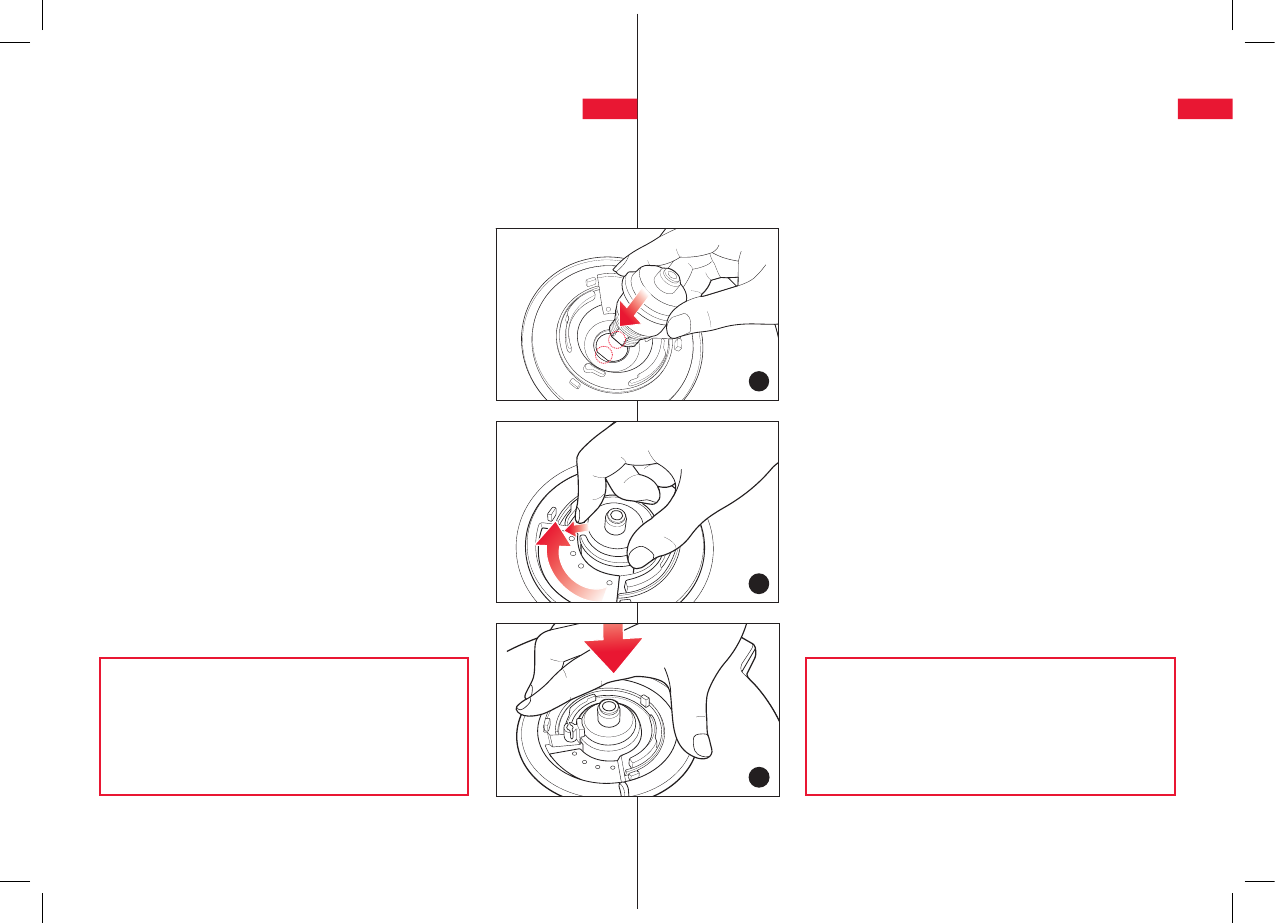

Сборка должна проводиться в следующем
порядке:

1.

  Поместите хомут сопла в отверстие в крышке

и закрутите гайку. Вставьте блок сопла.

2.

  Поверните и заблокируйте блок сопла.

(Поверните блок так, чтобы выемка на нем
совместилась с частью, отмеченной
на рисунке маленькой стрелкой).

3.

  Поместите регулятор уровней давления,

совмещая его выступающую внутреннюю
часть с углублением блока сопла, как
на рис. 3. Прижмите его до щелчка.

Закрепите крышку блока регулятора давления,
слегка прижимая и поворачивая ее по часовой
стрелке до щелчка.

Збирання повинне проводитись в такому
порядку:

1.

  Помістіть хомут сопла в отвір у кришці

та закрутіть гайку. Вставте блок сопла.

2.

  Поверніть і заблокуйте блок сопла. (Поверніть

блок так, щоб виїмка на ньому сполучилася
з частиною, зазначеною на малюнку малень-
кою стрілкою).

3.

  Помістіть регулятор рівнів тиску, поєднуючи

його виступаючу внутрішню частину
з заглибленням блоку сопла, як на рис. 3.
Притисніть його до клацання.

Закріпіть кришку блоку регулятора тиску, злег-
ка притискаючи і повертаючи її за годиннико-
вою стрілкою до клацання.

ПРИМЕЧАНИЕ!

Не снимайте резиновые

кольца-прокладки, приложенные к каждой
части, во избежание потери. Их отсутствие
может вызвать утечку пара.

ПРИМІТКА!

Не знімайте гумові

кільця-прокладки, які додані до кожної
частини, щоб уникнути їхньої втрати.
Їх відсутність може викликати витік пари.

ПОСЛЕДОВАТЕЛьНОСТь СБОРКИ

БЛОКА РЕГУЛЯТОРА ДАВЛЕНИЯ

ПОСЛІДОВНІСТь ЗБИРАННЯ

РЕГУЛЯТОРА РІВНЯ ТИСКУ

1

2

3
