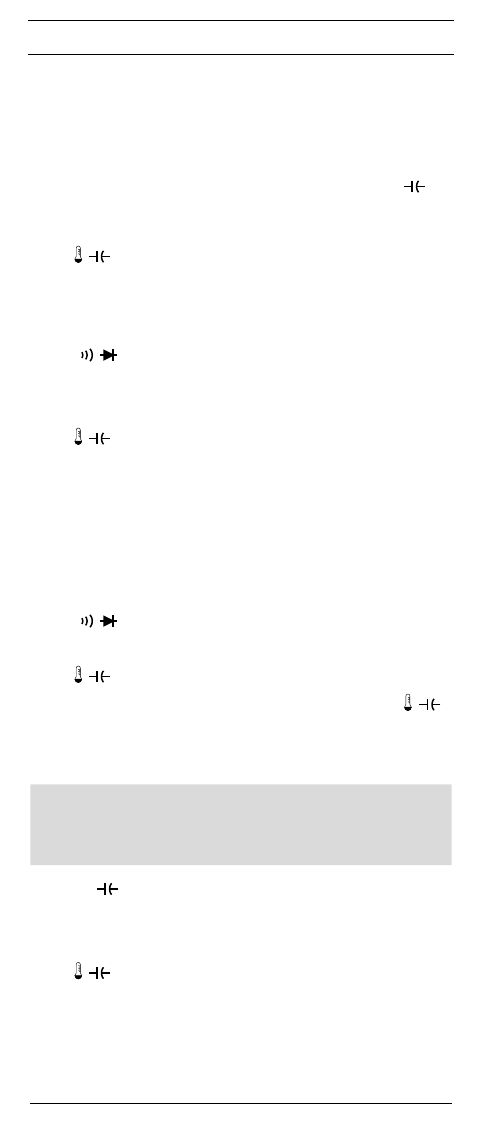

02/ 2020
BENNING MM 7-1
98
I
campo mA per correnti fino a 600 mA o nella boccola
per la portata 10 A
per correnti superiori a 600 mA fino a 10 A del BENNING MM 7-1.
- Mettere in contatto i cavetti di sicurezza con i punti misura, leggere il valore
misura sul display digitale
del BENNING MM 7-1.
Si veda ill. 4:
Misura corrente continua
Si veda ill. 5:
Misura corrente alternata
8.3 Misure di resistenza
- Con la manopola
selezionare la funzione desiderata (Ω,
) sul
BENNING MM 7-1.
- Inserire lo spinotto del cavetto di sicurezza nero nella boccola COM
del
BENNING MM 7-1.
- Inserire lo spinotto del cavetto di sicurezza rosso nella boccola
per V, Ω,
Hz, ,
del BENNING MM 7-1.
- Mettere in contatto i cavetti di sicurezza con i punti misura, leggere il valore
misura sul display digitale
del BENNING MM 7-1.
Si veda ill. 6:
Misura di resistenza
8.4 Prova diodi
- Con la manopola
selezionare sul BENNING MM 7-1 la funzione deside-
rata ( , ).
- Con il tasto
(blu) effettuare sul BENNING MM 7-1 la commutazione su
prova diodi.
- Inserire lo spinotto del cavetto di sicurezza nero nella boccola COM
del
BENNING MM 7-1.
- Inserire lo spinotto del cavetto di sicurezza rosso nella boccola
per V, Ω,
Hz, ,
del BENNING MM 7-1.
- Mettere in contatto i cavetti di sicurezza con le connessioni dei diodi, legge-
re il valore misura sul display digitale
del BENNING MM 7-1.
- Per un diodo Si, predisposto per una direzione di flusso normale, viene
indicata la tensione di flusso tra 0,4 V e 0,8 V. L’indicazione “000” segnala
un corto circuito nel.
- Se non viene determinata alcuna tensione di flusso, controllare innanzitutto
la polarità dei diodi. Se non viene ancora visualizzata alcuna tensione di
flusso, la tensione di flusso del diodo si trova al di fuori dei limiti di misura.
Si veda ill. 7:
Prova diodi
8.5 Prova di continuità con cicalino
- Con la manopola
selezionare sul BENNING MM 7-1 la funzione deside-
rata ( , ).
- Inserire lo spinotto del cavetto di sicurezza nero nella boccola COM
del
BENNING MM 7-1.
- Inserire lo spinotto del cavetto di sicurezza rosso nella boccola
per V, Ω,
Hz, ,
del BENNING MM 7-1.
- Mettere in contatto i cavetti di sicurezza con i punti misura. Se la resistenza
del conduttore tra la boccola COM
e la boccola
V, Ω, Hz,
,
è
inferiore a 30 Ω a 100 Ω, il cicalino integrato nel BENNING MM 7-1 emette
un segnale acustico.
Si veda ill. 8:
Prova di continuità con cicalino
8.6 Misure di capacità
Scaricare completamente i condensatori prima di effettuare
misure di capacità! Non applicare mai tensioni alle boccole per
la misura di capacità! L’apparecchio può essere danneggiato o
distrutto! Da un apparecchio danneggiato può derivare pericolo
di scariche elettriche!
- Con la manopola
selezionare sul BENNING MM 7-1 la funzione deside-
rata (Ω,
).
- Con il tasto (blu)
effettuare la commutazione su misurazione di capacità.
- Determinare la polarità del condensatore e scaricarlo completamente.
- Inserire lo spinotto del cavetto di sicurezza nero nella boccola COM
del
BENNING MM 7-1.
- Inserire lo spinotto del cavetto di sicurezza rosso nella boccola
per V, Ω,
Hz, ,
del BENNING MM 7-1.
- Mettere in contatto i cavetti di sicurezza con il condensatore scaricato,
tenendo conto della sua polarità, leggere il valore di misura sul display
digitale
del BENNING MM 7-1.
Si veda ill. 9:
Misura di capacità
