– 2
Figura 1
1 Suporte para a lança
2 Manómetro
3 Entalhe para a mangueira de aspiração
do detergente
4 Cavidade para o punho
(bilateral)
5 Rotor
6 Conexão de água com peneira
7 Ligação de alta pressão
8 Mangueira de alta pressão
9 Lança
10 Bocal de triplo efeito
11 Orifício de enchimento para detergente
12 Rolo de guia com travão de imobilização
13 Filtro do combustível
14 Bloqueio de segurança da pistola pul-
verizadora manual
15 Pistola pulverizadora manual
16 Linha adutora eléctrica
17 Estojo de ferramenta
18 Orifício para encher o combustível
19 Válvula de dosagem do detergente
20 Painel de comando
21 Depósito para pistola pulverizadora
manual
22 Cavidade de apoio
23 Alça
24 Placa de tipo
25 Fecho da tampa
26 Prateleira para acessórios
27 Queimador
28 Depósito para lança
29 Tampa da máquina
30 Recipiente do óleo
31 Parafuso de descarga de óleo
32 Válvula de retenção da aspiração do
detergente
33 Mangueira de aspiração do detergente
com filtro
34 Filtro do combustível
35 Grampo de fixação
36 Mangueira (sistema de amortecimento
suave) da protecção contra falta de
água
37 Dispositivo de protecção contra a falta
de água
38 Filtro no dispositivo de protecção contra
a falta de água
39 Filtro fino (água)
Figura 2
A Interruptor da máquina
1 Luz de controlo do detergente
2 Lâmpada de controlo "pronto a funcio-
nar"
3 Lâmpada de controlo do combustível
Os jactos de alta pressão podem
ser perigosos em caso de uso in-
correcto. O jacto não deve ser di-
rigido contra pessoas, animais,
equipamento eléctrico activo ou contra o
próprio aparelho.
De acordo com as prescrições em
vigor o aparelho nunca pode ser li-
gado à rede de água potável sem
separador de sistema. Deve-se
utilizar um separador de sistema adequado
da firma KÄRCHER ou, alternativamente,

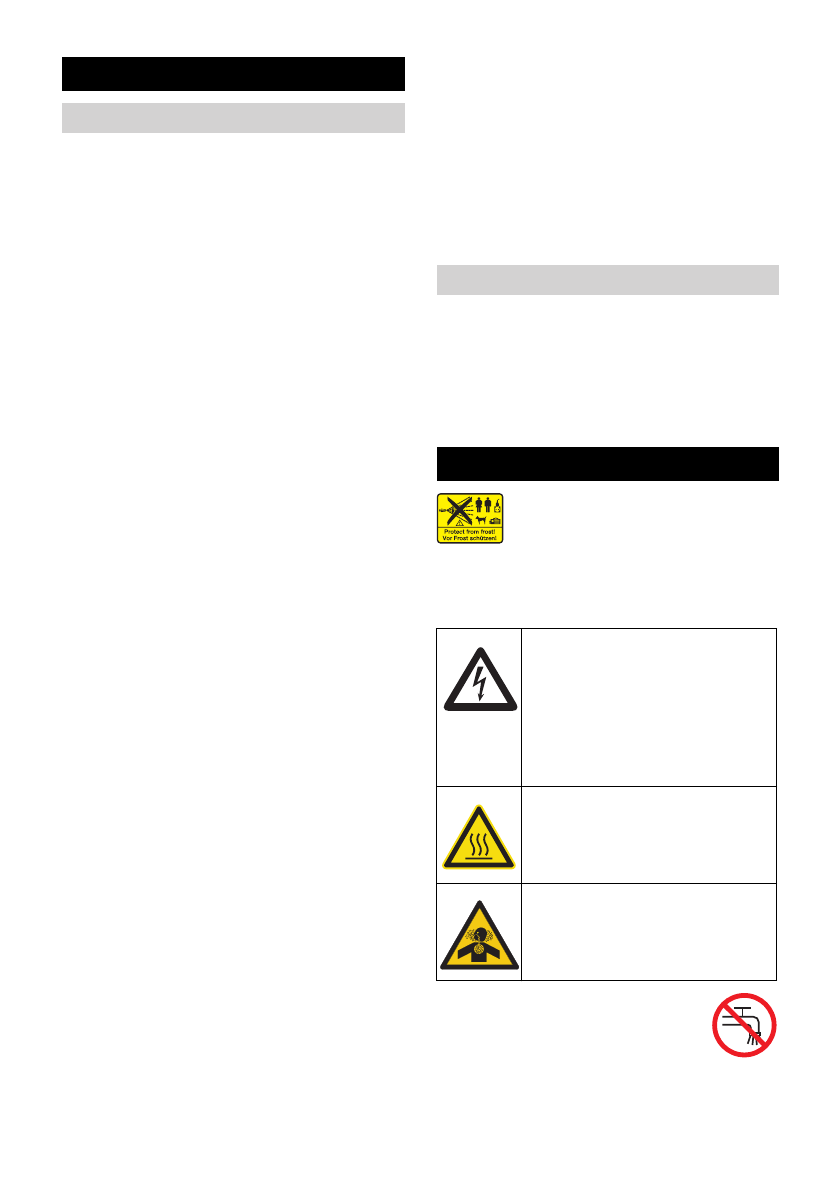

Visão Geral
Elementos do aparelho
Painel de comando
Símbolos no aparelho
Perigo devido a tensão eléc-
trica!
Os trabalhos nos componentes
da instalação só podem ser
efectuados por especialistas
electrotécnicos ou por pessoal
técnico devidamente autorizado.
Perigo de queimaduras devido
a superfícies quentes!
Perigo de envenenamento!
Não inalar os gases de escape.
76
PT
