– 2
Bild 1
1 Halterung für Strahlrohr
2 Manometer
3 Aussparung für Reinigungsmittel-Saug-
schlauch
4 Griffmulde
(beidseitig)
5 Laufrad
6 Wasseranschluss mit Sieb
7 Hochdruckanschluss
8 Hochdruckschlauch
9 Strahlrohr
10 Dreifachdüse
11 Einfüllöffnung für Reinigungsmittel
12 Lenkrolle mit Feststellbremse
13 Brennstoffsieb
14 Sicherungsraste der Handspritzpistole
15 Handspritzpistole
16 Elektrozuleitung
17 Werkzeugtasche
18 Einfüllöffnung für Brennstoff
19 Reinigungsmittel-Dosierventil
20 Bedienfeld
21 Ablage für Handspritzpistole
22 Trittmulde
23 Griffbügel
24 Typenschild
25 Haubenverschluss
26 Ablagefach für Zubehör
27 Brenner
28 Ablage für Strahlrohr
29 Gerätehaube
30 Ölbehälter
31 Ölablassschraube
32 Rückschlagventil der Reinigungsmittel-
Ansaugung
33 Reinigungsmittel-Saugschlauch mit Filter
34 Brennstofffilter
35 Befestigungsklammer
36 Schlauch (Soft-Dämpfungs-System)
der Wassermangelsicherung
37 Wassermangelsicherung
38 Sieb in der Wassermangelsicherung
39 Feinfilter (Wasser)
Bild 2
A Geräteschalter
1 Kontrolllampe Reinigungsmittel
2 Kontrolllampe Betriebsbereitschaft
3 Kontrolllampe Brennstoff
Hochdruckstrahlen können bei
unsachgemäßem Gebrauch ge-
fährlich sein. Der Strahl darf
nicht auf Personen, Tiere, aktive elektri-
sche Ausrüstung oder auf das Gerät selbst
gerichtet werden.
Gemäß gültiger Vorschriften darf
das Gerät nie ohne Systemtrenner
am Trinkwassernetz betrieben
werden. Es ist ein geeigneter Sys-
temtrenner der Fa. KÄRCHER oder alter-
nativ ein Systemtrenner gemäß EN 12729
Typ BA zu verwenden. Wasser, das durch
einen Systemtrenner geflossen ist, wird als
nicht trinkbar eingestuft.
Vorsicht
Systemtrenner immer an der Wasserver-
sorgung, niemals direkt am Gerät anschlie-
ßen!

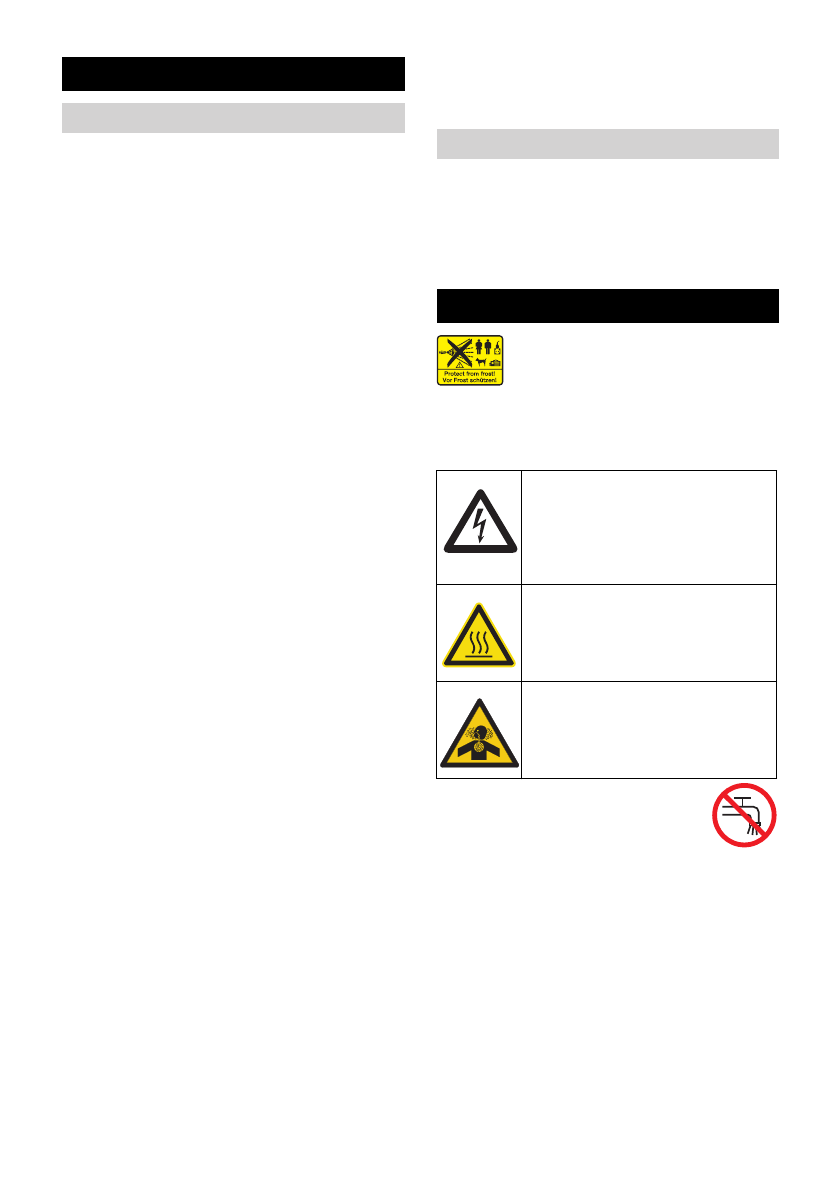

Übersicht
Geräteelemente
Bedienfeld
Symbole auf dem Gerät
Gefahr durch elektrische
Spannung!
Arbeiten an Anlagenteilen nur
durch Elektro-Fachkräfte oder
autorisiertes Fachpersonal.
Verbrennungsgefahr durch hei-
ße Oberflächen!
Vergiftungsgefahr! Abgase
nicht einatmen.
7
DE
