– 2
Fig. 1
1 Supporto per lancia
2 Manometro
3 Cavità per tubo flessibile di aspirazione
del detergente
4 Portamaniglia
(su entrambi i lati)
5 Girante
6 Collegamento dell'acqua con filtro
7 Attacco alta pressione
8 Tubo flessibile alta pressione
9 Lancia
10 Ugello a tre getti
11 Foro di rabbocco per detergente
12 Ruota pivottante con freno di staziona-
mento
13 Filtro carburante
14 Dispositivo di arresto di sicurezza della
pistola a spruzzo
15 Pistola a spruzzo
16 Alimentazione elettrica
17 Borsa portautensili
18 Foro di rabbocco per combustibile
19 Valvola di dosaggio detergente
20 Quadro di controllo
21 Alloggio per pistola a spruzzo
22 Incavo
23 Staffa di supporto
24 Targhetta
25 Chiusura cofano
26 Vano accessori
27 Bruciatore
28 Alloggio per lancia
29 Cofano
30 Contenitore dell'olio
31 Tappo di scarico dell'olio
32 Valvola di non ritorno del dispositivo di
aspirazione del detergente
33 Tubo flessibile di aspirazione detergen-
te con filtro
34 Filtro combustibile
35 Morsetto di fissaggio
36 Tubo flessibile (Sistema di attenuazio-
ne soft) della protezione mancanza ac-
qua
37 Protezione mancanza acqua
38 Filtro nella protezione mancanza acqua
39 Filtro fine (acqua)
Fig. 2
A Interruttore dell'apparecchio
1 Spia luminosa "detergente"
2 Spia luminosa "stato di pronto"
3 Spia luminosa "Carburante"
Getti ad alta pressione possono
risultare pericolosi se usati in
modo improprio. Il getto non va
mai puntato su persone, animali, equipag-
giamenti elettrici attivi o sull'apparecchio
stesso.
Secondo quanto prescritto dalle
regolamentazioni in vigore è ne-
cessario che l'apparecchio non
venga usato mai senza disgiunto-
re di rete sulla rete di acqua potabile. Utiliz-
zare un idoneo disgiuntore di rete della ditta
KÄRCHER oppure in alternativa un di-

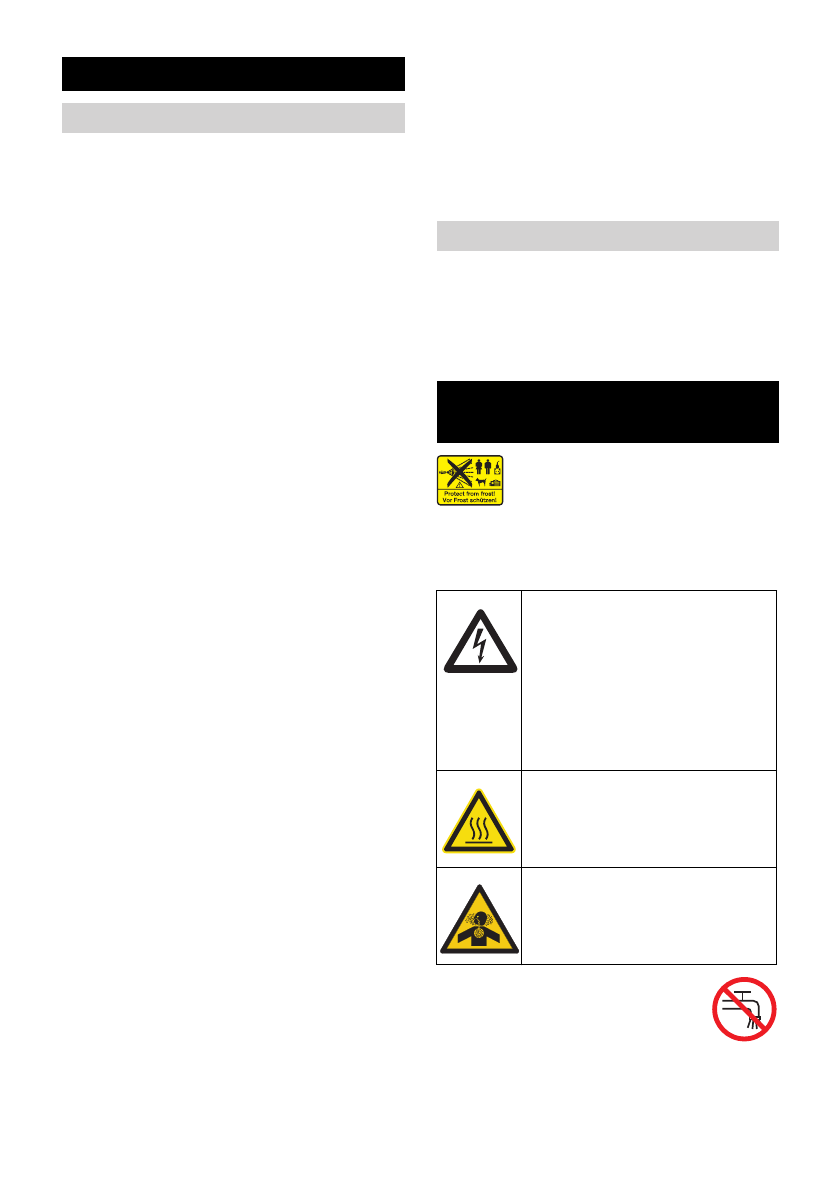

Descrizione generale
Parti dell'apparecchio
Quadro di controllo
Simboli riportati
sull’apparecchio
Pericolo di tensioni elettri-
che!
Eventuali interventi riguardanti
le componenti dell'impianto
vanno effettuati esclusivamen-
te da elettricisti specializzati o
da personale autorizzato e
qualificato.
Pericolo di scottature causate
da superfici calde!
Pericolo di avvelenamento!
Non inalare i gas di scarico.
41
IT
