Deutsch

- 43 -

J e d e s m a l ,   w e n n   d e r

Hochdruckreiniger,  auch  kur-

zfristig,  verlassen  wird,  muß

er  mittels  dem  allpoligen

Schalter  oder  durch  Herau-

snehmen  des  Steckers  aus

der  Steckdose  ausgeschaltet

werden.

Hochdruckreiniger  mit

Vorrichtung “Total stop” gelten

dann als ausgeschaltet, wenn

der  allpolige  Schalter  auf  die

Position  “0” gestellt,  oder  der

Stecker  von  der  Steckdose

getrennt ist.

Wenn  der  Hochdruckrei-

niger  nicht  benutzt  wird,  die

Sicherheitsvorrichtung  am

Griff schließen.

(Fig.11)

Der  Trockenbetrieb  des

Hochdruckreinigers  verur-

sacht  schwerwiegende  Be-

schädigungen der Pumpendi-

chtungen.

FIG. 9

FIG. 10

STILLSTAND DES

HOCHDRUCKREINIGERS

1)

Den  Brenner  ausschalten,

indem  man  den  Temperatur-

regler  auf  Position  "0"  dreht

(Fig.7B).

2)

  Den  Hochdruckreiniger

mindestens  30"  lang  mit  kal-

tem Wasser laufen lassen, da-

mit sich der Brenner abkühlt.

3)

 Nach einem Waschvorgang

m i t  R e i n i g u n g s m i t t e l  d e n

Absaugzyklus  nachspülen;

das  Absaugrohr  (Fig.  9)  in

einen  Kanister  mit  saube-

rem  Wasser  stecken  und  die

Pumpe  bei  völlig  geöffnetem

Dosierung-shahn  und  bei

Lanze  in  Reinigungsmittel-

Abgabeposition  eine  Minute

lang laufen lassen.

4)

  Den  Hoch-druckreiniger

zum Stillstand bringen, indem

man den EIN-Schalter auf Po-

sition "0" dreht (Fig. 7A).

5)

  Den  Druck  aus  dem  Ab-

saugschlauch  ablassen,  in-

dem  man  auf  den  Hebel  der

Pistole drückt.

6)

Den  Hochdruckreiniger

mittels  dem  allpoligen  Schal-

ter  oder  durch  Herausneh-

men  des  Steckers  aus  der

Steckdose  vom  Stromnetz

trennen.

7)

  Den  Wasser-zufuhrhahn

schließen (Fig. 5A).

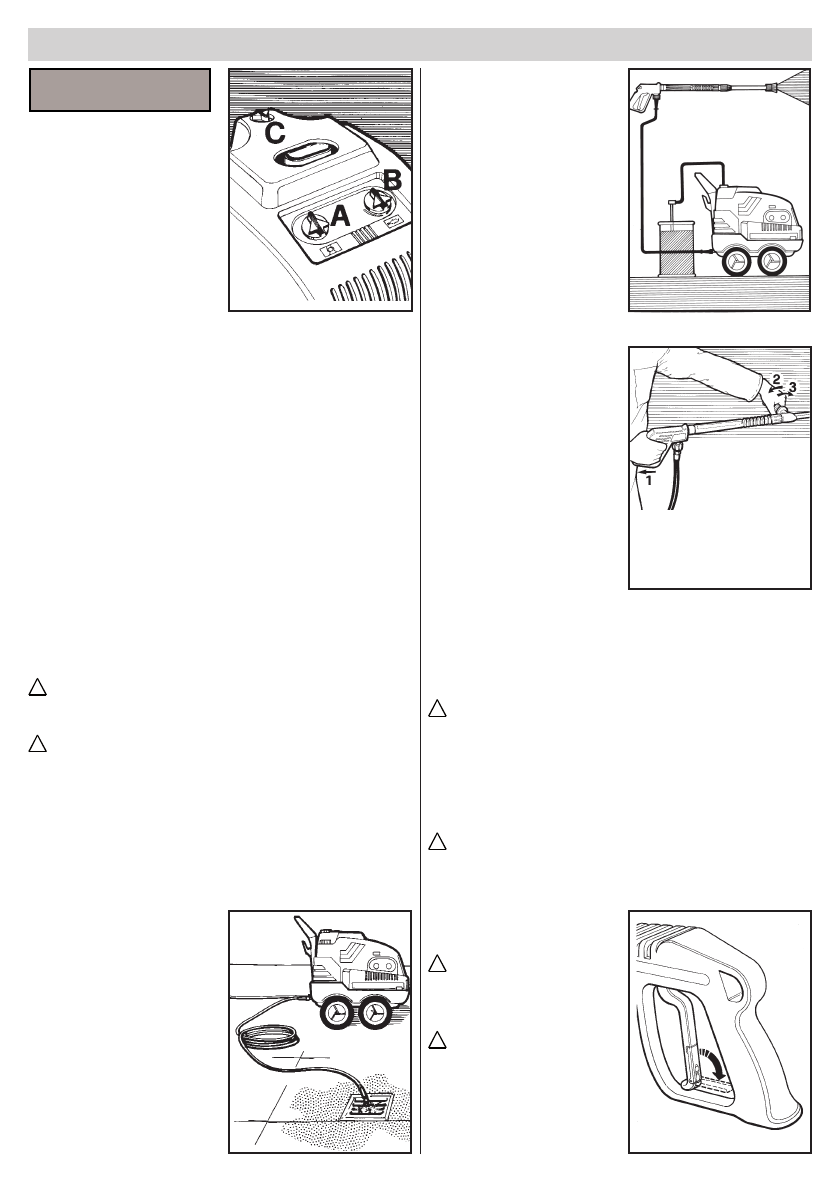

FIG. 7

DIE BENUTZUNG DES

HOCHDRUCKREINIGERS

SCHALTBRETT

A

 -  EIN-Schalter

B

-  Temperaturregler

C  -

H a h n   z u r   D o s i e r u n g

des  Reinigungsmittels  (falls

vorhanden)

D

  -

Manometer

(falls  vorhan-

den)

FIG. 8

WICHTIG!

Um  eventuelle  Unrein-hei

-

t e n   o d e r   Wa s s e r b l a s e n

im  hydraulischen  Zyklus

zu  eliminieren,  sollte  man

zuerst  den  Hochdruckre-

iniger ohne Lanze anlaufen

lassen  und  das  Wasser  ein

paar Sekunden lang auslau

-

fen lassen.

Eventuelle Schmutzpartikel

könnten die Düse verstopfen

und daher ihr Funktionieren

beeinträchtigen (Fig. 8).

EINSCHALTEN DES HOCHDRUCKREINIGERS

1)

 Den Wasserhahn aufdrehen (Fig. 5A).

2)

Den  Hochdruckreiniger  mittels  eines  allpoligen  Schalters

oder durch Einstecken des Steckers in die Steckdose an das

Netz anschließen.

3)

  Den  Hochdruckreiniger  anlaufen  lassen,  indem  man  den

EIN-Schalter auf Position "I" dreht (Fig.7A).

Der unter Hochdruck stehende Wasserstrahl übt eine Reaktion-

skraft auf die Lanze aus. Den Griff der Lanze also gut festhal-

ten.

4)

 Auf den Hebel am Griff drücken und mit dem Waschvorgang

beginnen.

5)

  Um  den  Hochdruckreiniger  mit  heißem  Wasser  zu  benu-

tzen,  den  Temperaturregler  (Fig.7B)  auf  den  gewünschten

Wert  drehen,  je  nach  Waschvorgang  und  zu  reinigender

Oberfläche.

Für einige Modelle drehen Sie den Zündschalter (Fig. 7A) auf

die Position "Warm Wasser", bevor Sie die auf diesem Punkt

augegebenen Phasen ausführen.

Die  Hochdruckreiniger  mit  System  “Total  stop”  schalten

den  Motor  beim  Betätigen  oder  Loslassen  des  Hebels  am

Lanzengriff einm bzw. aus.

Den Hebel auf keinen Fall auf der Ausgabeposition blockie-

ren.

BENUTZUNG  DER  DOP-

PELTEN LANZE  (Fig.10).

Der  Doppelstab  bieten  die

Möglichkeit,  den  Wasser-

strahl  auf  niedrigen  oder

hohen  Druck  einzustellen.

Die  Wahl  der  Druckstärke

wird  mit  Pistole  auf  Position

1  vorgenommen.  Hochdruck:

Position  2.  Niedriger  Druck

und Absaugen  des  Reinigun-

gsmittels: Position 3.

FIG.11

!

!

!

!

!

!
