ВНИМАНИЕ!
Перед установкой рукавов убе
-
дитесь в отсутствии посто
-
ронних предметов во всасыва
-
ющем и напорном патрубках водяного
насоса, а также в отсутствии посто
-
ронних предметов внутри рукавов. По
-
падание посторонних предметов в кор
-
пус насоса может привести к выходу
насоса из строя, что не будет являть
-
ся гарантийным случаем.
ПРИМЕЧАНИЕ!
Перед установкой рукавов ре
-
комендуется смазать резьбу
всасывающего и напорного
фланцев консистентной смазкой.
1. Наденьте до упора всасывающий
рукав 3 на патрубок всасывающего
фильтра 1 и затяните его хомутом 2
(Рис. 7).
2
3
1

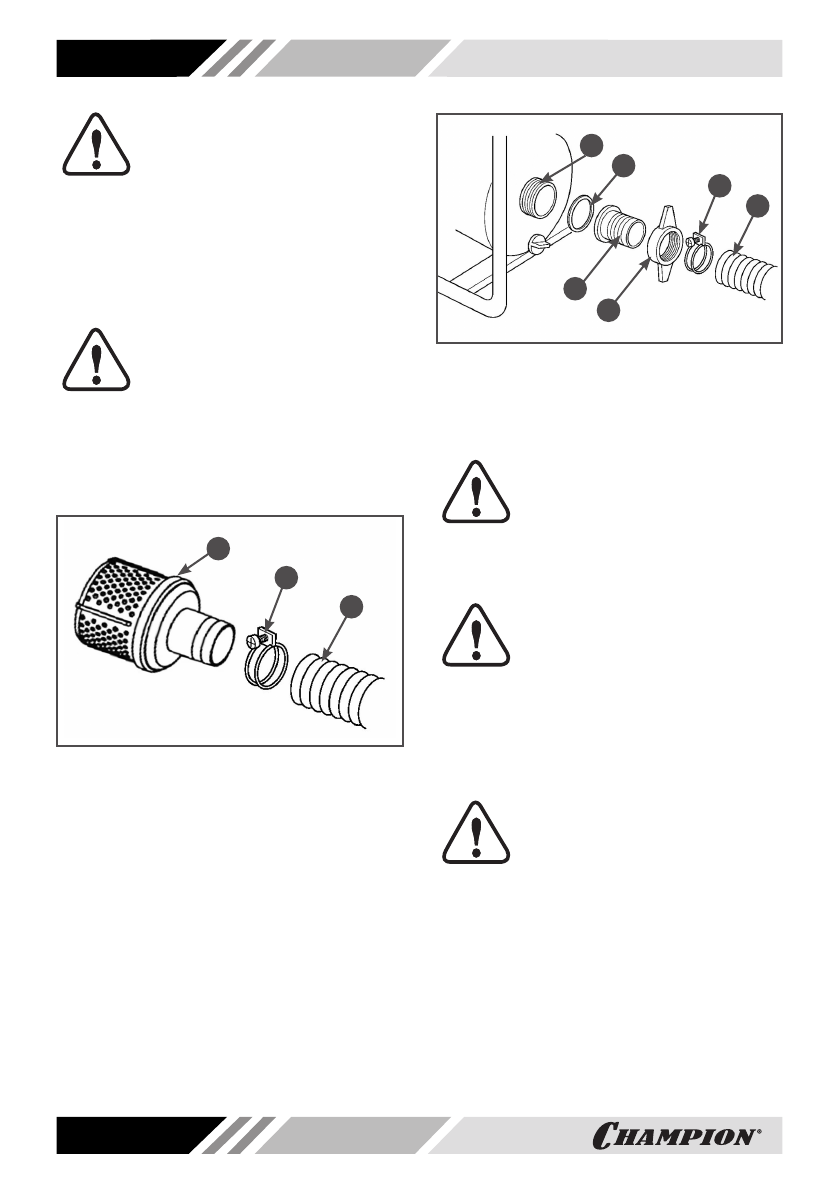

Рис. 7 Установка всасывающего фильтра
1. Корпус фильтра 2. Хомут
3. Рукав всасывающий
2. Установите патрубок 3 через уплот-
нительное кольцо 2 к всасывающему
фланцу 1 насоса и плотно затяните
гайку 4 патрубка (Рис. 8).
3. Наденьте до упора всасывающий ру-
кав 6 на патрубок 3 и затяните его хо-
мутом 5 (Рис. 8).
4. Установите напорный рукав на вы-
пускной (напорный) фланец в точном
соответствии с пунктами 2 и 3.
6
5
2
3
4
1
Рис. 8 Установка всасывающего рукава
1. Фланец насоса впускной (всасывающий)
2. Кольцо уплотнительное патрубка
3. Патрубок 4. Гайка патрубка
5. Хомут 6. Рукав всасывающий
ВНИМАНИЕ!
При установке рукавов следи
-
те за тем, чтобы под хому
-
тами не было складок стенок
рукавов. Расстояние между торцом ру
-
кава и торцом хомута должно быть не
менее 4-5 мм.
ПРИМЕЧАНИЕ!
Во избежание подсасывания
воздуха и потери разрежения
во всасывающем рукаве хомут
крепления всасывающего рукава должен
быть надежно затянут. При плохой за
-
тяжке хомута крепления всасывающе
-
го рукава происходит подсос воздуха и
снижается эффективность работы
насоса.
ПРИМЕЧАНИЕ!
Во избежание отсоединения
напорного рукава под высоким
давлением хомут крепления
напорного рукава также должен быть
надежно затянут.
РАСПОЛОЖЕНИЕ МОТОПОМПЫ
ПРИ ЭКСПЛУАТАЦИИ
1. Установите мотопомпу вблизи водо-
ема (емкости) на твердую ровную го-
ризонтальную поверхность, опустите
всасывающий рукав с установлен-
ным фильтром в водоем (емкость),
