13

7.  Закрепите трос газа 1 пластиковыми хо-

мутами  2 как показано на Рис 3.

1

2

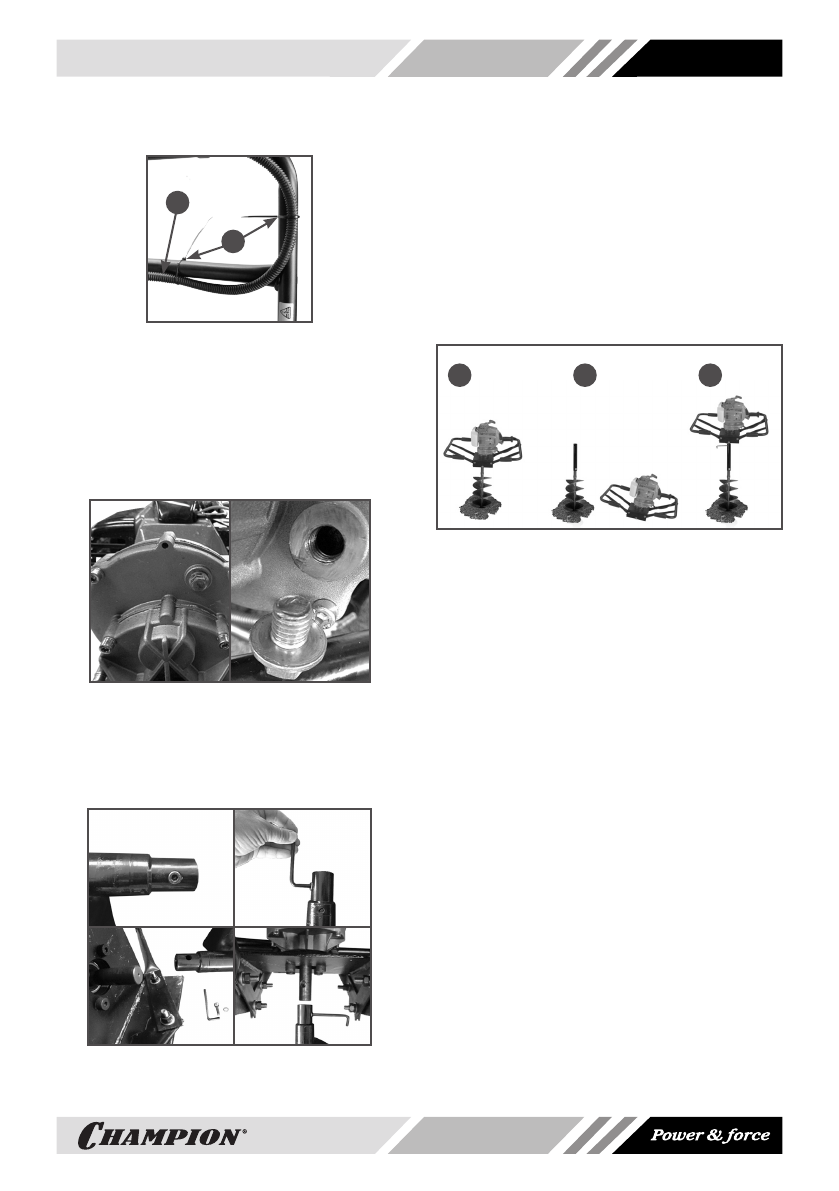

Рис. 3 Закрепление троса газа на рабочих

рукоятках

1. Трос газа 2. Хомуты

8.  Извлеките  винт  (А)  ключом  на  10  под

блоком редуктора и проверьте нали- чие

смазки (Рис.4). При необходимо- сти до-

бавьте  50-100  г  универсальной  смазки

(CHAMPION EP-0).

Рис. 4 Проверка наличия смазки

9.  Осторожно  расположите  двигатель  на

ровной поверхности глушителем вниз.

10. Выкрутите  болт  крепления  шнека

(Рис.5).

Рис. 5 Установка шнека

11.  Вставьте узел шнека в вал отбора мощ-

ности редуктора.

12. Совместите  отверстия  вала  отбора

мощности и шнека.

13. Закрепите  шнек  на  валу  отбора  мощ-

ности с помощью прилагаемого болта и

надежно затяните его.

При установке удлинителя:

1.  Пробурите скважины в земле глуби- ной

30-50  см  (Рис.  6А).  Остановите  двига-

тель.

A

B

C

Рис. 6 Установка удлинителя

2.  Снимите  крепеж  шнека  (Рис.5).  От-  со-

едините двигатель от шнека и убе- рите

его  в  сторону.  Двигатель  должен  опи-

раться на грунт рукоятками и ва- лом от-

бора мощности.

3.  Снимите крепеж удлинителя.
4.  Вставьте  удлинитель  в  вал  шнека,  со-

вместите  отверстия,  затем  установите

крепеж. Надежно затяните (Рис. 6В).

5.  Установите  двигатель  на  вал  удли-

нителя  и  закрепите  его  крепежом,

снятым  в  п.3.  Надежно  затяните

(Рис. 6С).9. ПОДГОТОВКА К РАБОТЕ

И ЭКСПЛУАТАЦИЯ
