7.ОСНОВНЫЕ УЗЛЫ
И ОРГАНЫ УПРАВЛЕНИЯ

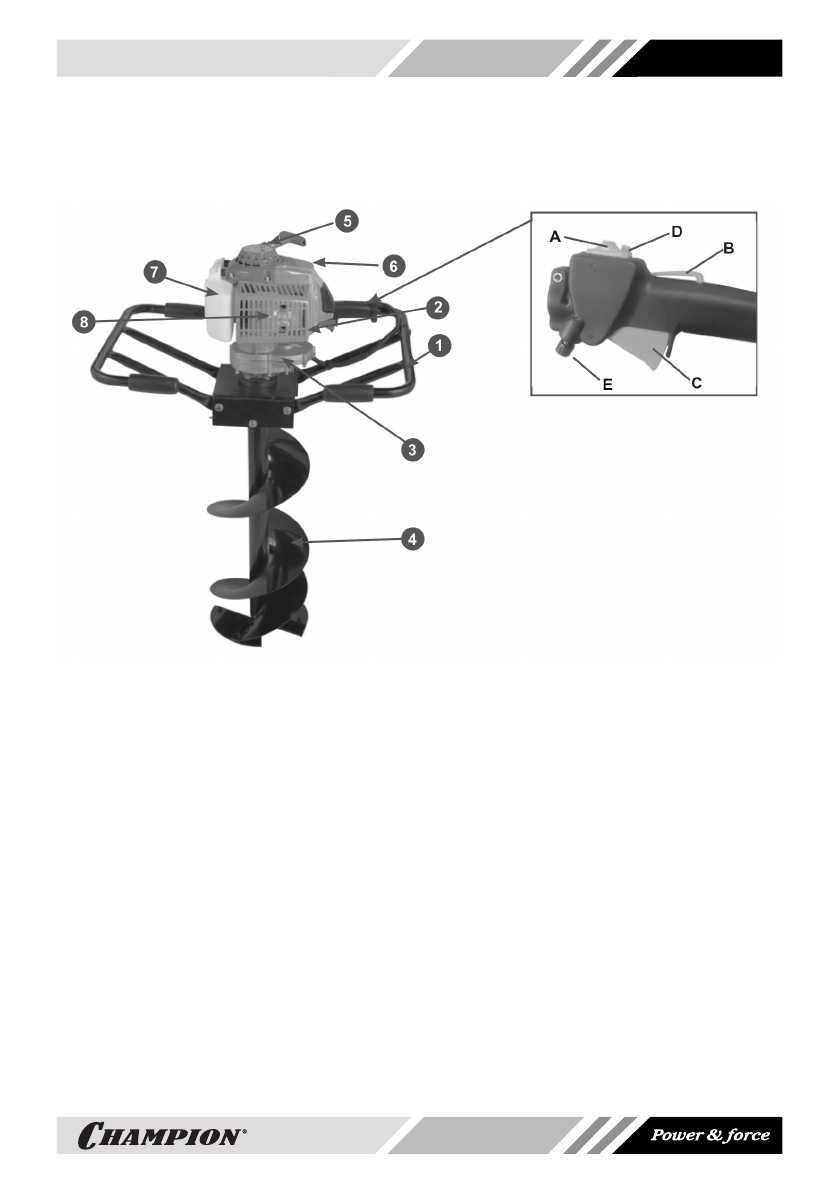

Рис. 1 Расположение основных узлов и органов управления мотобуром
1. Рама с рукоятками
2. Двигатель
3. Редуктор
4. Шнек
5. Стартер
6. Воздушный фильтр
7. Топливный бак
8. Глушитель
Органы управления:
А - выключатель зажигания;
В - Рычаг блокировки курка газа;
С - Курок газа;
D - Фиксатор;
Е - Ограничитель максимальных
оборотов двигателя
ПРИНЦИП РАБОТЫ И УСТРОЙСТВО МОТОБУРА
рость вращения и увеличивает крутящий
момент, передаваемый на шнек.
Шнек устроен таким образом, что его
окончание врезается в землю, а вырыва-
емая земля по спирали шнека извлекает-
ся на поверхность во время бурения. Для
достижения требуемой глубины бурения
могут применяться удлинители.
Принцип работы мотобура основан на
технологии шнекового бурения.
Одноцилиндровый, двухтактный бензи-
новый двигатель с воздушным охлажде-
нием закреплен на раме с рукоятками.
Крутящий момент от вращающегося ко-
ленчатого вала двигателя через муфту
сцепления центробежного типа переда-
ется на редуктор, который понижает ско-
Характеристики
