10
11
7. СБОРКА МОТОБЛОКА
Распакуйте мотоблок.
Штырь
22
(рис. 1)
уста
-
новите в горизонтальное
положение и зафиксируйте
крепежом
(А)
. При упаков
-
ке штырь опускается вниз,
а крепёж устанавливается
на место крепления штыря.
Отрегулируйте высоту
руля по росту оператора и
закрепите его при помощи
фиксатора руля
6
в соответствии
(рис. 2)
.
Отвернув две гайки и болт
(B)
, снимите щиток
27
(рис. 1)
.
Присоедините тяги управления к рычагам на левой ручке руля:
1) один конец тяги
11
(рис. 1)
присоедините к рычагу
13
переднего хода, а
второй с помощью цепи
7
— к пружине переднего хода
8п
;
2) один конец тяги
12
присоедините к рычагу
14
заднего хода с помощью
цепи
15
, а второй — к пружине заднего хода
8з
.
Нажмите поочередно на рычаг
13
переднего, а затем рычаг
14
заднего
хода и проверьте натяжение ремня
3
переднего хода и ремня
4
заднего хода.
При свободном положении рычагов
13
и
14
ремни должны провисать. Шкив
при проворачивании двигателя не должен передавать усилие на ремень. При
необходимости отрегулируйте натяжение ремня переднего хода
3
изменением
длины цепи
7
, а ремня заднего хода
4
— уменьшением длины цепи
15
. Умень
-
шение длины цепи увеличивает натяжение ремня, а увеличение — уменьшает.
Установите щиток
27
(рис. 1)
и закрепите его двумя гайками и болтом.

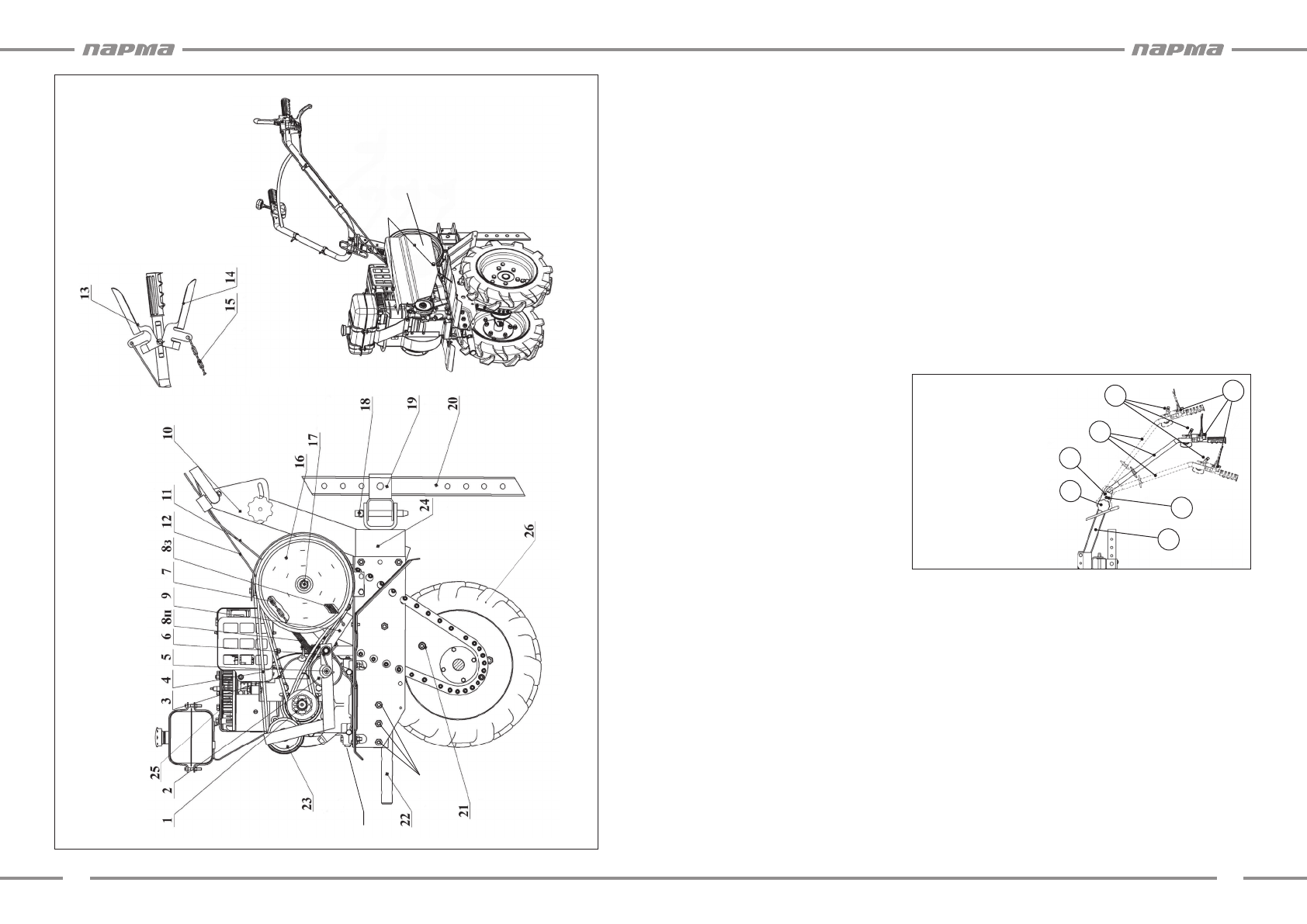

Рис. 1
6.
ОСНОВНЫЕ Э
ЛЕМЕНТЫ
МОТ
ОБ
ЛОКА
(рис. 1)
1 – ведущий шкив;
2 – шкив переднего
хода;
3 – ремень переднего
хода;
4 – ремень заднего
хода;
5 – кронштейн
переднего хода;
6 – пружина;
7 – цепь;
8п – пружина
переднего хода;
8з – пружина
заднего хода;
9 – кронштейн
заднего хода;
10 – планка регулировки
высоты руля;
11 – тяга переднего хода;
12 – тяга заднего хода;
13 – рычаг переднего
хода;
14 – рычаг заднего хода;
15 – цепь;
16 – шкив редуктора;
17 – ось;
18 – шкворень;
19 – кронштейн;
20 – ограничитель;
21 – редуктор;
22 – штырь;
23 – шкив заднего
хода;
24 – колонка рулевая;
25 – двигатель;
26 – колеса;
27 – щиток;
28 – сливная пробка
Описание основных элементов мотоблока
(рис. 1)
:
27
1. Руль
2. Рулевая колонка
3. Ручка сцепления
4. Рычаг газа
5. Планка
6. Фиксатор руля
7. Болт М10-6gx75.58.016
Шайба 10 65Г 016
Гайка М10-6Н.5.016
Рис. 2
6
5
4
3
7
2
1
А
28
B
Характеристики
