Компоненты, расположенные на материнской плате - Lenovo ThinkCentre X1 - Инструкция по эксплуатации - Страница 16

1

Основание подставки Orchid Tilt

2

Подставка Orchid Tilt

3

Скользящая крышка

4

Защитный экран модуля памяти

5

Нижняя крышка

6

Защитный экран ввода-вывода

7

Встроенная камера

8

Кожух компьютера

9

ЖК-панель

10

Датчик установленного кожуха (также называемый

датчиком вмешательства)

11

Скоба блока ввода-вывода

12

Устройство считывания карт

13

Плата ввода-вывода

14

Устройство для хранения данных

15

Крепежная скоба устройства хранения данных

16

Внутренние динамики (2)

17

Антенны Wi-Fi (2)

18

Крепежная скоба VESA

19

Модуль памяти

20

Радиатор

21

Плоская круглая батарейка

22

Плата светодиодных индикаторов

23

Плата кнопки управления

24

Панель платы кнопки управления

25

Карта Wi-Fi

26

Вентилятор компьютера

27

Защитный экран материнской платы

28

Шнур питания

29

Адаптер питания

Компоненты, расположенные на материнской плате

Примечание:

Сведения о компонентах, показанных на приведенном ниже рисунке, но отсутствующих

в представленной ниже таблице, см. в разделах “Вид спереди” на странице 1 и “Вид сзади” на
странице 3.

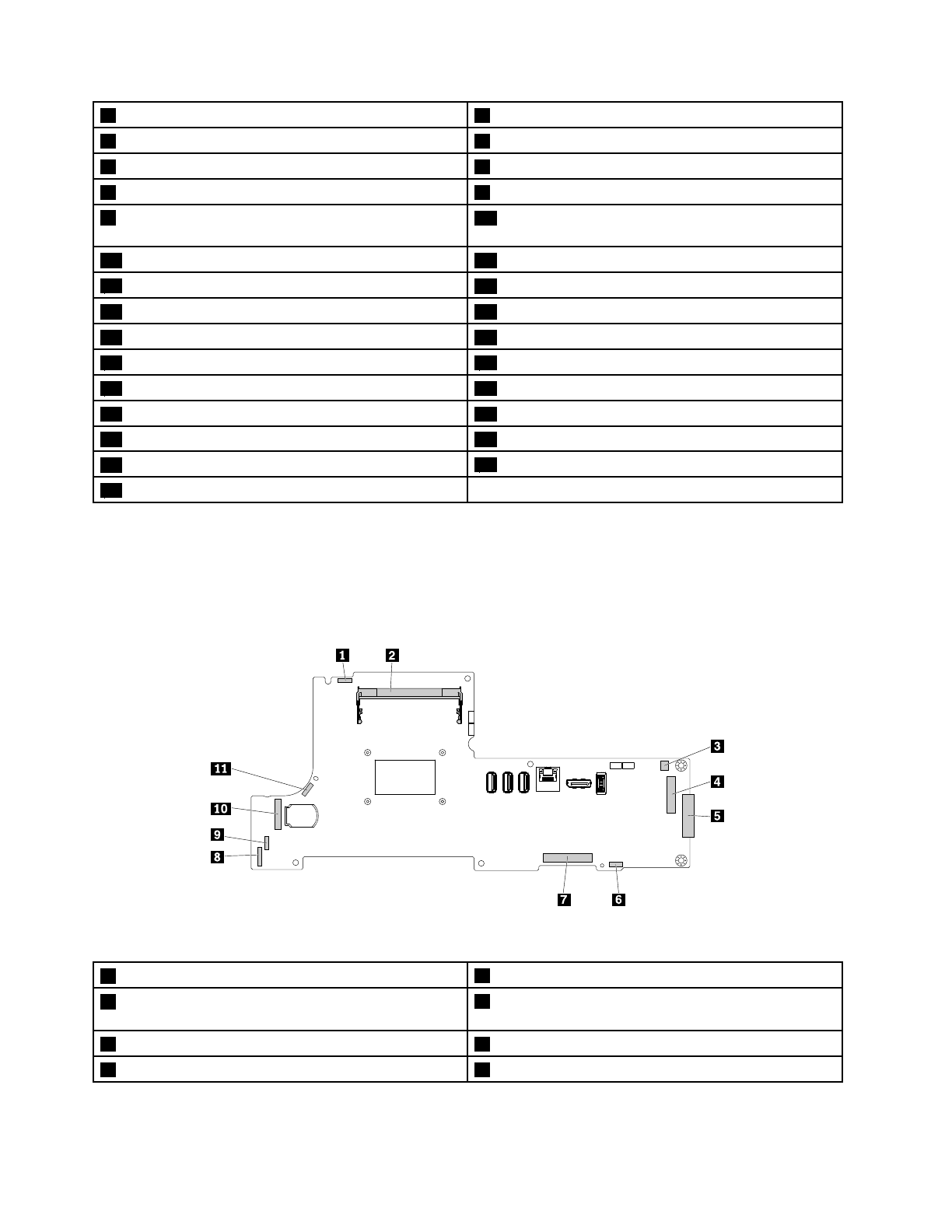

Рис. 4. Компоненты, расположенные на материнской плате

1

Разъем встроенной камеры

2

Гнездо модуля памяти

3

Разъем датчика установленного кожуха (датчик

вмешательства)

4

Разъем платы ввода-вывода

5

Разъем устройства хранения данных

6

Разъем внутреннего динамика

7

Разъем LCD

8

Разъем платы кнопки управления

6

ThinkCentre X1 Руководство пользователя
