6. Отверните четыре винта, которыми блок радиатора и вентилятора графического процессора

крепится к материнской плате, в указанной ниже последовательности:

a. Частично вывинтите винт

1

, затем полностью вывинтите винт

2

, после чего полностью

удалите винт

1

.

b. Частично вывинтите винт

3

, затем полностью вывинтите винт

4

, после чего полностью

удалите винт

3

.

Примечание:

Винты нужно отворачивать осторожно, чтобы не повредить материнскую плату.

Эти четыре винта нельзя выворачивать из блока радиатора и вентилятора графического
процессора полностью.

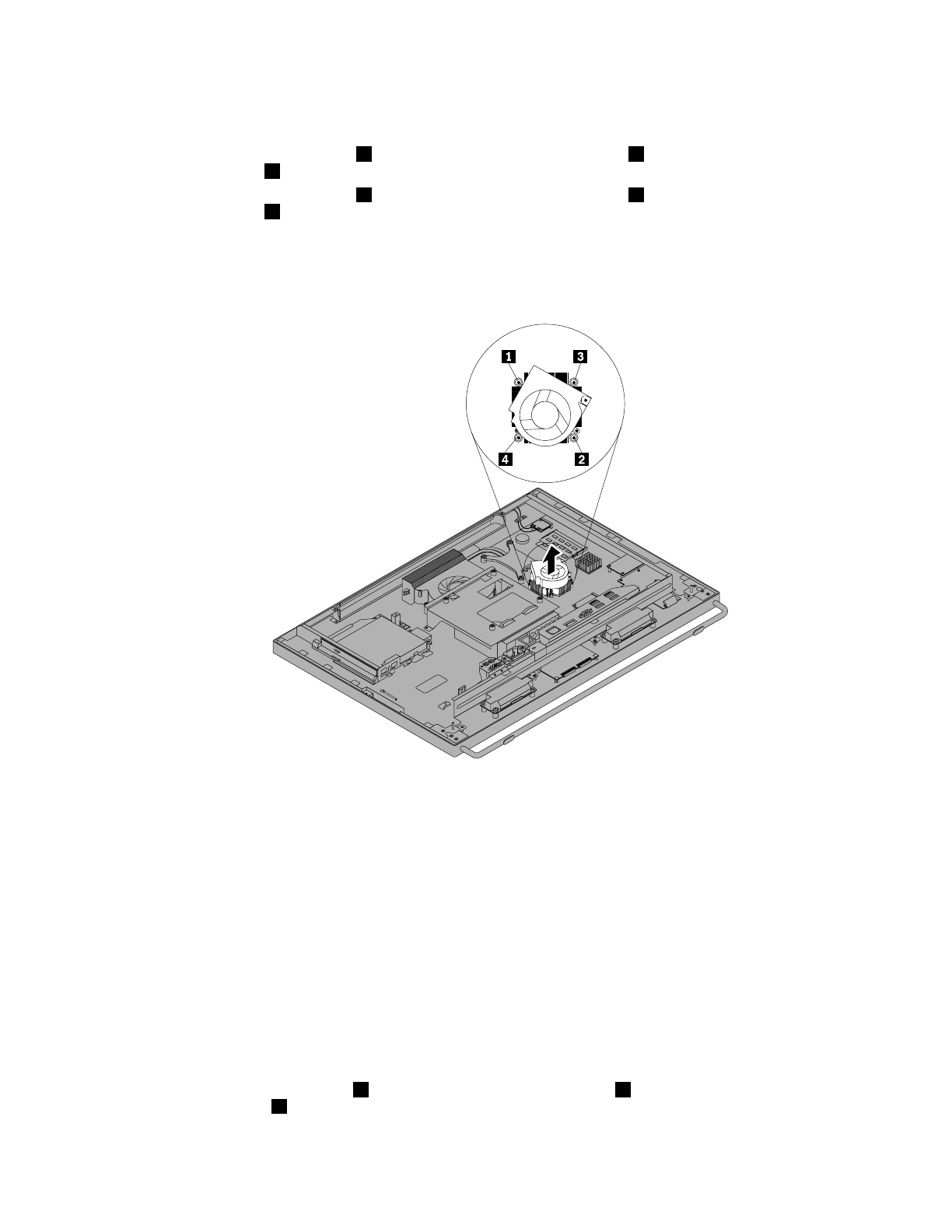

Рис. 39. Снятие блока радиатора и вентилятора графического процессора

7. Снимите неисправный блок радиатора и вентилятора графического процессора с материнской

платы.

Примечания:

• Чтобы снять блок радиатора и вентилятора графического процессора с микропроцессора,

его, возможно, придется немного повернуть.

• Не прикасайтесь к термосмазке при работе с блоком радиатора и вентилятора графического

процессора.

8. Установите новый блок радиатора и вентилятора графического процессора на материнскую

плату так, чтобы четыре винта совместились с отверстиями на материнской плате.

9. Закрепите новый блок радиатора и вентилятора графического процессора, завернув четыре

винта в следующей последовательности, как показано на Рис. 39 “Снятие блока радиатора и
вентилятора графического процессора” на странице 75.

a. Частично завинтите винт

1

, затем полностью затяните винт

2

, после чего полностью

затяните винт

1

.
