6. Вывинтите четыре винта, которыми радиатор крепится к материнской плате, в указанной ниже

последовательности.

a. Частично вывинтите винт

1

, затем полностью вывинтите винт

2

, после чего полностью

удалите винт

1

.

b. Частично вывинтите винт

3

, затем полностью вывинтите винт

4

, после чего полностью

удалите винт

3

.

Примечание:

Винты нужно отвинчивать осторожно, чтобы не повредить материнскую плату. Эти

четыре винта нельзя вывернуть из радиатора.

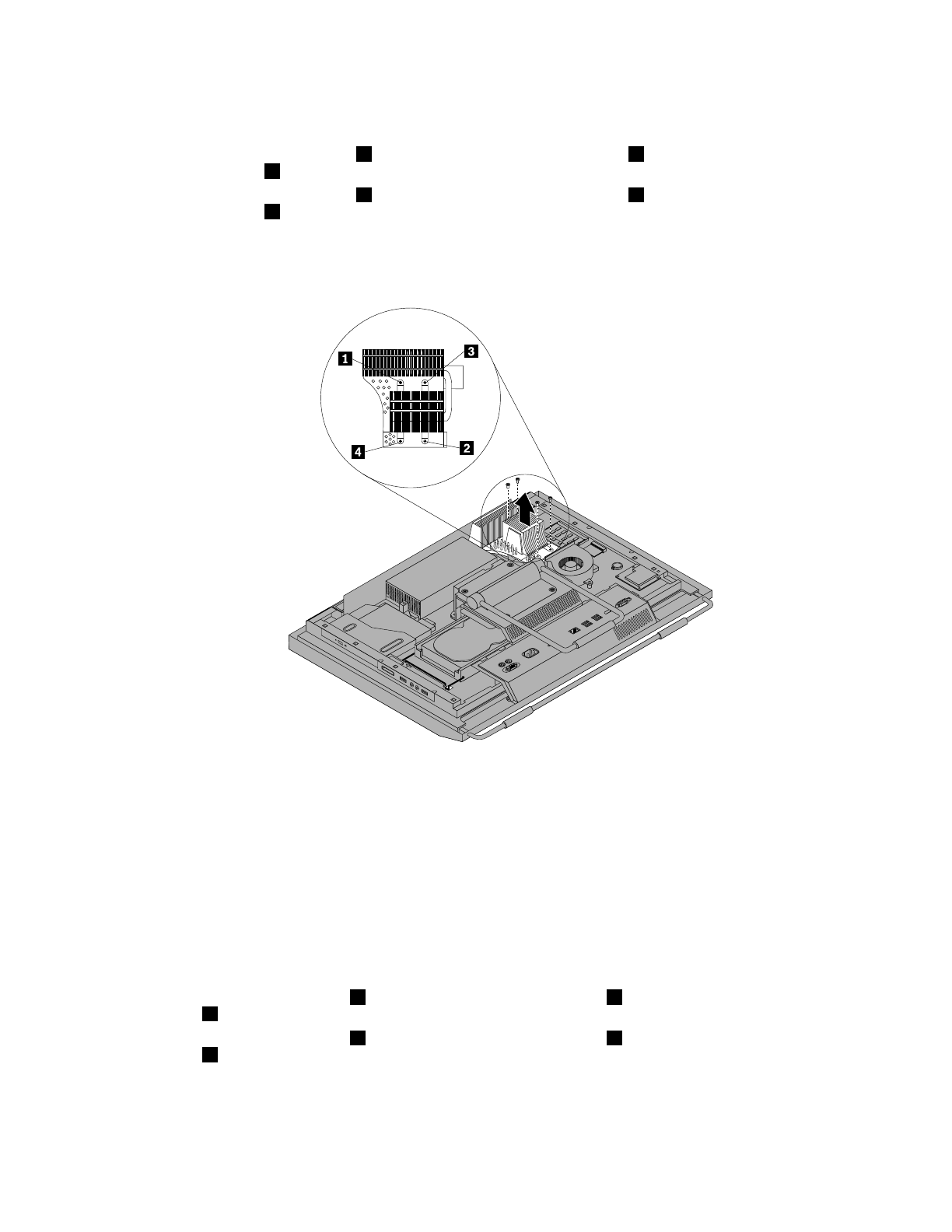

Рис. 23. Как снять радиатор

7. Снимите неисправный радиатор с материнской платы.

Примечания:

a. Чтобы снять радиатор с микропроцессора, его, возможно, придется немного повернуть.

b. Не прикасайтесь к термосмазке при работе с радиатором.

8. Установите новый радиатор на материнскую плату так, чтобы четыре отверстия для винтов были

совмещены с отверстиями на материнской плате.

9. Закрепите новый радиатор, установив четыре винта в указанной ниже последовательности, как

показано на рис. Рис. 23 “Как снять радиатор” на странице 31.

a. Частично завинтите винт

1

, затем полностью затяните винт

2

, после чего полностью затяните

винт

1

.

b. Частично завинтите винт

3

, затем полностью затяните винт

4

, после чего полностью затяните

винт

3

.

10. Чтобы установить на место канал вентилятора, расположите его на радиаторе и надавите на

канал по направлению вниз, пока два язычка на нем не встанут на место.
