11

Внутренний динамик

25

Встроенная камера с микрофоном*

12

Модуль Bluetooth*

26

Датчик освещенности*

13

Вентилятор компьютера

27

Плата мультисенсорного ввода*

14

Кожух заднего блока ввода-вывода

28

Кронштейн VESA

Примечания:

1. * дополнительные компоненты, доступные не во всех моделях.

2. Компьютер может быть оснащен стойкой-рамой (без возможности регулировки высоты) или

стойкой с такой возможностью. Дополнительную информацию о стойке с регулировкой высоты
см. в разделе “Снятие и установка стойки с регулировкой высоты” на странице 17.

Расположение компонентов и разъемов на материнской плате

На рис. Рис. 4 “Расположение компонентов и разъемов на материнской плате” на странице 12
показано размещение компонентов и разъемов на материнской плате.

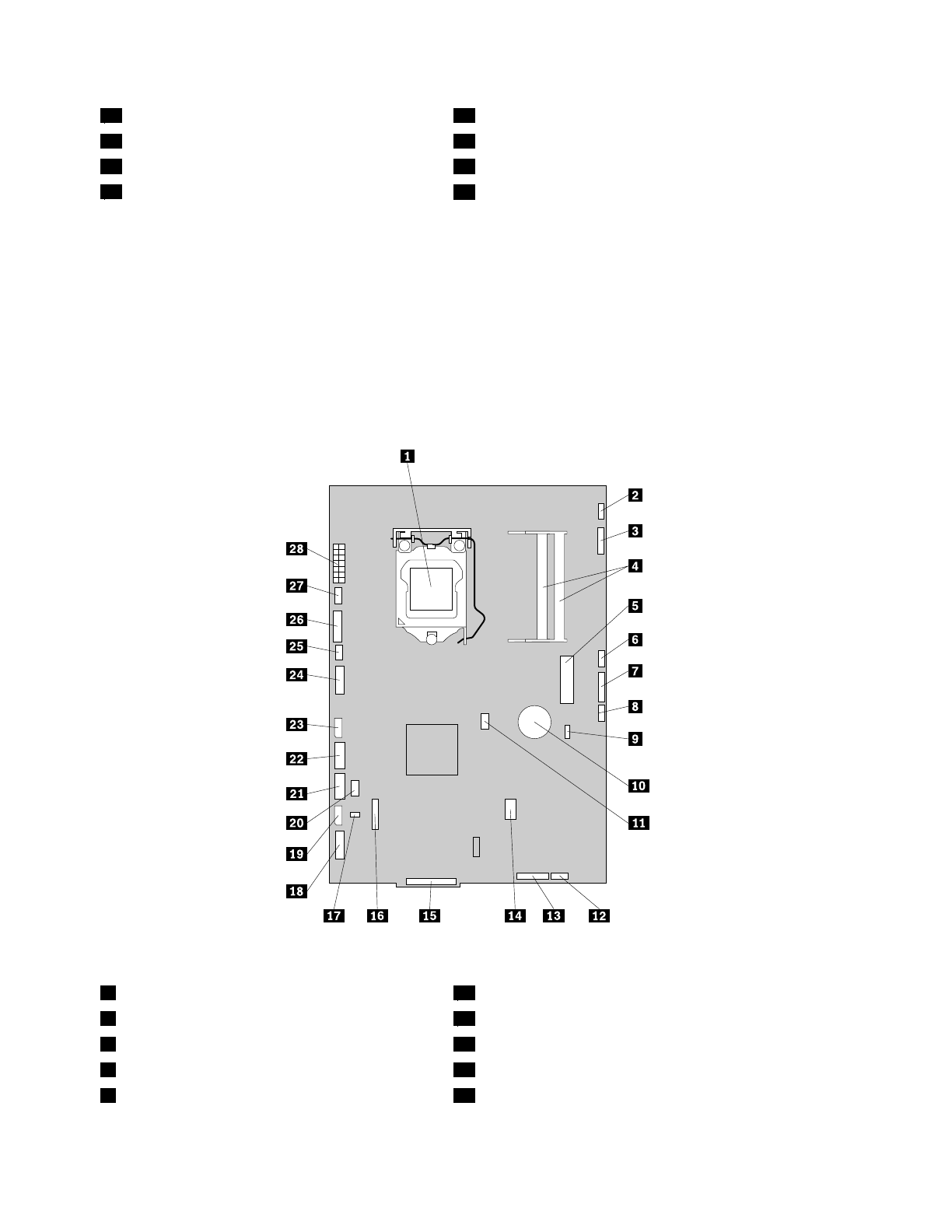

Рис. 4. Расположение компонентов и разъемов на материнской плате

1

Микропроцессор

15

Разъем заднего блока ввода-вывода

2

Разъем платы мультисенсорного ввода

16

Разъем COM

3

Разъем для провода встроенной камеры

17

Разъем термодатчика

4

Гнезда модулей памяти (2)

18

Разъем провода правого блока ввода-вывода

5

Мини-разъем PCI Express

19

Разъем питания жесткого диска

12

ThinkCentre: Руководство пользователя
