4. Поверните рычаг

1

крепежной скобы жесткого диска вверх и выдвиньте жесткий диск наружу из

соответствующего отсека.

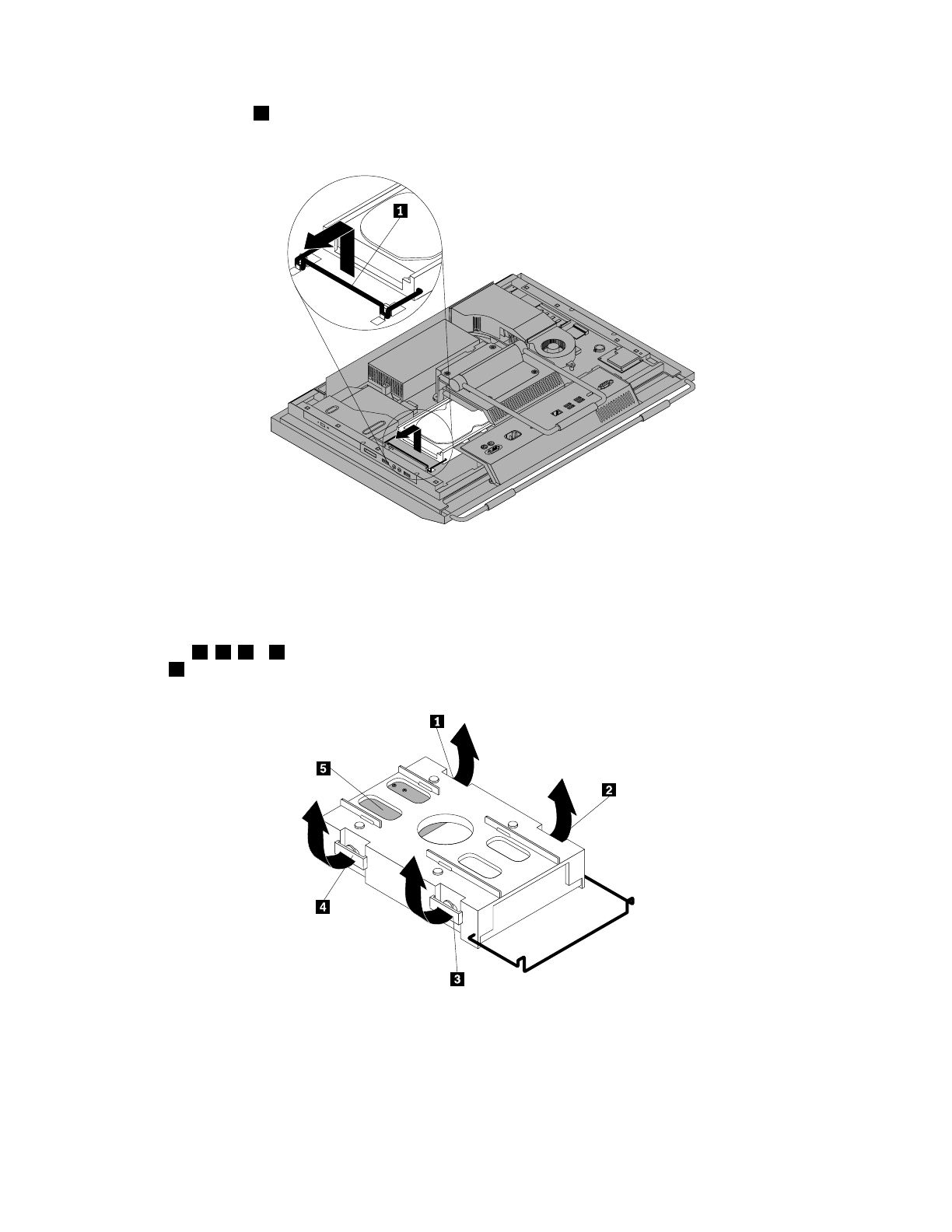

Рис. 16. Как снять жесткий диск

5. Вытащите жесткий диск из крепежной скобки жесткого диска; для этого нужно отогнуть боковые

части скобки.

6. Чтобы установить в крепежную скобку новый жесткий диск, отогните скобку и совместите

штырьки

1

,

2

,

3

и

4

на скобке с отверстиями на жестком диске. Не прикасайтесь к печатной

плате

5

в нижней части жесткого диска.

Рис. 17. Установка жесткого диска в крепежную скобку
