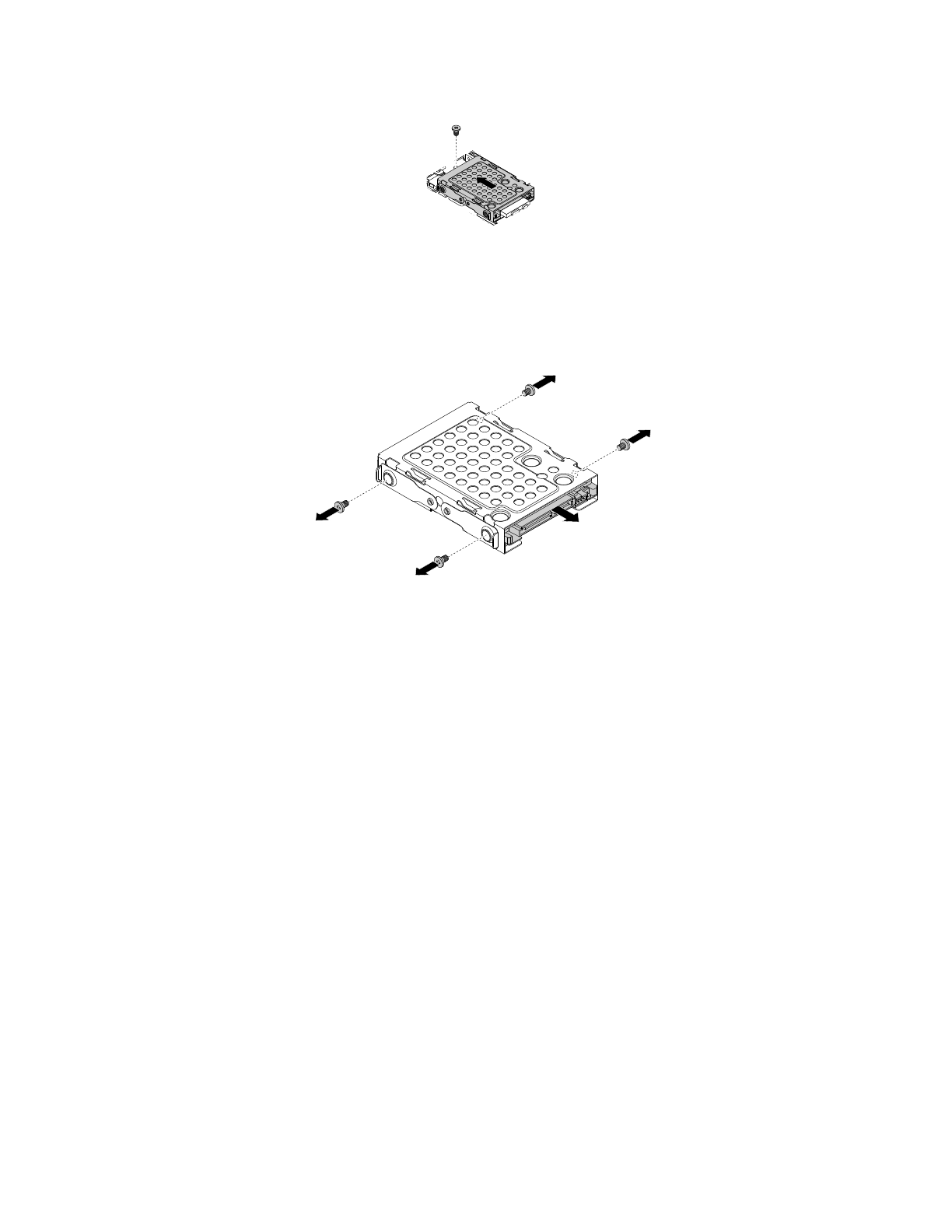

Рис. 34. Извлечение крепежной скобы устройства хранения данных

10. Отверните четыре винта, которыми устройство хранения данных крепится к скобе, и извлеките

устройство хранения данных из скобы. Не прикасайтесь к печатной плате в нижней части
жесткого диска.

Рис. 35. Извлечение устройства хранения данных

11. Разместите новое устройство хранения данных в предназначенной для него скобе так, чтобы

четыре отверстия для винтов на жестком диске совместились с соответствующими отверстиями
в скобе. Затем закрепите жесткий диск в скобе четырьмя винтами.

12. Переместите скобу устройства хранения данных с новым жестким диском по раме так, чтобы

отверстие для винта в скобе совместилось с соответствующим отверстием на раме. Затем
закрепите скобу винтом на раме.

13. Подключите кабель к новому устройству хранения данных.

14. Установите крепежную скобу VESA. См. раздел “Замена крепежной скобы VESA” на странице 74.

15. Установите защитный экран материнской платы. См. раздел “Замена защитного экрана

материнской платы” на странице 72.

Что делать дальше:

• Если вы хотите установить или снять другой компонент, то перейдите к соответствующему разделу.

• Информацию о том, как завершить установку или замену, см. в разделе “Действия после замены

компонентов” на странице 89.

Для M800z

Чтобы заменить устройство хранения, сделайте следующее:

1. Снимите из дисководов все носители и выключите все подключенные устройства и компьютер.

Выньте все шнуры питания из розеток и отсоедините все кабели, подключенные к компьютеру.

2. Положите на стол или плоскую поверхность мягкое чистое полотенце или ткань. Удерживая

компьютер с обеих сторон, осторожно положите его экраном на поверхность и кожухом вверх.

3. Снимите подставку компьютера. См. раздел “Замена подставки компьютера” на странице 66.

4. Снимите кожух компьютера. См. раздел “Снятие кожуха компьютера” на странице 71.
