7. Отверните четыре винта

1

и снимите крепежную скобу VESA с рамы.

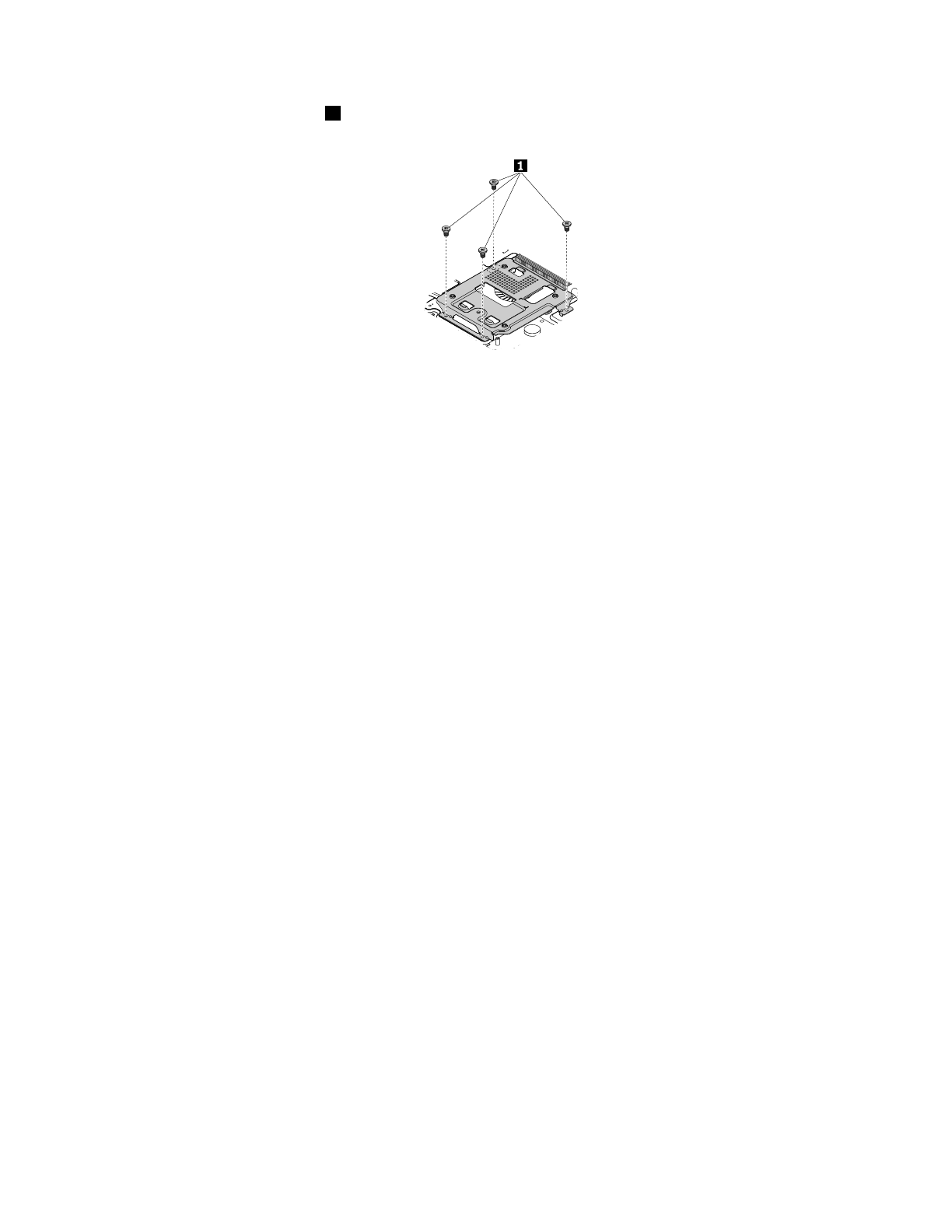

Рис. 33. Снятие крепежной скобы VESA

8. Разместите новую крепежную скобу VESA на раме так, чтобы четыре отверстия для винтов на

ней совместились с соответствующими отверстиями на раме. Затем закрепите скобу VESA
четырьмя винтами.

9. Установите защитный экран материнской платы. См. раздел “Замена защитного экрана

материнской платы” на странице 72.

Что делать дальше:

• Если вы хотите установить или снять другой компонент, то перейдите к соответствующему разделу.

• Информацию о том, как завершить установку или замену, см. в разделе “Действия после замены

компонентов” на странице 89.

Замена устройства хранения данных

Внимание:

Не открывайте корпус компьютера и не пытайтесь его ремонтировать, не прочитав

предварительно раздел “Прочтите вначале: важная информация по технике безопасности” на
странице v.

Для M700z

Чтобы заменить устройство хранения, сделайте следующее:

1. Снимите из дисководов все носители и выключите все подключенные устройства и компьютер.

Выньте все шнуры питания из розеток и отсоедините все кабели, подключенные к компьютеру.

2. Положите на стол или плоскую поверхность мягкое чистое полотенце или ткань. Удерживая

компьютер с обеих сторон, осторожно положите его экраном на поверхность и кожухом вверх.

3. Снимите подставку компьютера. См. раздел “Замена подставки компьютера” на странице 66.

4. Снимите кожух компьютера. См. раздел “Снятие кожуха компьютера” на странице 71.

5. Снимите защитный экран материнской платы. См. раздел “Замена защитного экрана

материнской платы” на странице 72.

6. Снимите крепежную скобу VESA. См. раздел “Замена крепежной скобы VESA” на странице 74.

7. Найдите устройство хранения данных. См. раздел “Компоненты компьютера” на странице 7.

8. Отключите кабель от устройства хранения данных.

9. Отверните винт и выдвиньте скобу устройства хранения данных из рамы, как показано на

рисунке.
