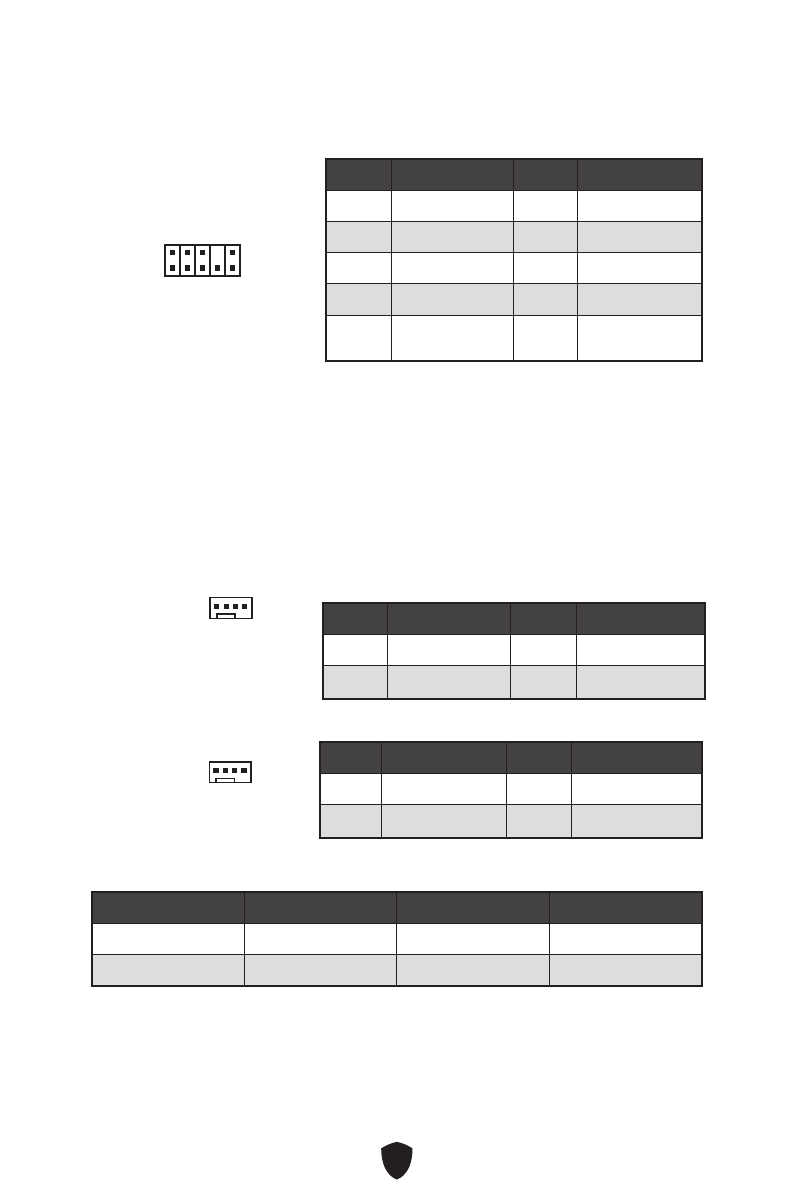

15
JAUD1: Разъем аудио передней панели
Данный разъем предназначен для подключения аудиоразъемов передней панели.
1
2
10
9
Контакт
Название сигнала
Контакт
Название сигнала
1
MIC L
2
Ground
3
MIC R
4
NC
5
Head Phone R
6
MIC Detection
7
SENSE_SEND
8
No Pin
9
Head Phone L
10
Head Phone
Detection
CPU_FAN1, SYS_FAN1: Разъемы вентиляторов
Разъемы вентиляторов можно разделить на два типа: с PWM (Pulse Width
Modulation) управлением и управлением постоянным током. Разъемы
вентиляторов с PWM управлением имеют контакт с постоянным напряжением
12В, а также контакт с сигналом управления скоростью вращения. Управление
скоростью вращения вентиляторов с управлением постоянным током,
осуществляется через соответствующие разъемы путем изменения величины
напряжения.
1
Назначение контактов разъема для режима
PWM
Контакт
Название сигнала
Контакт
Название сигнала
1
Ground
2
+12V
3
Sense
4
Speed Control Signal
1
Назначение контактов разъема для режима DC
Контакт
Название сигнала
Контакт
Название сигнала
1
Ground
2
Voltage Control
3
Sense
4
NC
Технические характеристики разъема вентиляторов
Разъем
Режим по умолчанию
Макс. ток
Макс. мощность
CPU_FAN1
Режим PWM
2А
24Вт
SYS_FAN1
Режим DC
2А
24Вт
⚠
Внимание!
В меню
BIOS > HARDWARE MONITOR
вы можете настроить скорость вращения
вентиляторов.
