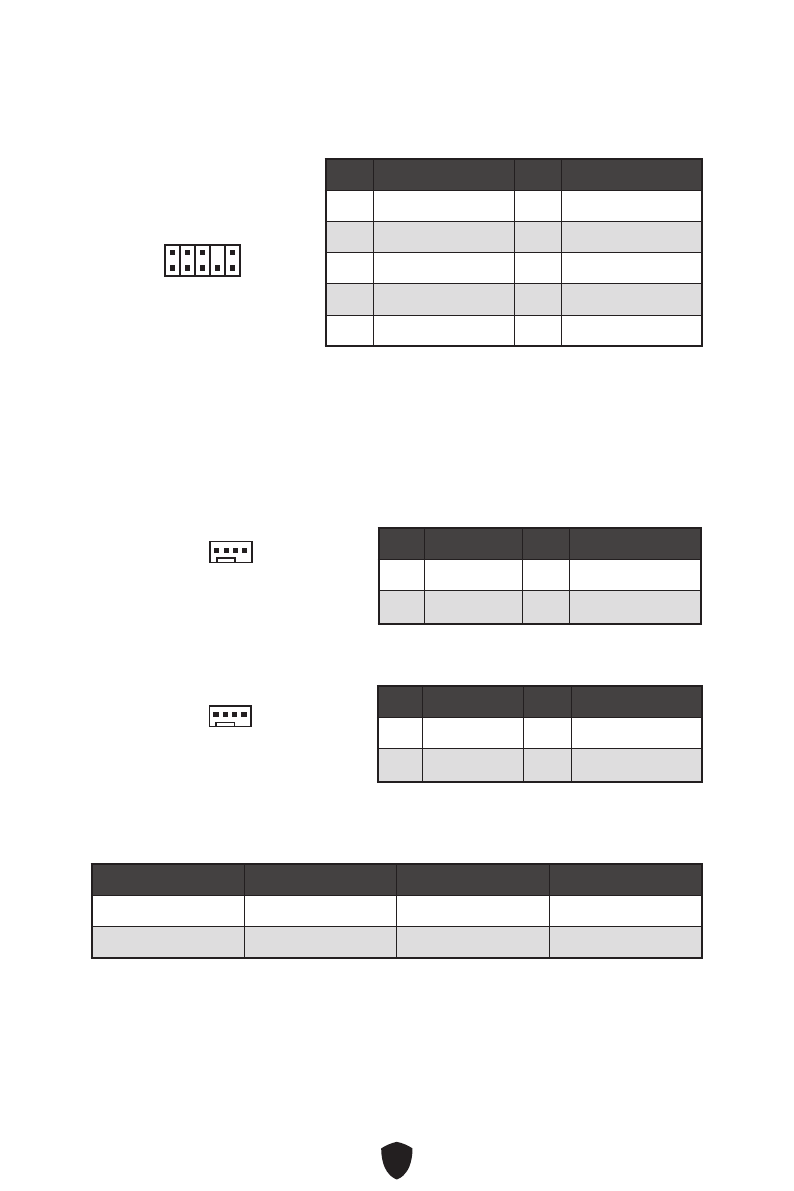

JAUD1: 前置音频接口
此接口允许您连接前置面板上音频插孔。
1
2
10
9
针脚
信号名称
针脚
信号名称
1
MIC L
2
Ground
3
MIC R
4
NC
5
Head Phone R
6
MIC Detection
7
SENSE_SEND
8
No Pin
9
Head Phone L
10
Head Phone Detection
CPU_FAN1, SYS_FAN1: 风扇接口
风扇接口可分为 PWM (脉冲宽度调制) 模式和 DC 模式。PWM 模式风扇接口使用速率控
制信号提供恒定的 12V 输出和调节风扇速率。DC 模式风扇接口通过改变电压控制风扇
速率。
1
PWM 模式针脚定义
针脚
信号名称
针脚
信号名称
1
Ground
2
+12V
3
Sense
4
Speed Control Signal
1
DC 模式针脚定义
针脚
信号名称
针脚
信号名称
1
Ground
2
Voltage Control
3
Sense
4
NC
风扇接口规格
接口
默认风扇模式
最大电流
最大功率
CPU_FAN1
PWM 模式
2A
24W
SYS_FAN1
DC 模式
2A
24W
⚠
注意
您可以在
BIOS > HARDWARE MONITOR
中调整风扇速率。
Содержание
- 82 Содержание; Безопасное использование продукции
- 83 Установка ОС, драйверов и MSI Center
- 85 Технические характеристики
- 88 Эксклюзивные функции
- 89 Разъемы задней панели; Таблица состояний индикатора порта LAN
- 90 Компоненты материнской платы
- 91 Процессорный сокет
- 92 Слоты DIMM
- 96 JAUD1: Разъем аудио передней панели
- 97 JCI1: Разъем датчика открытия корпуса; Сброс настроек BIOS до значений по умолчанию
- 99 JTPM1: Разъем модуля ТРМ
- 100 Индикаторы отладки EZ
- 101 Установка Windows 10/ Windows 11; Установка драйверов с помощью MSI DUI
- 103 Установка драйверов с помощью диска или USB; Инструкции по использованию MSI Center
- 104 Преимущества UEFI; Как проверить режим BIOS?
- 105 Вход в настройки BIOS; Инструкции по настройке BIOS
- 106 Сброс BIOS; Обновление BIOS; Обновление BIOS при помощи M-FLASH
- 107 Обновление BIOS при помощи MSI Center
