17

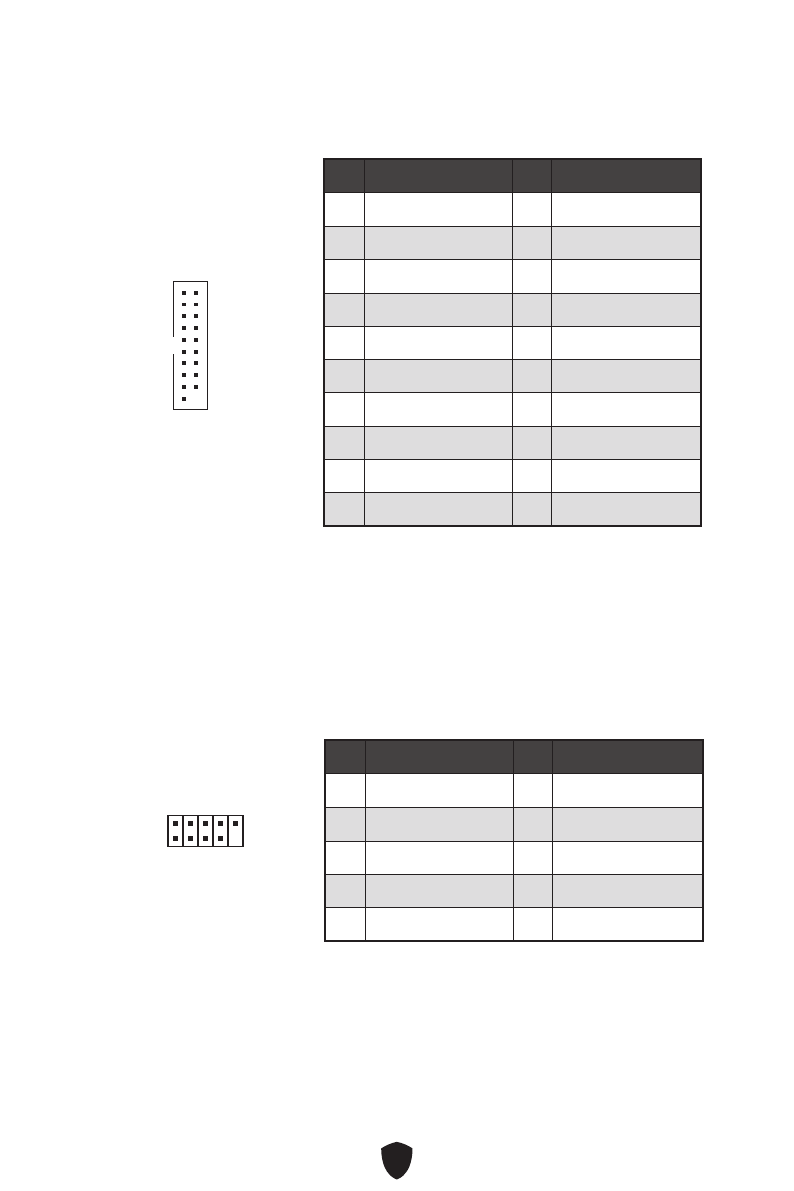

JUSB2: USB 3.2 Gen 1 Anschluss
Mit diesem Anschluss können Sie die USB 3.2 Gen 1 5Gbit/s Anschlüsse auf dem
Frontpanel verbinden.
⚠
Wichtig
Bitte beachten Sie, dass Sie die mit „Stromführende Leitung“ und „Erdleitung“
bezeichneten Pins korrekt verbinden müssen, ansonsten kann es zu Schäden
kommen
Pin
Signalname
Pin
Signalname
1
Power
2
USB3_RX_DN
3
USB3_RX_DP
4
Ground
5
USB3_TX_C_DN
6
USB3_TX_C_DP
7
Ground
8
USB2.0-
9
USB2.0+
10
Ground
11
USB2.0+
12
USB2.0-
13
Ground
14
USB3_TX_C_DP
15
USB3_TX_C_DN
16
Ground
17
USB3_RX_DP
18
USB3_RX_DN
19
Power
20
No Pin
1
10
11
20
JUSB1: USB 2.0 Anschluss
Mit diesem Anschluss können Sie die USB 2.0 Anschlüsse auf dem Frontpanel
verbinden.
⚠
Wichtig
∙
Bitte beachten Sie, dass Sie die mit VCC (Stromführende Leitung) und Ground
(Erdung) bezeichneten Pins korrekt verbinden müssen, ansonsten kann es zu
Schäden kommen.
∙
Um ein iPad, iPhone und einen iPod über USB-Anschlüsse aufzuladen, installieren
Sie bitte die MSI® Center-Dienstprogramm.
Pin
Signalname
Pin
Signalname
1
VCC
2
VCC
3
USB0-
4
USB1-
5
USB0+
6
USB1+
7
Ground
8
Ground
9
No Pin
10
NC
1
2
10
9
