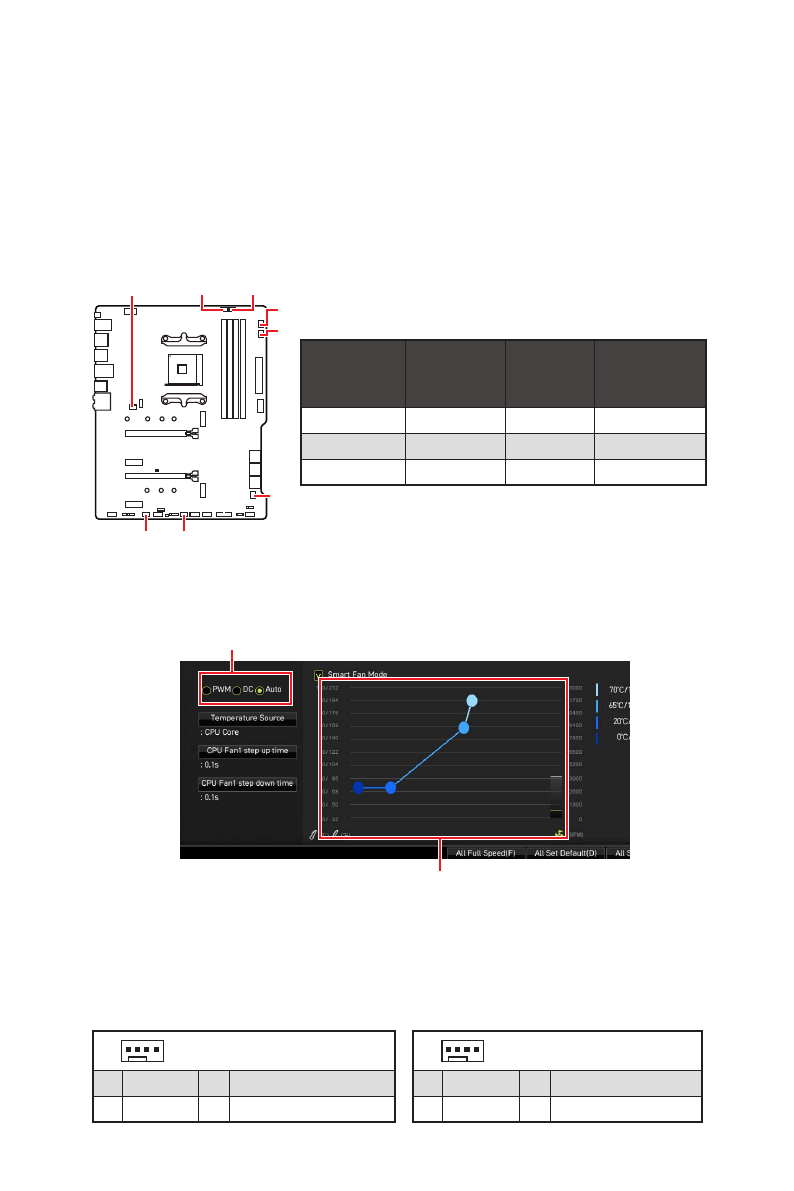

Vue d’ensemble des composants
CPU_FAN1, PUMP_FAN1, SYS_FAN1~6 : Connecteurs pour
ventilateurs
Les connecteurs pour ventilateurs peuvent être utilisés en mode PWM (Pulse Width
Modulation) et en mode DC. En mode PWM, les connecteurs fournissent une sortie
de 12V constante et ajustent la vitesse des ventilateurs avec un signal de contrôle
de vitesse. En mode DC, les connecteurs contrôlent la vitesse des ventilateurs en
modifiant la tension. Les connecteurs de ventilateur en mode automatique peut
détecter automatiquement le mode PWM et DC. Cependant, vous pouvez suivre les
instructions ci-dessous pour régler le connecteur de ventilateur en mode PWM ou
mode DC.
Basculer entre les modes des ventilateurs et ajuster la vitesse
Vous pouvez alterner entre le mode PWM et le mode DC et ajuster la vitesse des
ventilateurs dans le
BIOS > HARDWARE MONITOR
.
Choisissez le mode
PWM
ou le mode
DC
⚠
Important
Veuillez vous assurer que les ventilateurs fonctionnent correctement après avoir
basculé entre les modes PWM et DC.
Il y a des points de gradient de la vitesse du ventilateur qui
vous permet d’ajuster la vitesse de ventilateur par rapport à la
température du processeur.
Définition des broches des connecteurs de ventilateur
CPU_FAN1
SYS_FAN5 SYS_FAN4
SYS_FAN3
PUMP_FAN1
SYS_FAN1
SYS_FAN6
SYS_FAN2
Connecteur
Mode
ventilateur
par défaut
Courant
Max.
Alimentation
Max.
CPU_FAN1
mode auto
2A
24W
PUMP_FAN1
mode PWM
3A
36W
SYS_FAN1~6
mode DC
1A
12W
1
Définition des broches en mode PWM
1
Ground
2
+12V
3
Sense
4
Speed Control Signal
1
Définition des broches en mode DC
1
Ground
2
Voltage Control
3
Sense
4
NC
