Vue d’ensemble des composants

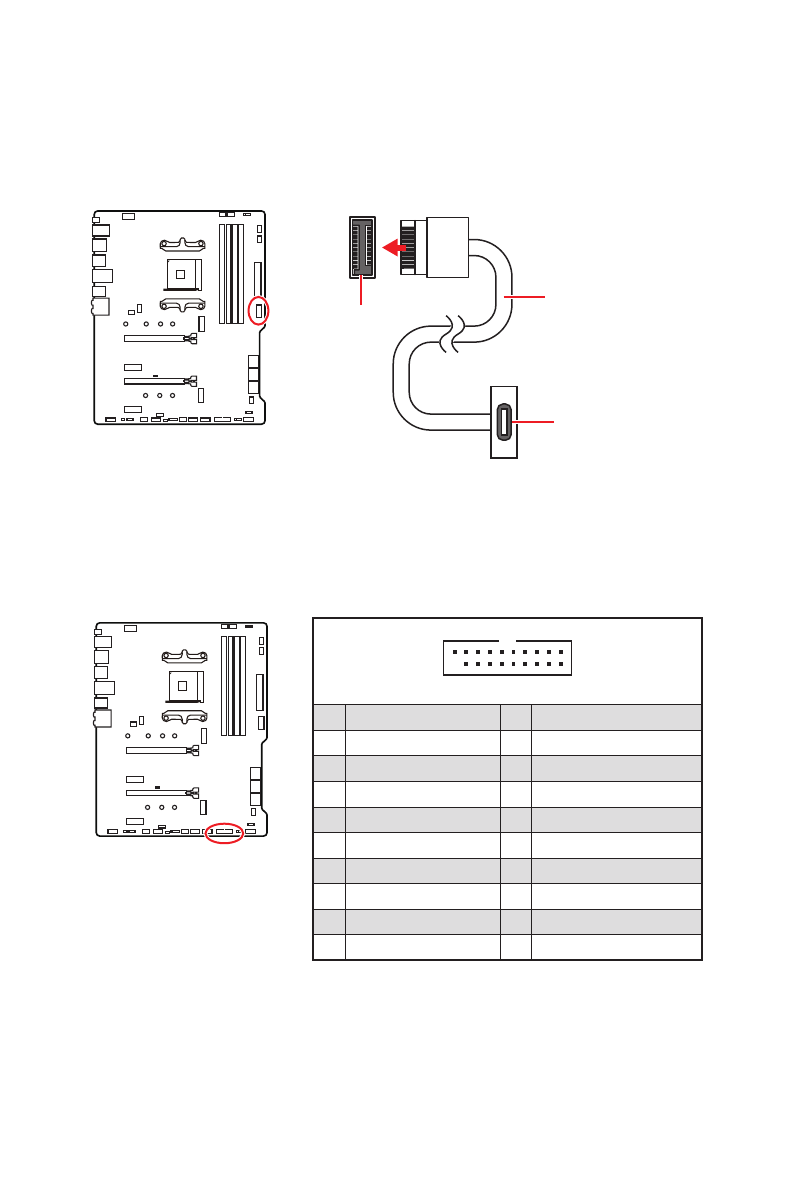

JUSB4 : Connecteur USB 3.2 Gen 1 5Gb/s Type-C
Ce connecteur vous permet de relier un connecteur USB 3.2 Gen 1 5Gb/s Type-C sur
le panneau avant. Pour plus de sécurité, ce connecteur a été conçu pour offrir une
excellente robustesse. Quand vous connectez le câble, assurez-vous de le brancher
dans le bon sens.
JUSB3 : Connecteur USB 3.2 Gen 1 5Gb/s
Ce connecteur vous permet de relier un port USB 3.2 Gen 1 5Gb/s sur le panneau
avant.
⚠
Important
Notez que les câbles d’alimentation et de terre doivent être branchés correctement
afin d’éviter d’endommager la carte.
1
10
11
20
1
Power
11
USB2.0+
2
USB3_RX_DN
12
USB2.0-
3
USB3_RX_DP
13
Ground
4
Ground
14
USB3_TX_C_DP
5
USB3_TX_C_DN
15
USB3_TX_C_DN
6
USB3_TX_C_DP
16
Ground
7
Ground
17
USB3_RX_DP
8
USB2.0-
18
USB3_RX_DN
9
USB2.0+
19
Power
10
Ground
20
No Pin
JUSB4
Câble USB Type-C
Port USB Type-C
sur le panneau
avant
Содержание
- 6 Installing the Motherboard/ Installation des Motherboards/
- 7 VII; Connecting the Power Connectors/ Stromanschlüsse
- 9 IX; Installing a Graphics Card/ Einbau der Grafikkarte/ Installer
- 133 Содержание; Безопасное использование продукции
- 134 Установка ОС, драйверов и утилит
- 136 Технические характеристики; GPU
- 137 Подключение; USB
- 138 Разъемы на плате
- 139 Center
- 140 Эксклюзивные
- 141 Комплект поставки
- 142 ∙ Порт/Кнопка Flash BIOS; Таблица состояний индикатора порта LAN; Порты Аудио
- 143 ∙ Выбор устройства; Автоматическое всплывающее диалоговое окно
- 144 Подключение наушников и микрофона
- 146 Процессор AM4
- 147 Слоты DIMM; Рекомендации по установке модулей памяти
- 148 MSI Gaming Series Graphics Card Bolster; Таблица комбинации для слотов M.2 и PCIe; Слот
- 149 Установка устройства в разъем M2_1; Видео Инструкция
- 150 Установка устройства в разъем M2_2
- 151 JAUD1: Разъем аудио передней панели
- 154 JTPM1: Разъем модуля ТРМ
- 155 Переключение режимов работы и скорости вращения вентилятора; Назначение контактов разъема для подключения вентилятора; Разъем
- 156 JCI1: Разъем датчика открытия корпуса; Использование датчика открытия корпуса
- 157 Сброс настроек BIOS до значений по умолчанию; JCOM1: Разъем последовательного порта
- 158 JRGB1: Разъем RGB LED; Подключение RGB светодиодных лент
- 159 Подключение адресных RGB светодиодных лент
- 160 Индикаторы отладки EZ; LED_SW1: Переключатель для управления индикаторами
- 161 Установка Windows® 10
- 162 Преимущества UEFI; ∙ 32-битная ОС Windows; Как проверить режим BIOS?; Режим загрузки UEFI
- 163 Настройка BIOS; всегда устанавливайте настройки по умолчанию; Вход в настройки BIOS; Функциональные клавиши
- 164 Сброс BIOS; очистки данных CMOS; Обновление BIOS; Обновление BIOS при помощи M-FLASH; Yes
- 165 Обновление BIOS при помощи MSI DRAGON CENTER; порт Flash BIOS
- 166 Режим EZ
- 168 ▪ Добавление пункта BIOS в меню Избранное
- 169 Режим разгона; переключатель режимов установки; ∙ Выбор меню BIOS
- 170 Меню OC
- 172 Enter
- 174 ii
