20

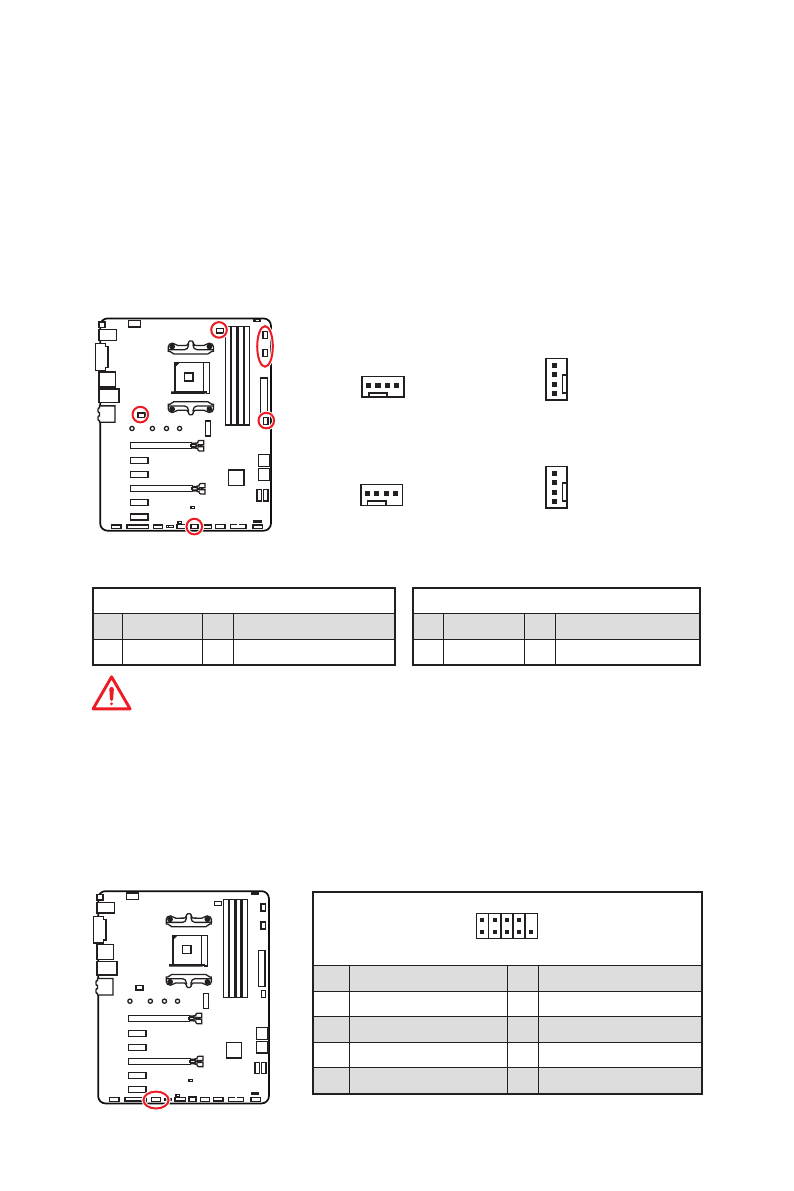

Übersicht der Komponenten
1
2
10
9
1
DCD
2
SIN
3
SOUT
4
DTR
5
Ground
6
DSR
7
RTS
8
CTS
9
RI
10
No Pin
JCOM1: Serieller Anschluss
Mit diesem Anschluss können Sie das optionale serielle Schnittstelle mit dem
Einbausatze verbinden.
CPU_FAN1, PUMP_FAN1, SYS_FAN1~4: Stromanschlüsse für
Lüfter
Diese Anschlüsse können im PWM (Pulse Width Modulation) Modus
oder Spannungsmodus betrieben werden. Im PWM-Modus bieten die
Lüfteranschlüsse konstante 12V Ausgang und regeln die Lüftergeschwindigkeit
per Drehzahlsteuersignal. Im DC-Modus bestimmen die Lüfteranschlüsse die
Lüftergeschwindigkeit durch Ändern der Spannung. Wenn Sie ein 3-Pin (Non-PWM)
Lüfter an einen PWM-Modus Lüfteranschluss anschließen, läuft der Lüfter mit
höchster Drehzahl und kann unangenehm laut werden. Folgen Sie den folgenden
Anweisungen, um den PWM- oder DC-Modus auszuwählen. Mit den Lüfteranschlüsse
mit automatischer Erkennung kann das System jedoch den Lüftermodus automatisch
erfassen.
Lüfteranschlüsse des Standard-DC-Modus
Lüfteranschlüsse des Standard-PWM-Modus
1
CPU_FAN1
1
SYS_FAN3/ SYS_FAN4
1
PUMP_FAN1
1
SYS_FAN1/ SYS_FAN2
Pin-Belegung des PWM-Modus
1
Ground
2
+12V
3
Sense
4
Speed Control Signal
Pin-Belegung des DC-Modus
1
Ground
2
Voltage Control
3
Sense
4
NC
Wichtig
y
Sie können unter
BIOS > HARDWARE MONITOR
zwischen dem PWM- und DC-Modus
umschalten und die Lüfterdrehzahl ändern..
y
Überprüfen Sie die ordnungsgemäße Funktion der Lüfter nach dem Umschalten des
PWM-/ DC-Modus.
Pin-Belegung der Lüfteranschlüsse
