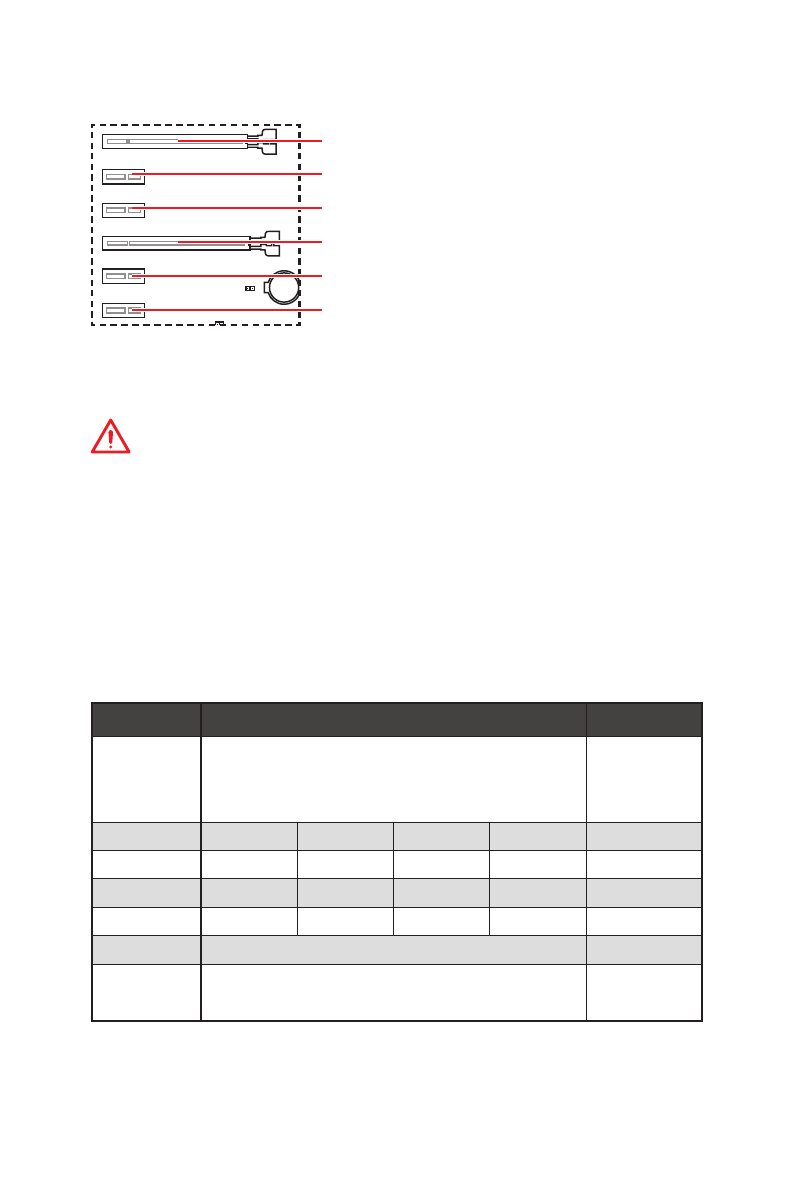

Overview of Components
BA
T1
PCI_E1~6: PCIe Expansion Slots
PCI_E1
: PCIe 3.0 x16*/ x8**/ x4***
PCI_E2
: PCIe 2.0 x1
PCI_E3
: PCIe 2.0 x1
PCI_E4
: PCIe 2.0 x4
PCI_E5
: PCIe 2.0 x1
PCI_E6
: PCIe 2.0 x1
Important
y
If you install a large and heavy graphics card, you need to use a tool such as
MSI
Gaming Series Graphics Card Bolster
to support its weight to prevent deformation of
the slot.
y
For a single PCIe x16 expansion card installation with optimum performance, using
the
PCI_E1
slot is recommended.
y
When adding or removing expansion cards, always turn off the power supply and
unplug the power supply power cable from the power outlet. Read the expansion
card
’
s documentation to check for any necessary additional hardware or software
changes.
y
PCI_E4 will run x1 speed when installing devices in PCI_E2/ PCI_E3/ PCI_E5 slot.
* For 1st, 2nd and 3rd Gen AMD Ryzen™ processors
** For Ryzen™ with Radeon™ Vega Graphics and 2nd Gen AMD Ryzen™ with Radeon™
Graphics processors
*** For Athlon™ with Radeon™ Vega Graphics processor
PCIe bandwidth of Multiple graphics cards
Slot
Single
2-Way
PCI_E1 (CPU)
@ 3.0 x16*
or @ 3.0 x8**
or @ 3.0 x4***
@ 3.0 x16*
or @ 3.0 x8**
or @ 3.0 x4***
PCI_E2 (PCH)
2.0 x1
2.0 x1
Empty
Empty
―
PCI_E3 (PCH)
2.0 x1
Empty
2.0 x1
Empty
―
PCI_E4 (PCH)
2.0 x1
2.0 x1
2.0 x1
2.0 x1
@2.0 x4
PCI_E5 (PCH)
2.0 x1
Empty
Empty
2.0 x1
―
PCI_E6 (PCH)
2.0 x1
2.0x1
M2_1 (CPU)
3.0 x4*/**
or 3.0 x2***
3.0 x4*/**
or 3.0 x2***
(
─
: unavailable, @: graphics card, *: for 1st, 2nd and 3rd Gen AMD Ryzen™ processors,
**: for Ryzen™ with Radeon™ Vega Graphics and 2nd Gen AMD Ryzen™ with Radeon™
Graphics processors, ***: for Athlon™ with Radeon™ Vega Graphics processor)
