20
Vue d
’
ensemble des composants
1
2
10
9
1
DCD
2
SIN
3
SOUT
4
DTR
5
Ground
6
DSR
7
RTS
8
CTS
9
RI
10
No Pin

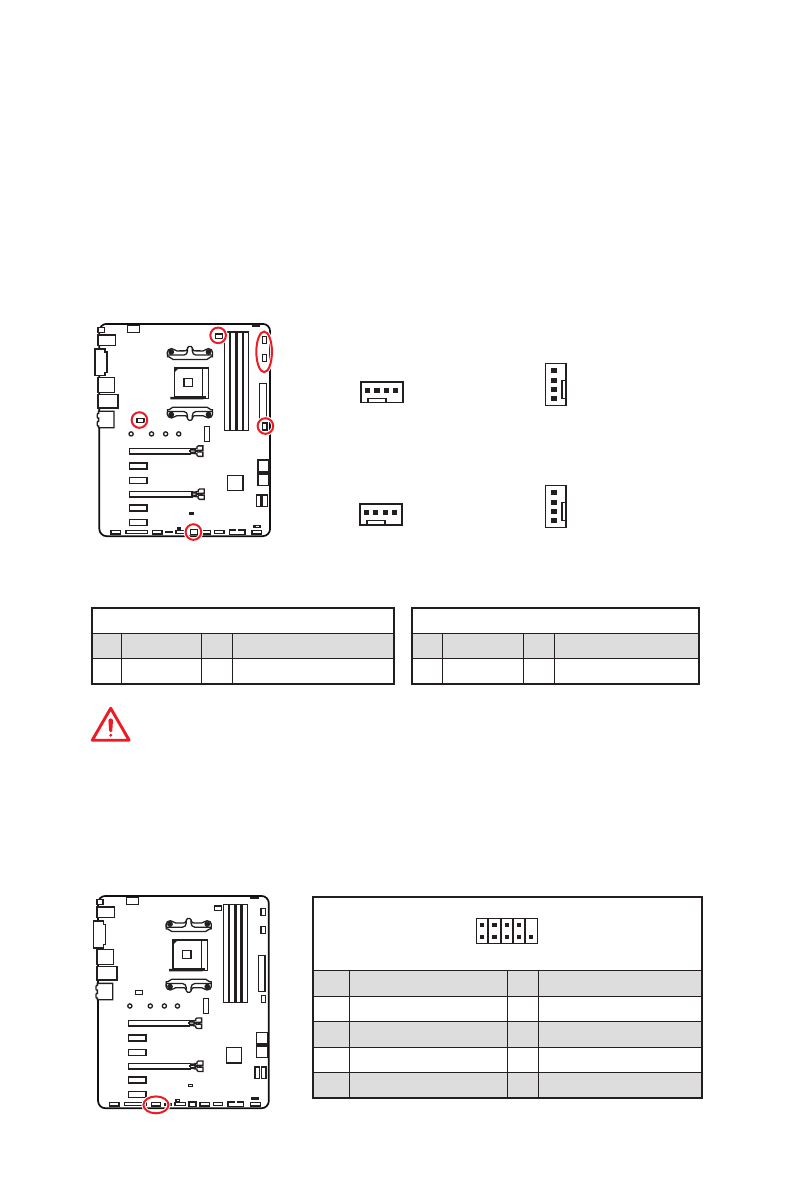

JCOM1 : Connecteur de port série
Ce connecteur vous permet de relier un port série en option.
CPU_FAN1, PUMP_FAN1, SYS_FAN1~4 : Connecteurs pour
ventilateurs
Les connecteurs pour ventilateurs peuvent être utilisés en mode PWM (Pulse Width
Modulation) et en mode DC. En mode PWM, les connecteurs fournissent une sortie
de 12V constante et ajustent la vitesse des ventilateurs avec un signal de contrôle
de vitesse. En mode DC, les connecteurs contrôlent la vitesse des ventilateurs en
modifiant la tension. Quand vous branchez un ventilateur à 3 broches (Non-PWM) à un
connecteur de ventilateur de mode PWM, la vitesse sera toujours maintenue à 100%
et cela occasionnera du bruit. Vous pouvez suivre les instructions ci-dessous pour
régler le connecteur de ventilateur en mode PWM ou mode DC. Cependant, lorsque
les connecteurs ventilateurs sont en mode de détection Auto, le système détectera
automatiquement le mode du ventilateur.
Connecteurs pour ventilateurs en mode DC par
défaut
Connecteurs pour ventilateurs en mode PWM par
défaut
1
CPU_FAN1
1
SYS_FAN3 / SYS_FAN4
1
PUMP_FAN1
1
SYS_FAN1 / SYS_FAN2
Définition des broches en mode PWM
1
Ground
2
+12V
3
Sense
4
Speed Control Signal
Définition des broches en mode DC
1
Ground
2
Voltage Control
3
Sense
4
NC
Important
y
Vous pouvez alterner entre le mode PWM et le mode DC et ajuster la vitesse des
ventilateurs dans le
BIOS > HARDWARE MONITOR
.
y
Veuillez vous assurer que les ventilateurs fonctionnent correctement après avoir
basculé entre les modes PWM et DC.
Définition des broches des connecteurs de ventilateur
