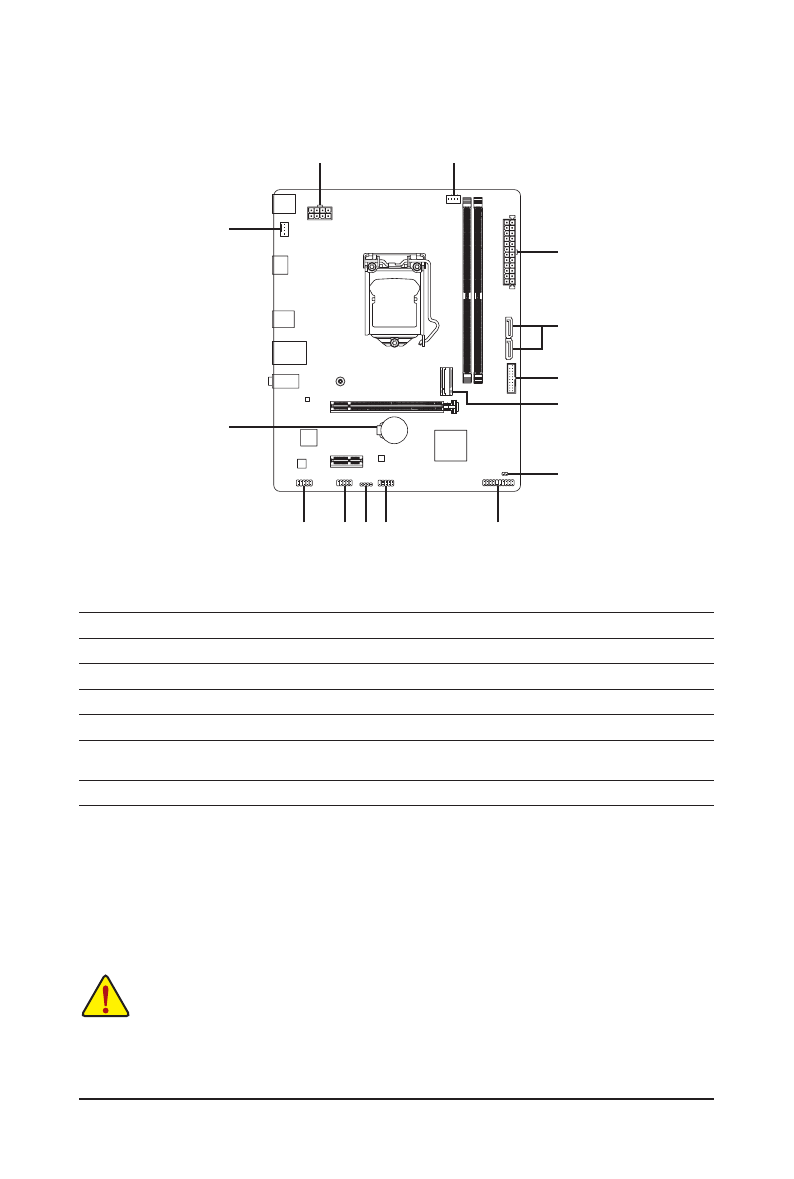

2-7 Internal Connectors
Read the following guidelines before connecting external devices:
•
First make sure your devices are compliant with the connectors you wish to connect.
•
Before installing the devices, be sure to turn off the devices and your computer. Unplug the power
cord from the power outlet to prevent damage to the devices.
•
After installing the device and before turning on the computer, make sure the device cable has
been securely attached to the connector on the motherboard.
1)
ATX_12V_2X4
2)
ATX
3)
CPU_FAN
4)
SYS_FAN
5)
LED_C
6)
SATA3 0/1
jk
SATA3 2/3
l
7)
M2A_SB
8)
F_PANEL
9)
F_AUDIO
10)
COM
11)
F_U32
12)
F_USB1
13)
CLR_CMOS
14)
BAT
8
11
7
13
2
6
12
9
1
5
10
14
4
3
j
Only for H510M K (rev. 1.1).
k
Only for H510M K (rev. 1.0).
l
Only for H470M K.
