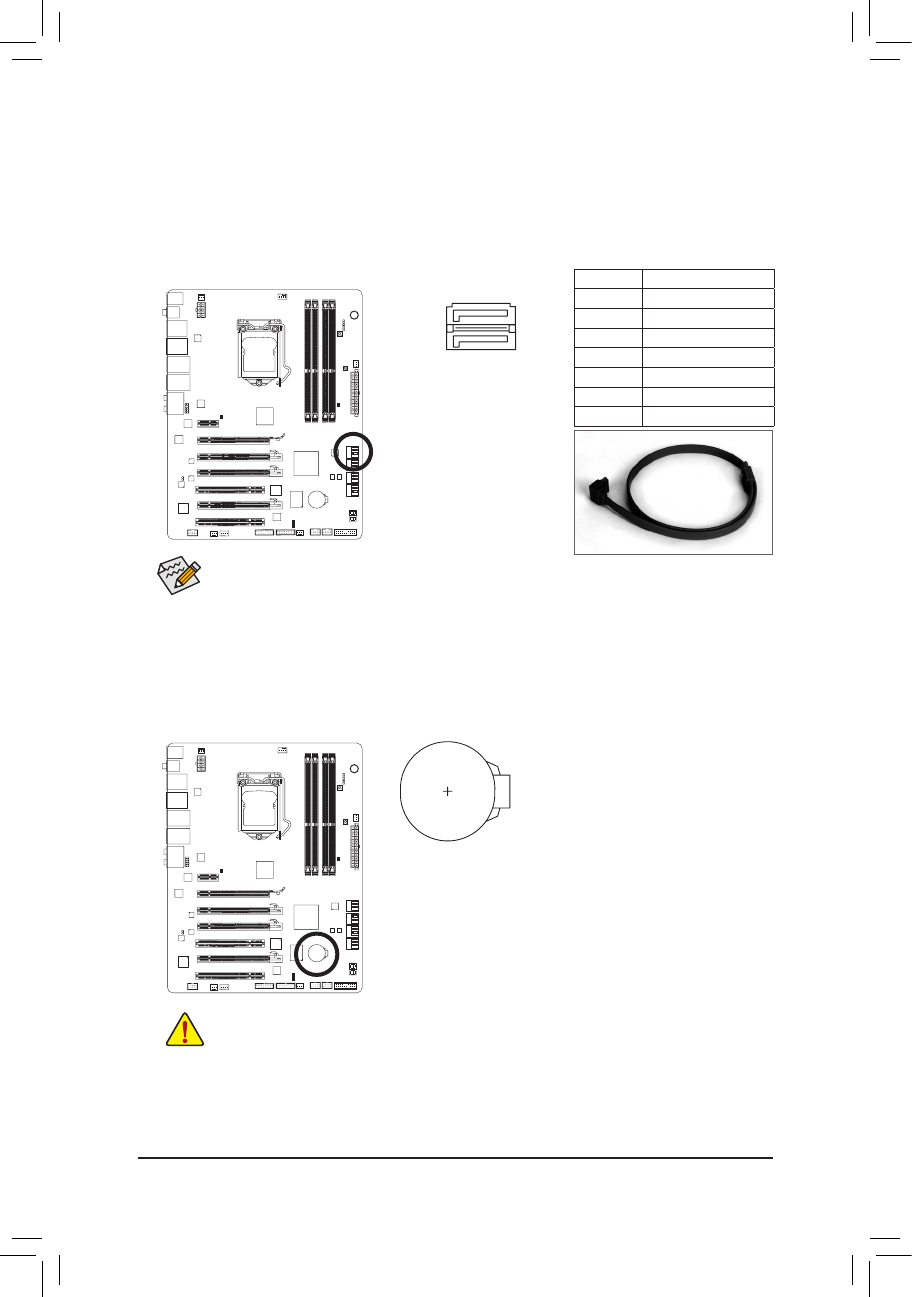

- 23 -
Инсталляция аппаратного обеспечения
Д л я о р г а н и з а ц и и R A I D - м а с с и в а у р о в н я 0 и л и 1
потребуется два накопителя.
9) Разъемы GSATA3_6/7 (SATA 6 Гбит/с, контроллер Marvell 88SE9128)
Разъем GSATA соответствует спецификации SATA 3.0 и удовлетворяет требованиям
спецификации SATA (пропускная способность до 3,0 Гбит/с и 1,5 Гбит/с соответственно).
Каждый SATA-разъем на плате обеспечивает подключение одного SATA-устройства. Контроллер
Marvell 88SE9128 поддерживает дисковые массивы уровней RAID 0, RAID 1. Рекомендации
п о к о н ф и г у р и р о в а н и ю н а к о п и т е л е й в с о с т а в е R A I D - м а с с и в о в п р и в е д е н ы в Г л а в е 5 ,
"Конфигурирование жестких SATA-дисков".
7
1
7
1
DEBUG
PORT
G.QBOFM
GSATA3_7
GSATA3_6
№ контакта Пояснения
1
GND (контакт Земля)
2
TXP
3
TXN
4
GND (контакт Земля)
5
RXN
6
RXP
7
GND (контакт Земля)
П о д к л ю ч и т е Г - о б р а з н ы й р а з ъ е м
интерфейсного кабеля к жесткому SATA-диску.
10) BAT (Батарея)
Батарея предназначена для сохранения значений важнейших параметров в CMOS (например,
конфигурация BIOS и системное время), в те моменты, когда компьютер выключен. Замените
батарею, если падение напряжения достигло критичного уровня, или значения CMOS не точны,
или не могут быть сохранены.
Удалив батарею можно очистить содержимое CMOS.
1. Выключите компьютер и отсоедините силовой кабель питания.
2. Аккуратно извлеките батарею из гнезда и выдержите минутную
паузу. Еще один способ очистки содержимого CMOS - накоротко
замкнуть положительный (+) и отрицательный (-) контакты гнезда
батареи с помощью отвертки в течение 5 с.
3. Установите батарею на прежнее место.
4. Подключите силовой кабель к блоку питания и включите ПК.
Прежде чем выполнять операцию извлечения батареи, всегда отключайте компьютер и отсоединяйте силовой
•
кабель питания.
Заменяйте батарею на эквивалентную. Характеристики батареи отличные от оригинальных могут привести к
•
разрушению корпуса элемента (микровзрыву).
Если не удается достоверно определить тип батареи или ее самостоятельная замена вызывает затруднения,
•
выясните у продавца или дилера адрес сервис-центра, способного выполнить эту операцию.
Выполняя процедуру установки батареи, соблюдайте полярность. После установки положительный полюс батареи
•
(+) должен быть обращен к пользователю).
Использованные батареи должны быть утилизированы в соответствии с рекомендациями местных регулирующих
•
органов.
