Инсталляция аппаратного обеспечения
- 14 -
1-7 Монтаж выносных планок с SATA-портами
Чтобы исключить риск повреждения оборудования, до начала установки или удаления из
•
системы выносной планки с eSATA-разъемами выключите ПК и отсоедините силовой кабель от
блока питания.
Подключите интерфейсный SATA-кабель и кабель питания SATA-накопителя к соответствующим
•
разъемам.
SATA-порты на выносной планке предназначены для подключения к системе внешних SATA-
накопителей. Совместно со встроенными SATA-портами они позволяют существенно расширить
возможности дисковой подсистемы.

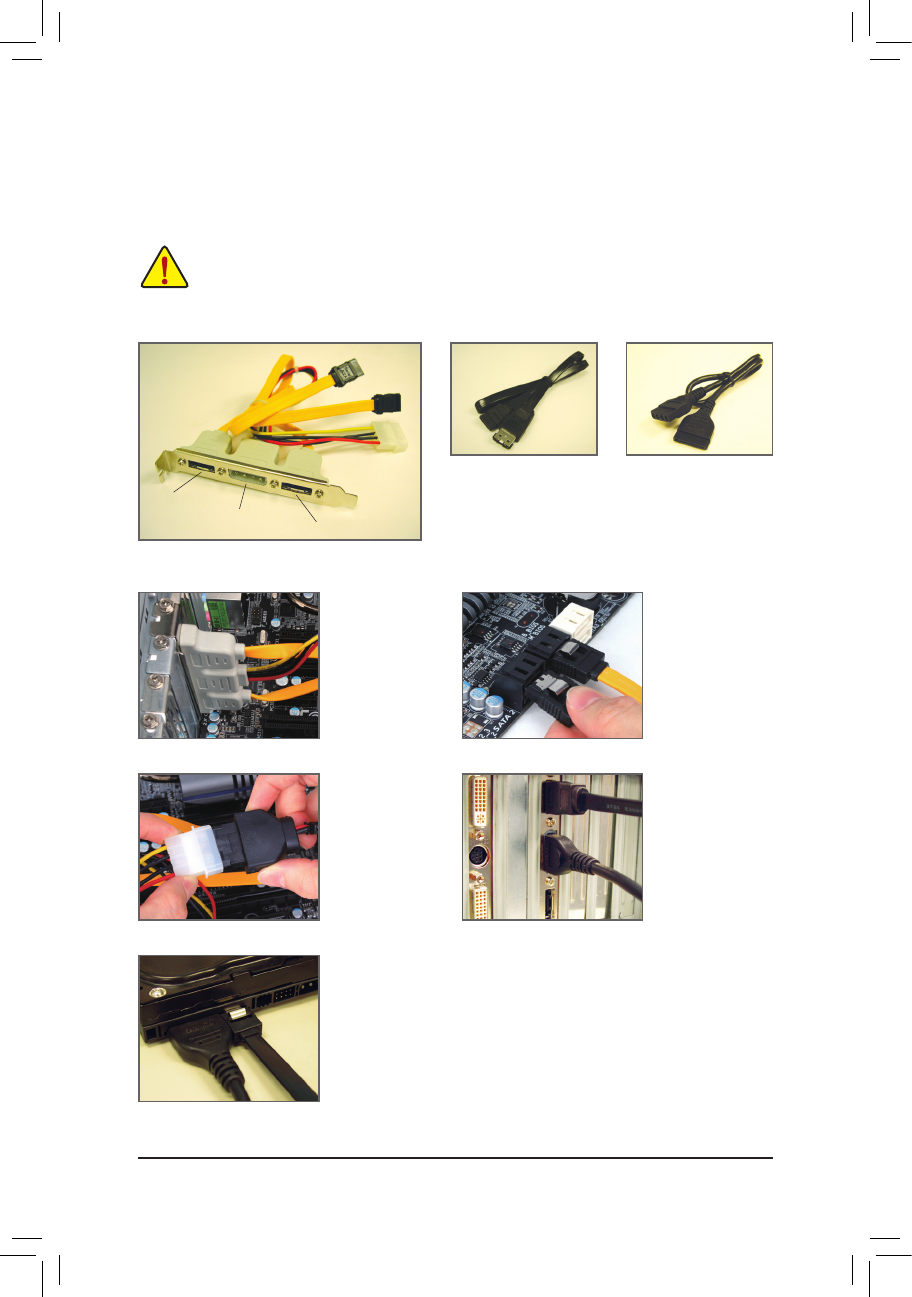

Пошаговая инструкция по установке выносной планки с eSATA-разъемами:
Вместе с выносной планкой (eSATA-разъемы и
соответствующие кабели, жестко связанными с
конструктивом планки) в комплект поставки также
входят: один интерфейсный SATA-кабель и один
кабель питания для SATA-накопителя.
Шаг 1:
Выберите свободный
PCI-разъем и закрепите
на месте его заглушки
выносную планку,
воспользовавшись
винтом из комплекта
поставки корпуса ПК.
Шаг 2:
Подключите
интерфейсный SATA-
кабель (ярко желтого
цвета), жестко
связанный с eSATA-
портом на выносной
планкой, к одному
из SATA-портов на
системной плате.
Шаг 3:
Подключите кабель
питания SATA-
накопителя к
соответствующему
MOLEX-разъему блока
питания.
Шаг 4:
Подключите
интерфейсный SATA-
кабель (черного
цвета) из комплекта
поставки к SATA-
разъему на выносной
планке. Подключите
кабель питания SATA-
накопителя к MOLEX-
разъему на выносной
планке.
Шаг 5:
Подключите свободные концы интерфейсного SATA-кабеля и кабеля питания
к внешнему SATA-накопителю. Если внешний SATA-накопитель поставляется
вместе с собственным блоком питания для его подключения к системе
потребуется только интерфейсный SATA-кабель. Прежде чем подключать
к SATA-устройству интерфейсный кабель, убедитесь что его блок питания
выключен.
MOLEX-разъем для
кабеля питания
Разъем eSATA-
интерфейса
Выносная планка
с eSATA-портами
Интерфейсный
SATA-кабель
Кабель питания
SATA-накопителя
Разъем eSATA-интерфейса
