- 17 -
Инсталляция аппаратного обеспечения

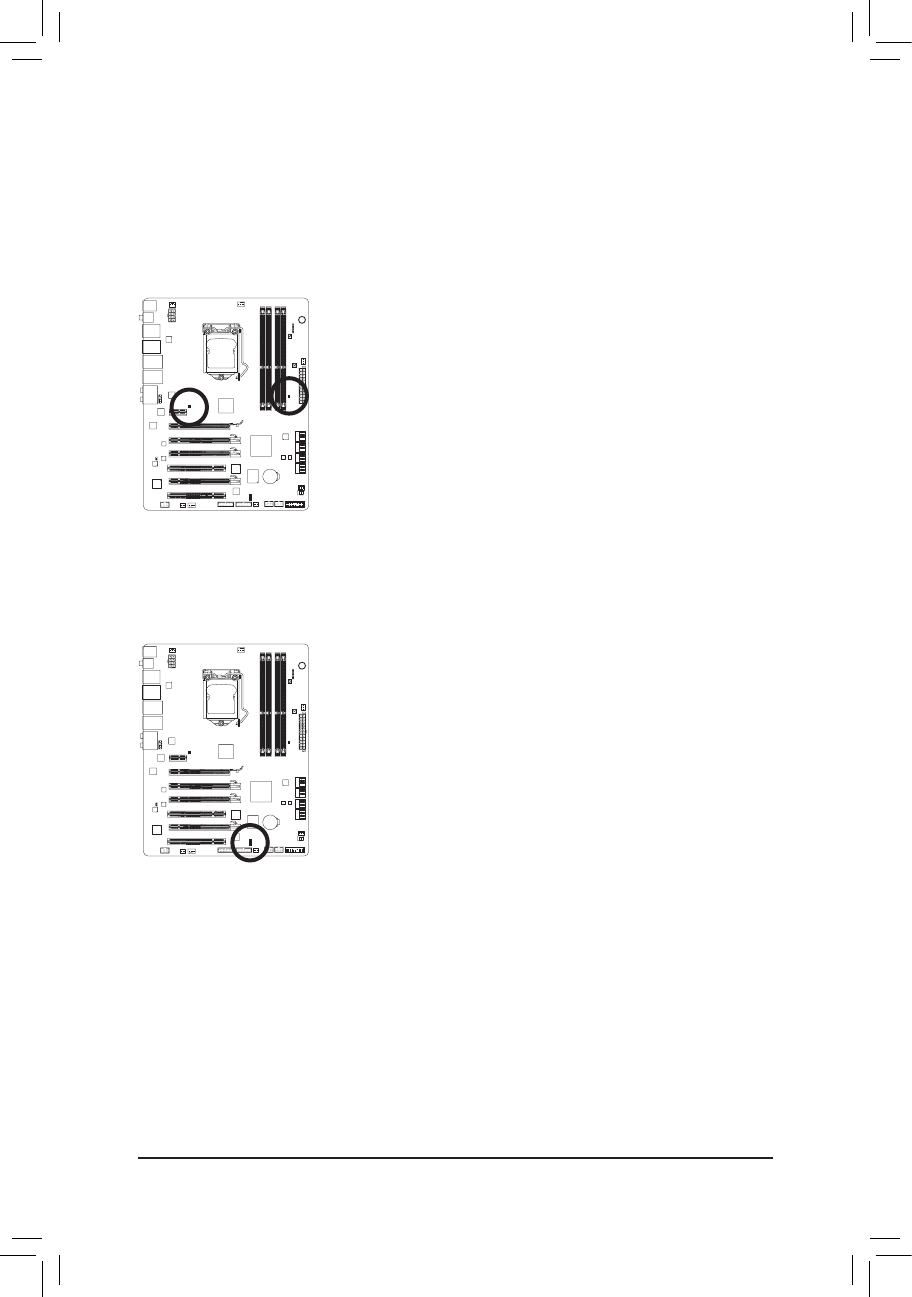

1-9 Встроенные средства индикации и переключатели
Индикатор фазы CPU VTT/Memory (параметр VTT ЦП/ОЗУ)
Системная плата оснащена четырьмя индикаторами фазы, которые управляются средствами BIOS
и отражают статус текущего состояния ОЗУ и ЦП (параметр CPU VTT). Зеленый цвет работающего
индикатора свидетельствует о том, что система работает в штатном режиме, желтый - компьютер
функционирует в режиме перегрузки (в частности, по напряжению).
ACPI LEDs
Установленные на плате четыре ACPI-индикатора информируют о текущем статусе системы
(состояния S0, S1, S3, S4, S5), оповещая пользователя о потенциальной опасности выхода из строя
оборудования в момент подключения/отключения устройств.
ACPI LEDs:
S4_S5_LED
S3_LED
S1_LED
S0_LED
Системное ОЗУ::
MD1:
Штатный режим работы (цвет индикатора зеленый)
MD2:
ПК функционирует в режиме перегрузки (цвет индикатора желтый)
ЦП (параметр VTT):
GD1:
Штатный режим работы (цвет индикатора зеленый)
GD2:
ПК функционирует в режиме перегрузки (цвет индикатора желтый)
