- 19 -
Инсталляция аппаратного обеспечения

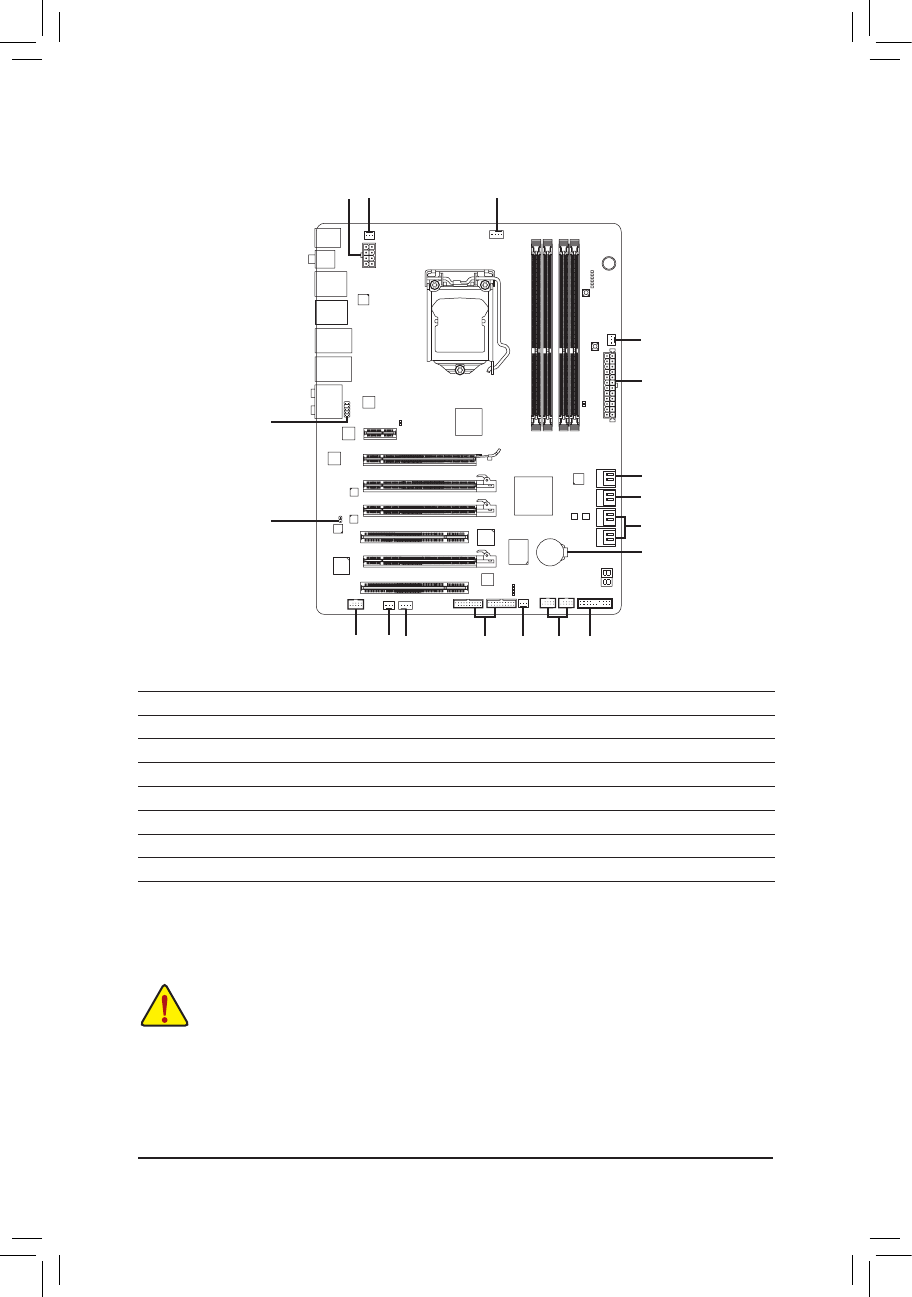

1-10 Внутренние интерфейсные разъемы
До подключения внешних устройств внимательно прочитайте следующую инструкцию:
До подключения устройства, убедитесь в том, что контактная группа разъема его
•
интерфейса совместима с соответствующим разъемом на системной плате.
Чтобы исключить риск повреждения оборудования, до начала процедуры инсталляции
•
нового устройства выключите ПК и отсоедините силовой кабель от блока питания.
По завершении процедуры инсталляции устройства до включения ПК убедитесь в том,
•
что все интерфейсные и иные кабели подключены к системной плате должным образом,
после чего еще раз проверьте надежность соединений.
1
2
3
11
4
16
6
4
15
12
7
4
13
5
9
14
10
8
1)
ATX_12V_2X
9)
GSATA3_6/7
2)
ATX
10)
BAT
3)
CPU_FAN
11)
F_PANEL
4)
SYS_FAN1/2/3
12)
F_AUDIO
5)
PWR_FAN
13)
SPDIF_O
6)
PCH_FAN
14)
F_USB1/F_USB2
7)
SATA3_0/1
15)
F_USB30_1/F_USB30_2
8)
SATA2_2/3/4/5
16)
F_1394
