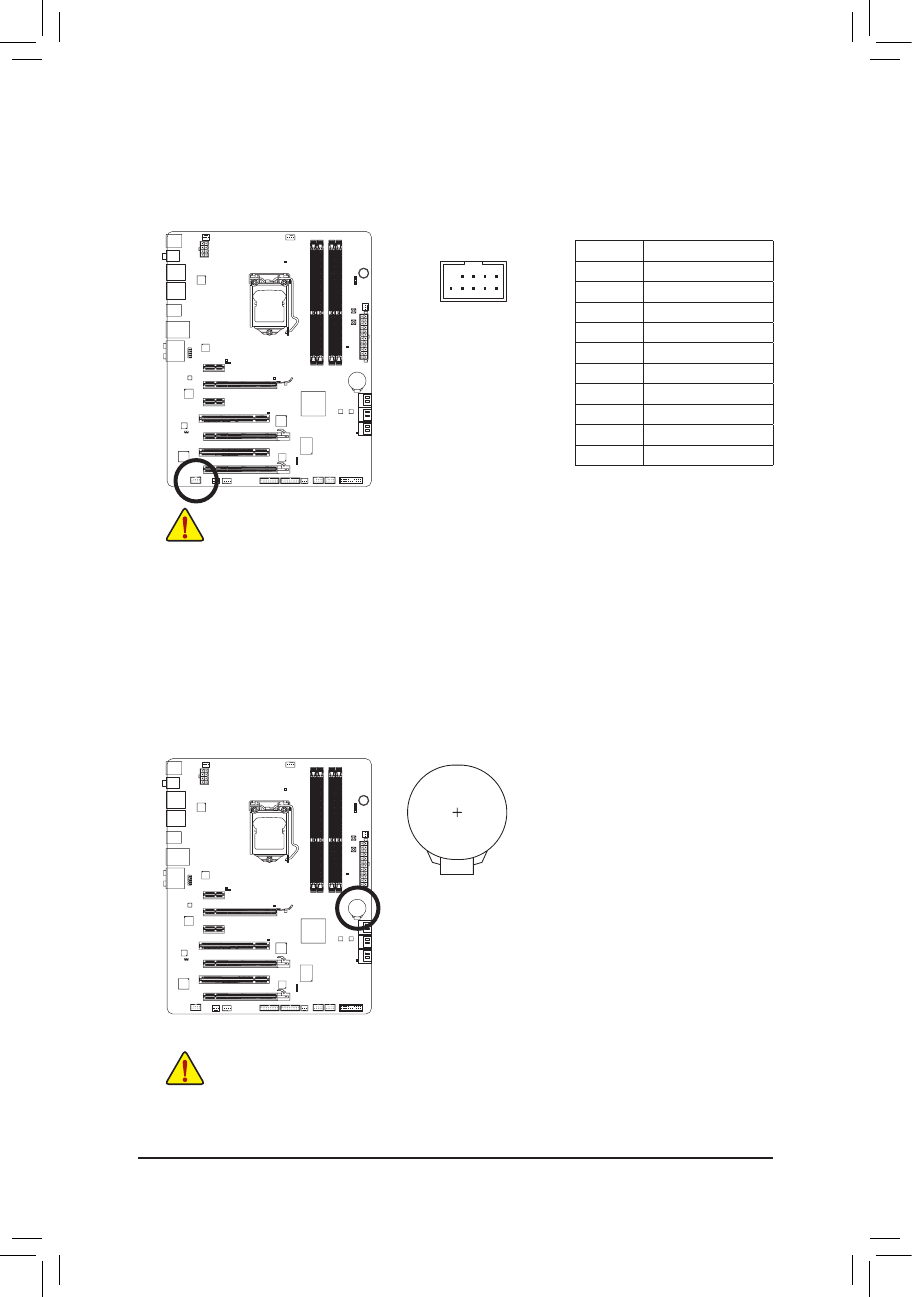

- 25 -
Инсталляция аппаратного обеспечения
15) BAT (Батарея)
Батарея предназначена для сохранения значений важнейших параметров в CMOS (например,
конфигурация BIOS и системное время), в те моменты, когда компьютер выключен. Замените
батарею, если падение напряжения достигло критичного уровня, или значения CMOS не точны,
или не могут быть сохранены.
Удалив батарею можно очистить содержимое CMOS.
1. Выключите компьютер и отсоедините силовой кабель питания.
2. Аккуратно извлеките батарею из гнезда и выдержите минутную
паузу. Еще один способ очистки содержимого CMOS - накоротко
замкнуть положительный (+) и отрицательный (-) контакты гнезда
батареи с помощью отвертки в течение 5 с.
3. Установите батарею на прежнее место.
4. Подключите силовой кабель к блоку питания и включите ПК.
Прежде чем выполнять операцию извлечения батареи, всегда отключайте компьютер и отсоединяйте силовой
•
кабель питания.
Заменяйте батарею на эквивалентную. Характеристики батареи отличные от оригинальных могут привести к
•
разрушению корпуса элемента (микровзрыву).
Если не удается достоверно определить тип батареи или ее самостоятельная замена вызывает затруднения,
•
выясните у продавца или дилера адрес сервис-центра, способного выполнить эту операцию.
Выполняя процедуру установки батареи, соблюдайте полярность. После установки положительный полюс батареи
•
(+) должен быть обращен к пользователю).
Использованные батареи должны быть утилизированы в соответствии с рекомендациями местных регулирующих
•
органов.
14) F_1394 (Разъем интерфейса IEEE 1394a)
Разъем удовлетворяет требованиям спецификации IEEE 1394a. Каждый разъем на плате
поддерживает подключение одного IEEE 1394a-порта на выносной планке. По вопросам
приобретения выносных планок обратитесь к локальному дилеру.
•
Не подключайте кабель USB-портов на выносной планке к разъему IEEE 1394 на
системной плате.
•
Чтобы исключить риск повреждения оборудования, перед тем как инсталлировать
выносную планку с портом IEEE 1394a, выключите ПК и отсоедините силовой кабель от
блока питания.
•
Для того чтобы выполнить соединение IEEE 1394-устройства с ПК, сначала подключите
интерфейсный кабель к компьютеру, а затем к устройству. Заранее позаботьтесь о
надежности соединения.
DEBUG
PORT
G.QBOFM
10
9
2
1
№ контакта Пояснения
1
TPA+
2
TPA-
3
GND (контакт Земля)
4
GND (контакт Земля)
5
TPB+
6
TPB-
7
Power (питание 12 В)
8
Power (питание 12 В)
9
Контакт отсутствует
10
GND (контакт Земля)
