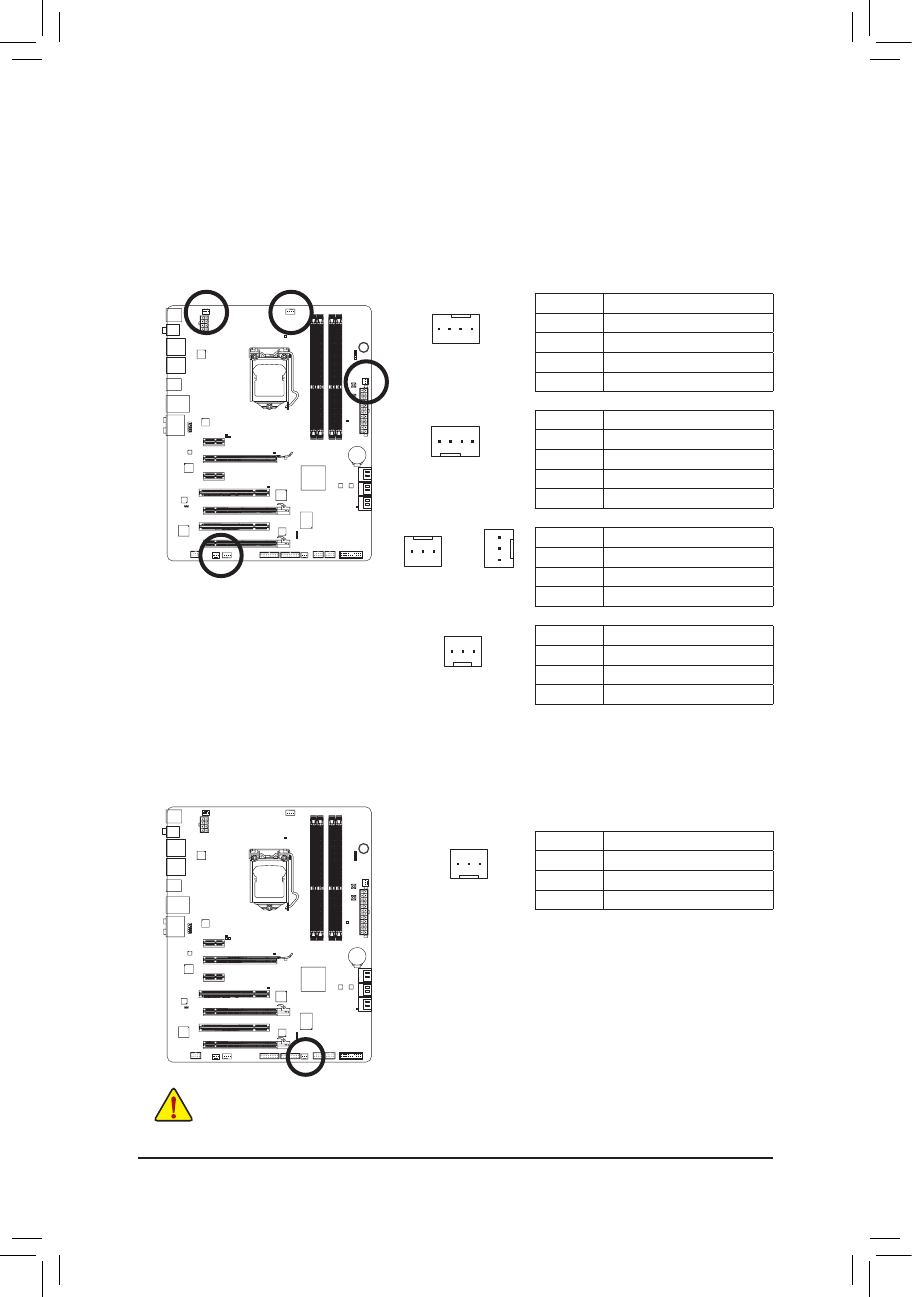

Инсталляция аппаратного обеспечения

- 20 -

3/4/5)  CPU_FAN/SYS_FAN1/SYS_FAN2/SYS_FAN3/PWR_FAN  (Разъемы ля подключения вентиляторов)



На  системной  плате  установлен  4-контактный  разъем  (CPU_FAN)  для  подключения  системного

вентилятора  охлаждения  ЦП,  4-контактный  (SYS_FAN3)  и  три  3-контактных  разъема  (SYS_FAN1,  SYS_

FAN2  и  PWR_FAN)  для  подключения  системных  вентиляторы  охлаждения  и  вентилятора  блока  питания.

Подключая  вентиляторы  к  этим  разъемам,  соблюдайте  правильную  ориентацию  (черный  провод

кабеля  соответствует  контакту  "Земля").  Системная  плата  поддерживает  возможность  регулировки

скорости  вращения  вентилятора  ЦП.  Для  обеспечения  необходимого  теплорассеивания  рекомендуется

задействовать системный вентилятор, который выводит нагретые воздушные массы за пределы корпуса

ПК.

Убедитесь  в  том,  что  подключенные  к  системе  вентиляторы  ЦП  и  чипсета  обеспечивают  надлежащий



теплоотвод.  Помните,  что  перегрев  процессора  или  чипсета  может  вывести  эти  компоненты  из  строя  или

система будет работать нестабильно.

Эти  разъемы  не  требуют  установки  дополнительных  перемычек.  Не  используйте  перемычки  для  замыкания



контактных групп FAN-разъемов.

SYS_FAN3:

№ контакта Пояснения

1

GND (контакт Земля)

2

+12 В/Контроль скорости

3

Контакт датчика

4

Контроль скорости вращения

№ контакта Пояснения

1

GND (контакт Земля)

2

+12 В/Контроль скорости

3

Контакт датчика

4

Зарезервирован

SYS_FAN1/PWR_FAN:

SYS_FAN2:

№ контакта Пояснения

1

GND (контакт Земля)

2

+12 В

3

Контакт датчика

№ контакта Пояснения

1

GND (контакт Земля)

2

+12 В/Контроль скорости

3

Контакт датчика

№ контакта Пояснения

1

GND (контакт Земля)

2

+12 В/Контроль скорости

3

NC

CPU_FAN:

CPU_FAN

SYS_FAN3

DEBUG

PORT

G.QBOFM

DEBUG

PORT

G.QBOFM

1

1

1

SYS_FAN1

PWR_FAN

1

1

SYS_FAN2

1

6)  PCH_FAN (Разъем вентилятора чипсета)



К  этому  разъему  следует  подключать  вентилятор  установленный  на  чипсете.  Разъем  питания

сконструирован  таким  образом,  чтобы  исключить  возможность  некорректного  подключения

соответствующего  кабеля.  Сориентируйте  кабель  должным  образом  и  подключите  его  к  разъему.

Большинство вентиляторов поставляются с кабелем, провода которого отличаются по цвету. Красный

провод соответствует сигналу +12 В, а черный - контакту "Земля".
