Инсталляция аппаратного обеспечения
- 16 -

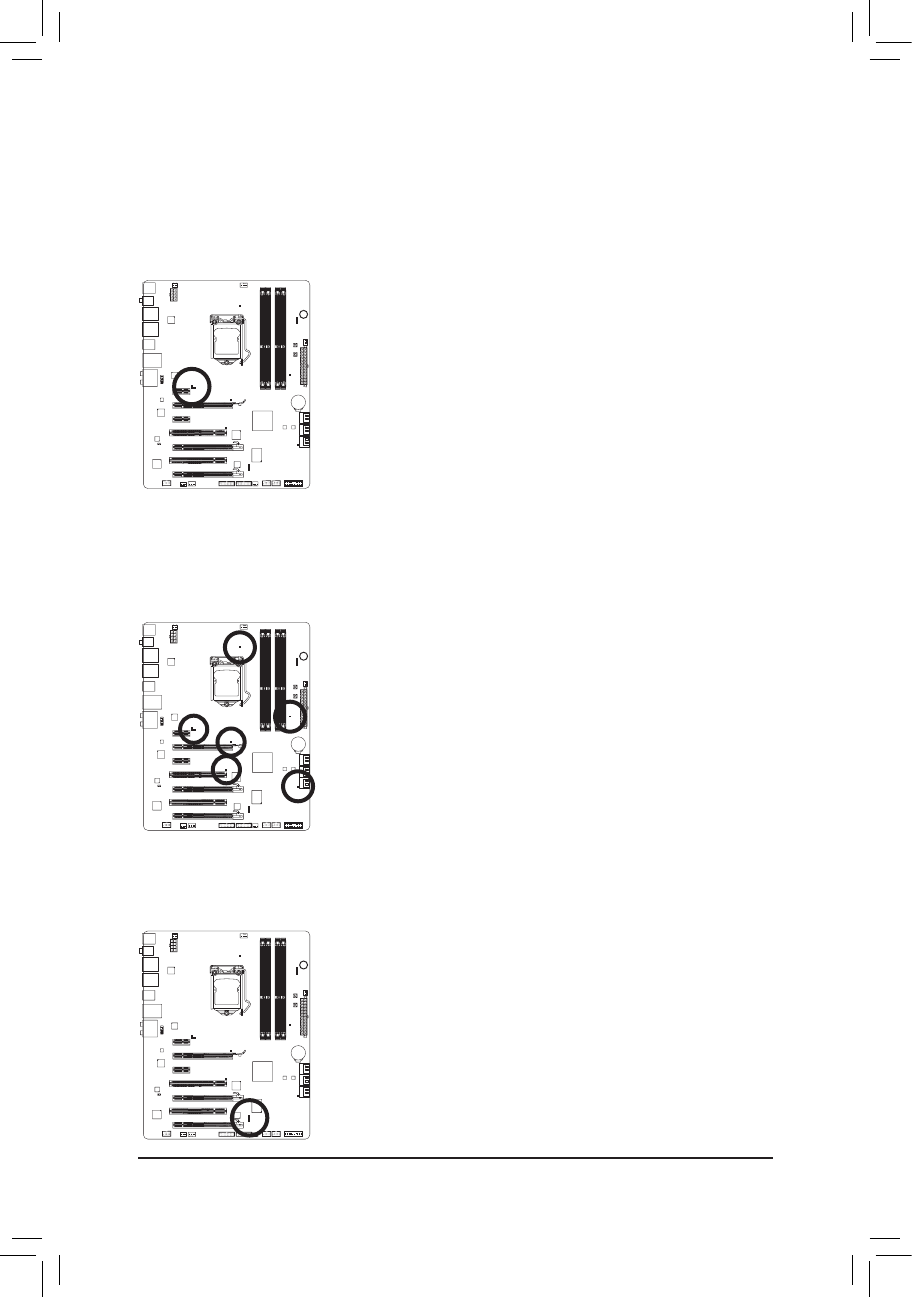

1-8 Встроенные средства индикации и переключатели
Индикатор фазы CPU VTT
Системная плата оснащена двумя индикаторами фазы, которые управляются средствами BIOS и
отражают статус параметра CPU VTT. Зеленое свечение индикатора свидетельствует о том, что
система работает в штатном режиме, желтое - компьютер функционирует в режиме перегрузки (в
частности, по напряжению).
Индикаторы диагностики
На системной плате установлены 6 светодиодных индикаторов, которые управляются средствами
BIOS. Свечение индикаторов свидетельствует о том, что базовые компоненты (ЦП и ОЗУ) или
внешние устройства (PCI- и PCI-E платы расширения, а также SATA-накопители) функционируют
не в штатном режиме. Индикаторы начинают сигнализировать о проблемах в момент прохождения
процедуры POST.
ACPI LEDs
Установленные на плате 4 ACPI-индикатора информируют о текущем статусе системы (состояния S0,
S1, S3, S4, S5), оповещая пользователя о потенциальной опасности выхода из строя оборудования в
момент подключения/отключения устройства.
CPU VTT:
GD1:
Штатный режим работы (цвет индикатора зеленый)
GD2:
ПК функционирует в режиме перегрузки (цвет индикатора
желтый)
ЦП:
CPU_LED
ОЗУ:
DIMM_LED
SATA:
SA_LED
PCIe x16/x8:
PE_LED
PCIe x4/x1:
PE1_LED
PCI:
PCI_LED
ACPI LEDs:
S4_S5_LED
S3_LED
S1_LED
S0_LED
