Инсталляция аппаратного обеспечения
- 14 -

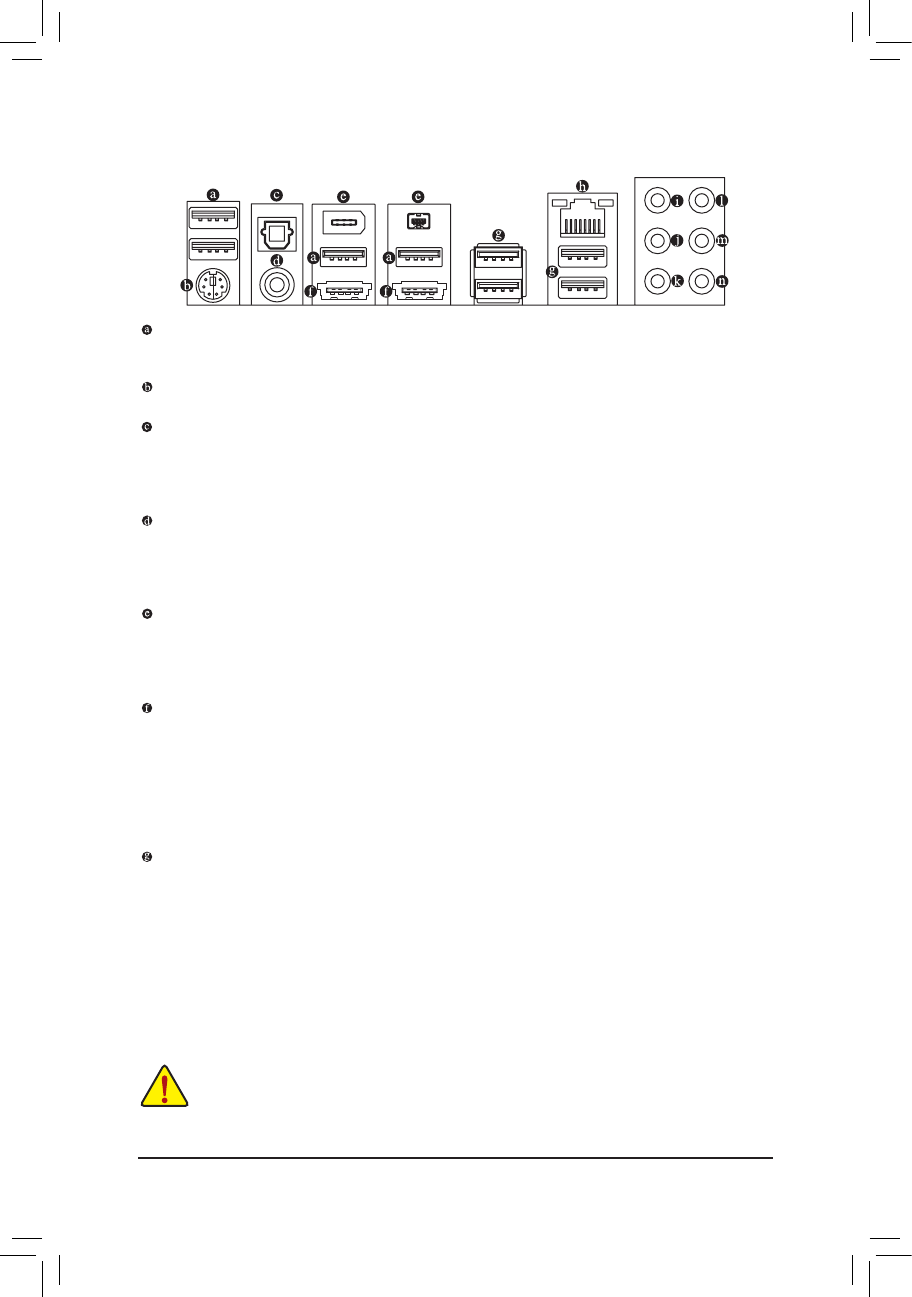

1-7 Интерфейсные разъемы на задней панели
Отключая аудиоустройство, сначала отсоедините сигнальный кабель от устройства, а
•
затем от соответствующего разъема на системной плате.
Вынимая кабель из разъема, аккуратно потяните его в направлении перпендикулярном
•
секции портов ввода/вывода, не раскачивая из стороны в сторону, поскольку это может
привести к замыканию контактов и повреждению платы.
Порт USB 2.0/1.1
USB-порт соответствует спецификации USB 2.0/1.1 и предназначен для подключения клавиатуры,
мыши, принтера, флэш-накопителей и др. периферийных устройств с USB-интерфейсом.
PS/2 порт клавиатуры или мыши
Этот порт предназначен для подключения мыши и клавиатуры с интерфейсом PS/2.
Оптический Выход цифрового S/PDIF-интерфейса
Разъем предназначен для вывода цифрового аудиосигнала на акустическую систему или
внешние устройства обработки аудиоконтента (требуется специальный оптический кабель).
Прежде чем использовать этот разъем, убедитесь в том, что все звенья аудиоподсистемы
способны взаимодействовать между собой средствами S/PDIF-интерфейса.
Коаксиальный Выход цифрового S/PDIF-интерфейса
Разъем предназначен для вывода цифрового аудиосигнала на акустическую систему или внешние
устройства обработки аудиоконтента (требуется специальный кабель). Прежде чем использовать
этот разъем, убедитесь в том, что все звенья аудиоподсистемы способны взаимодействовать
между собой средствами S/PDIF-интерфейса.
Порт IEEE 1394a
Порт IEEE 1394 поддерживает спецификацию IEEE 1394a, предоставляет возможность
подключать к ПК высокоскоростные устройства в режиме hotplug (функция "горячей замены"
устройства без необходимости отключения компьютера) и предназначен для подключения
периферийных устройств с интерфейсом IEEE 1394.
Разъем eSATA/USB Combo (6 Гбит/с)
Этот разъем отвечает требованиям спецификации SATA 3.0 (пропускная способность до 6
Гбит/с) и USB 2.0/1.1, предназначен для подключения внешних SATA-накопителей и может
применяться в качестве мультипликатора SATA-портов. Кроме того, этот порт пригоден для
подключения клавиатуры, мыши, принтера, флэш-накопителей и др. периферийных устройств с
USB-интерфейсом. Контроллер Marvell 88SE9128 позволяет создавать дисковые RAID-массивы.
Рекомендации по конфигурированию накопителей в составе RAID-массивов приведены в Главе 5,
"Конфигурирование жестких SATA-дисков".
Порт USB 3.0/2.0
Порты USB 3.0 удовлетворяют требованиям спецификации USB 3.0, обратно совместимы с портами
USB 2.0/1.1 и предназначены для подключения клавиатуры, мыши, принтера, флэш-накопителей, а
также других периферийных устройств с USB-интерфейсом.
