- 29 -
Hardware Installation

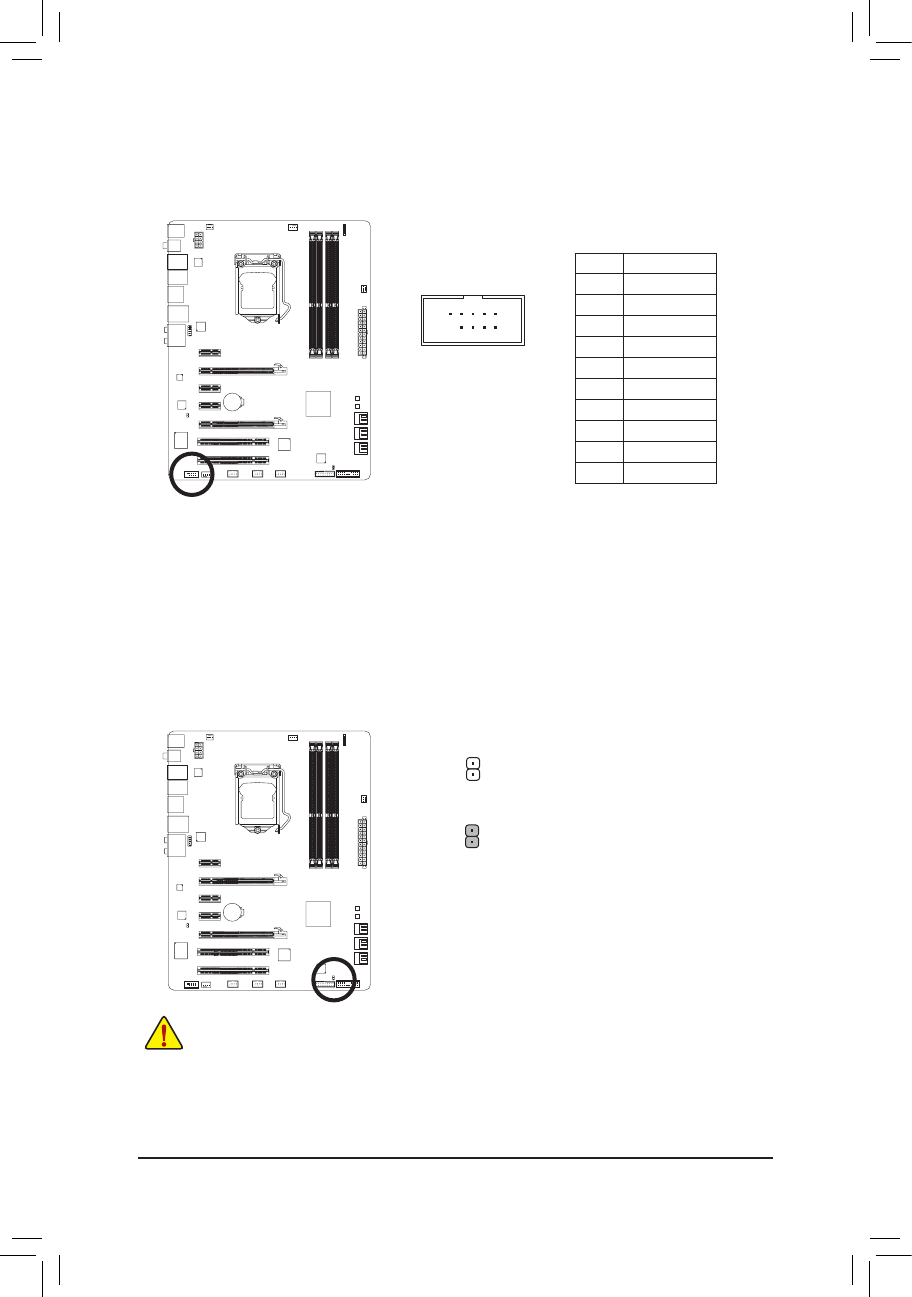

14) COMA (Serial Port Header)
The COM header can provide one serial port via an optional COM port cable. For purchasing the op-
tional COM port cable, please contact the local dealer.
10
9
2
1
Pin No. Definition
1
NDCD-
2
NSIN
3
NSOUT
4
NDTR-
5
GND
6
NDSR-
7
NRTS-
8
NCTS-
9
NRI-
10
No Pin
15) CLR_CMOS (Clearing CMOS Jumper)
Use this jumper to clear the CMOS values (e.g. date information and BIOS configurations) and reset
the CMOS values to factory defaults. To clear the CMOS values, place a jumper cap on the two pins to
temporarily short the two pins or use a metal object like a screwdriver to touch the two pins for a few
seconds.
Open: Normal
Short: Clear CMOS Values
•
Always turn off your computer and unplug the power cord from the power outlet before clearing the CMOS
values.
•
After clearing the CMOS values and before turning on your computer, be sure to remove the jumper cap from
the jumper. Failure to do so may cause damage to the motherboard.
•
After system restart, go to BIOS Setup to load factory defaults (select
Load Optimized Defaults
) or manually
configure the BIOS settings (refer to Chapter 2, "BIOS Setup,
"
for BIOS configurations).
