Инсталляция аппаратного обеспечения
10
9
2
1

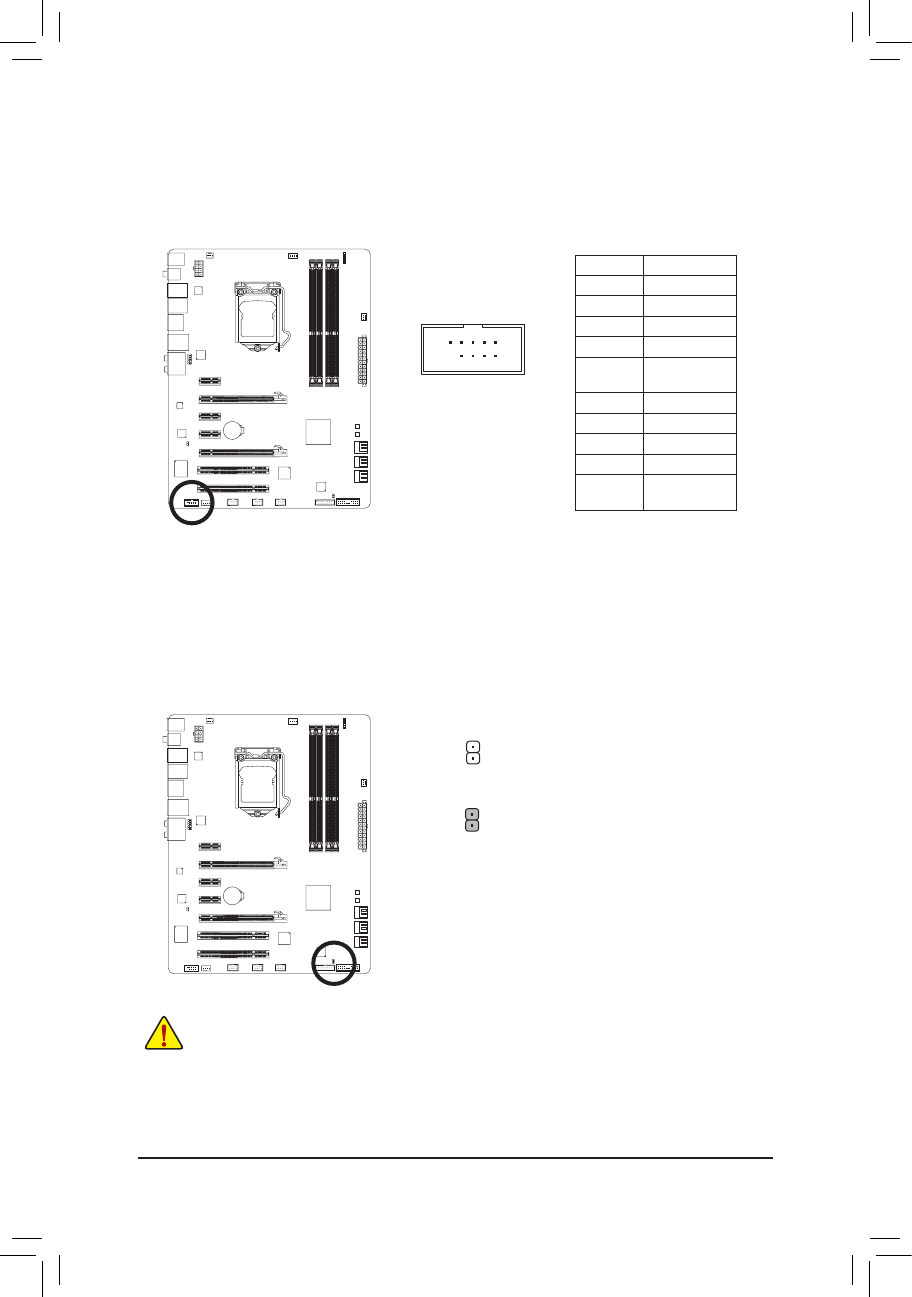

14) COMA (Разъем последовательного COM-порта)
Разъем COM на системной плате предназначен для подключения последовательного COM-порта
(факультативная поставка на выносной планке). По вопросам приобретения выносных планок
обратитесь к локальному дилеру.
№ контакта Пояснения
1
NDCD-
2
NSIN
3
NSOUT
4
NDTR-
5
GND (контакт
Земля)
6
NDSR-
7
NRTS-
8
NCTS-
9
NRI-
10
Контакт
отсутствует
15) CLR_CMOS (Перемычка Clearing CMOS)
С помощью перемычки Clearing CMOS можно очистить содержимое параметров CMOS, в
частности вернуть параметры BIOS к заводским установкам по умолчанию. Для очистки
содержимого CMOS замкните накоротко два контакта в течение нескольких секунд с помощью
перемычки или металлического предмета, например, отвертки.
Перемычка отсутствует: По умолчанию
Контакты замкнуты: Обнуление CMOS
Чтобы исключить риск повреждения оборудования, до начала процедуры очистки
•
содержимого CMOS выключите ПК и отсоедините силовой кабель от блока питания.
По завершении процедуры очистки CMOS, перед включением ПК убедитесь в том, что
•
перемычка удалена. Невыполнение этого требования может вывести системную плату из
строя.
После повторного старта системы, встроенными средствами BIOS Setup загрузите заводские
•
установки по умолчанию, выбрав меню Load Optimized Defaults, или вручную сконфигурируйте
параметры BIOS (информация о конфигурировании BIOS приведена в Главе 2, BIOS Setup).
