Инсталляция аппаратного обеспечения
- 22 -

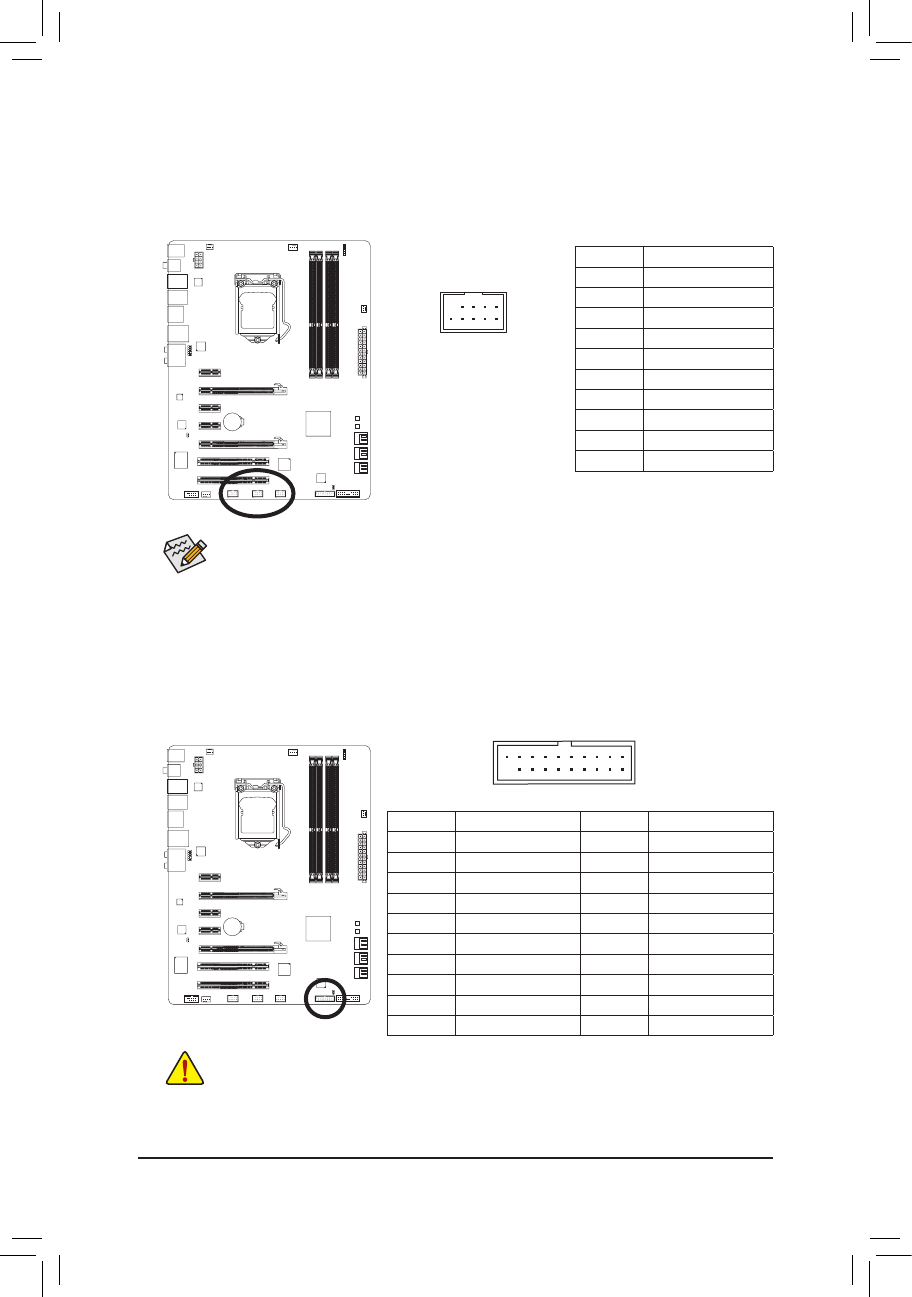

12) F_USB1/F_USB2/F_USB3 (Разъемы USB-интерфейса)
Эти разъемы удовлетворяют требованиям спецификации USB 2.0/1.1 Каждый USB-разъем
на плате поддерживает подключение двух USB-портов на выносной планке. По вопросам
приобретения выносных планок обратитесь к локальному дилеру.
DEBUG
PORT
G.QBOFM
10
9
2
1
13) F_USB30 (Разъем USB 3.0/2.0-интерфейса)
Этот разъем удовлетворяют требованиям спецификации USB 3.0/2.0. Каждый USB-разъем
на плате поддерживает подключение двух USB-портов на выносной планке. По вопросам
приобретения выносных планок обратитесь к локальному дилеру.
F_USB30
F_AUDIO(H)
10
11
20
1
Когда компьютер переходит в состояние S4/S5 (режим сна/программное отключение),
USB-порты подключенные к разъему F_USB1 способны обеспечить подзарядку мобильных
устройств (фирменная функция GIGABYTE ON/OFF Charge).
№ контакта Пояснения
1
Питание (5 В)
2
Питание (5 В)
3
USB DX-
4
USB DY-
5
USB DX+
6
USB DY+
7
GND (контакт Земля)
8
GND (контакт Земля)
9
Контакт отсутствует
10
NC
№ контакта Пояснения
№ контакта Пояснения
1
VBUS
1
D2+
2
SSRX1-
2
D2-
3
SSRX1+
3
GND (контакт Земля)
4
GND (контакт Земля)
4
SSTX2+
5
SSTX1-
5
SSTX2-
6
SSTX1+
6
GND (контакт Земля)
7
GND (контакт Земля)
7
SSRX2+
8
D1-
8
SSRX2-
9
D1+
9
VBUS
10
NC
10
Контакт отсутствует
Не подключайте к USB 2.0/1.1-разъемам на системной плате 10-контактные разъемы
•
портов IEEE 1394 на выносных планках.
Чтобы исключить риск повреждения оборудования, перед тем как устанавливать
•
выносную планку с USB-разъемами, выключите ПК и отсоедините силовой кабель от
блока питания.
