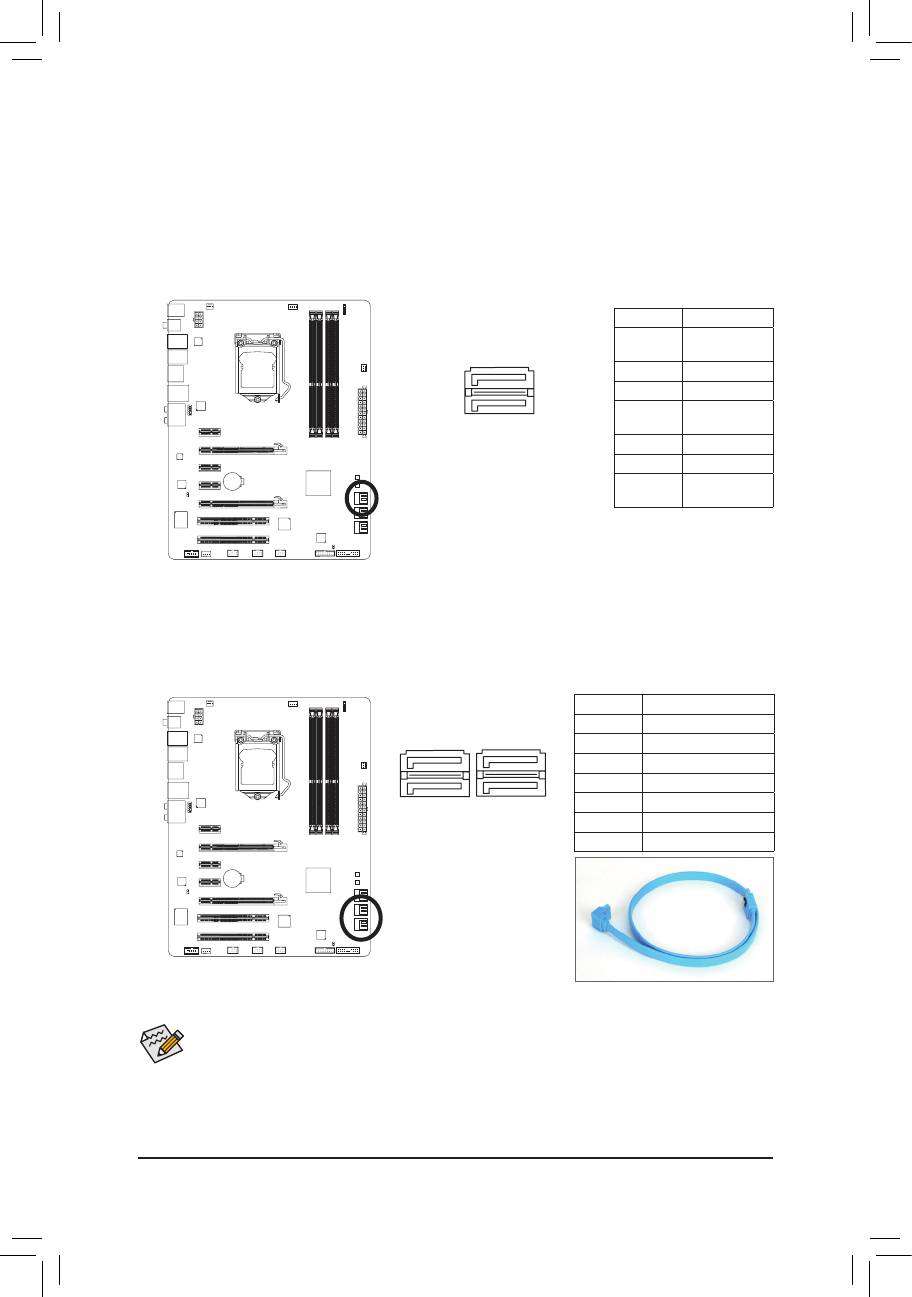

Инсталляция аппаратного обеспечения
8) SATA2_2/3/4/5 (SATA 3 Гбит/с, контроллер чипсета чипсета P67)
Разъемы SATA соответствуют спецификации SATA (пропускная способность до 3,0 Гбит/с и 1,5
Гбит/с соответственно). Каждый SATA-разъем на плате обеспечивает подключение одного SATA-
устройства. Архитектура чипсета P67 предусматривает возможность организации дисковых
массивов уровней: RAID 0, 1, 5 и 10. Рекомендации по конфигурированию накопителей в составе
RAID-массивов приведены в Главе 5, "Конфигурирование жестких SATA-дисков".
7) SATA3_0/1 (SATA 6 Гбит/с, контроллер чипсета чипсета P67)
Р а з ъ е м ы S ATA с о о т в е т с т в у ю т с п е ц и ф и к а ц и и S ATA 3 . 0 и у д о в л е т в о р я е т т р е б о в а н и я м
спецификации SATA (пропускная способность до 3,0 Гбит/с и 1,5 Гбит/с соответственно). Каждый
SATA-разъем на плате обеспечивает подключение одного SATA-устройства. Разъемы SATA3_0
и SATA3_1 предназначены для организации массивов уровней RAID 0, RAID 1. Для организации
массивов RAID 5 и RAID 10 следует задействовать разъемы SATA2_2/3/4/5 (Примечание).
Рекомендации по конфигурированию накопителей в составе RAID-массивов приведены в Главе 5,
"Конфигурирование жестких SATA-дисков".
1
1
DEBUG
PORT
G.QBOFM
SATA3_0
SATA3_1
7
7
7
7
DEBUG
PORT
G.QBOFM
DEBUG
PORT
G.QBOFM
SATA2_2
SATA2_4
SATA2_3
SATA2_5
1
1
(Примечание) Производительность дисковой подсистемы на базе RAID-массива будет зависит от быстродействия
SATA-накопителей, образующих массив (пропускная способность 6 Гбит/с или 3 Гбит/c).
Для организации RAID-массива уровня 0 или 1 потребуется два накопителя. Если в системе
•
установлено более двух дисков общее их количество должно быть четным
Для организации RAID-массива уровня 5 потребуется три накопителя. Общее их количество
•
жестких дисков в системе не должно быть четным.
Для организации RAID-массива уровня 10 потребуется четыре накопителя, при этом общее
•
их количество жестких дисков установленных в системе должно быть четным.
№ контакта Пояснения
1
GND (контакт Земля)
2
TXP
3
TXN
4
GND (контакт Земля)
5
RXN
6
RXP
7
GND (контакт Земля)
№ контакта Пояснения
1
GND (контакт
Земля)
2
TXP
3
TXN
4
GND (контакт
Земля)
5
RXN
6
RXP
7
GND (контакт
Земля)
П о д к л ю ч и т е Г - о б р а з н ы й р а з ъ е м
интерфейсного кабеля к жесткому SATA-диску.
