Инсталляция аппаратного обеспечения
- 16 -

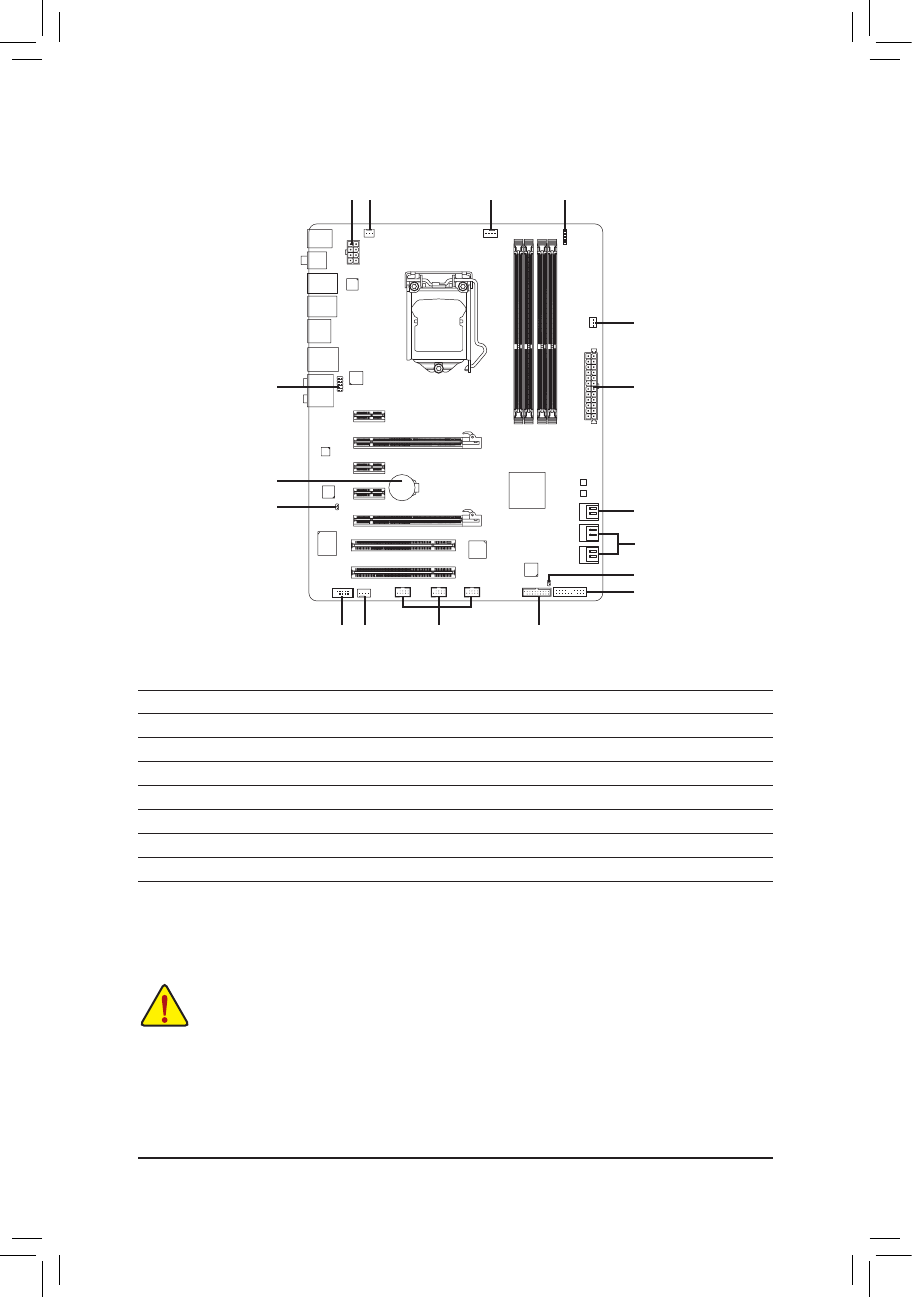

1-8 Внутренние интерфейсные разъемы
1
2
4
5
9
12
4
11
7
10
1)
ATX_12V_2X4
2)
ATX
3)
CPU_FAN
4)
SYS_FAN1/2
5)
PWR_FAN
6)
BAT
7)
SATA3_0/1
8)
SATA2_2/3/4/5
9)
F_PANEL
10)
F_AUDIO
11)
SPDIF_O
12)
F_USB1/F_USB2/F_USB3
13)
F_USB30
14)
COMA
15)
CLR_CMOS
16)
PHASE LED
14
16
15
13
6
3
8
До подключения внешних устройств внимательно прочитайте следующую инструкцию:
До подключения устройства, убедитесь в том, что контактная группа разъема его
•
интерфейса совместима с соответствующим разъемом на системной плате.
Чтобы исключить риск повреждения оборудования, до начала процедуры инсталляции
•
нового устройства выключите ПК и отсоедините силовой кабель от блока питания.
По завершении процедуры инсталляции устройства до включения ПК убедитесь в том,
•
что все интерфейсные и иные кабели подключены к системной плате должным образом,
после чего еще раз проверьте надежность соединений.
