Hardware Installation

- 24 -

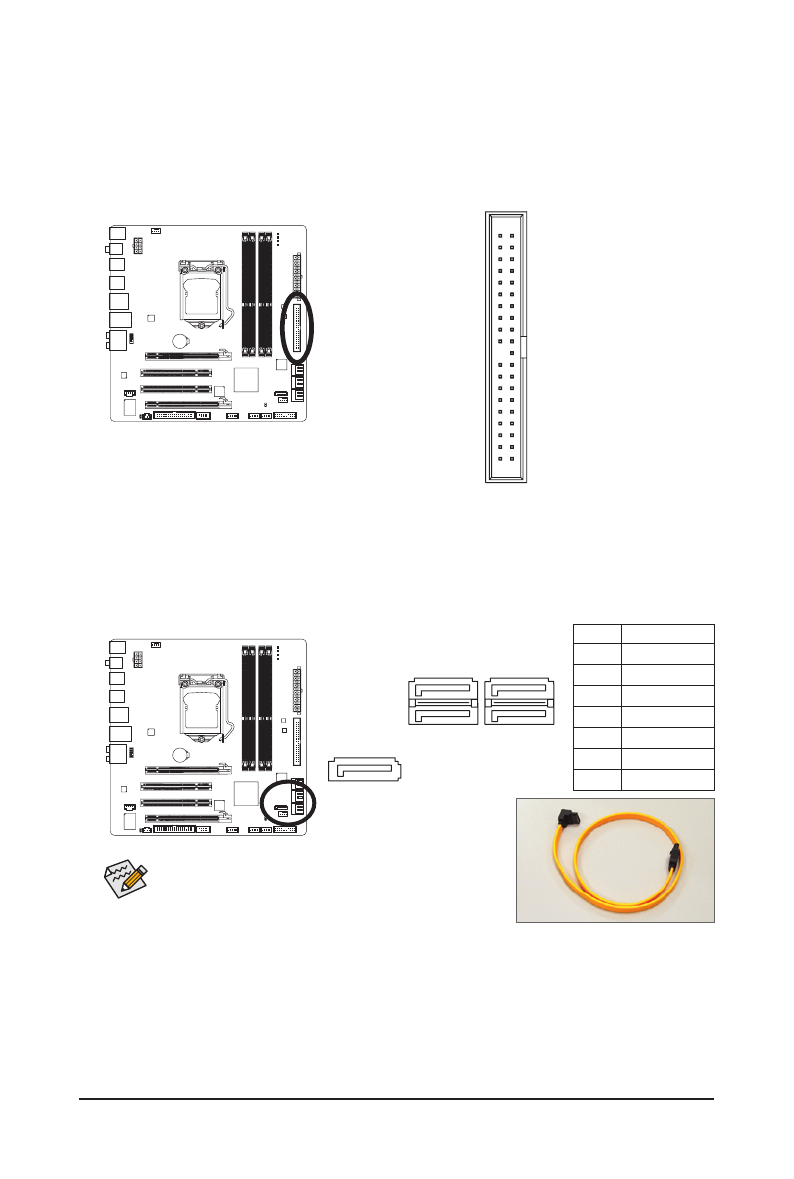

6)  IDE (IDE Connector)

The IDE connector supports up to two IDE devices such as hard drives and optical drives. Before attach-
ing the IDE cable, locate the foolproof groove on the connector. If you wish to connect two IDE devices,
remember  to  set  the  jumpers  and  the  cabling  according  to  the  role  of  the  IDE  devices  (for  example,
master or slave). (For information about configuring master/slave settings for the IDE devices, read the
instructions from the device manufacturers.)

7)  SATA2_0/1/2/3/4 (SATA 3Gb/s Connectors, Controlled by P55

j

/H55

k

 Chipset)

The SATA connectors conform to SATA 3Gb/s standard and are compatible with SATA 1.5Gb/s standard.
Each  SATA  connector  supports  a  single  SATA  device.  The  P55  Chipset  supports  RAID  0,  RAID  1,
RAID 5 and RAID 10. Refer to Chapter 5, "Configuring SATA Hard Drive(s)," for instructions on configuring
a RAID array.

Pin No.  Definition
  1

GND

  2

TXP

  3

TXN

  4

GND

  5

RXN

  6

RXP

  7

GND

Please  connect  the  L-shaped  end  of

the  SATA  3Gb/s  cable  to  your  SATA

hard drive.

1

2

39

40

1

1

7

7

G.QBOFM

G.QBOFM

SATA2_0

SATA2_2

SATA2_1

SATA2_3

7

1

G.QBOFM

SATA2_4

•

  A  RAID  0  or  RAID  1  configuration  requires  at  least  two

hard drives. If more than two hard drives are to be used,

the total number of hard drives must be an even number.

•

  A RAID 5 configuration requires at least three hard drives.

(The total number of hard drives does not have to be an

even number.)

•

  A RAID 10 configuration requires at least four hard drives

and  the  total  number  of  hard  drives  must  be  an  even

number.

j

  Only for GA-P55M-UD2.

k

  Only for GA-P55M-US2.
