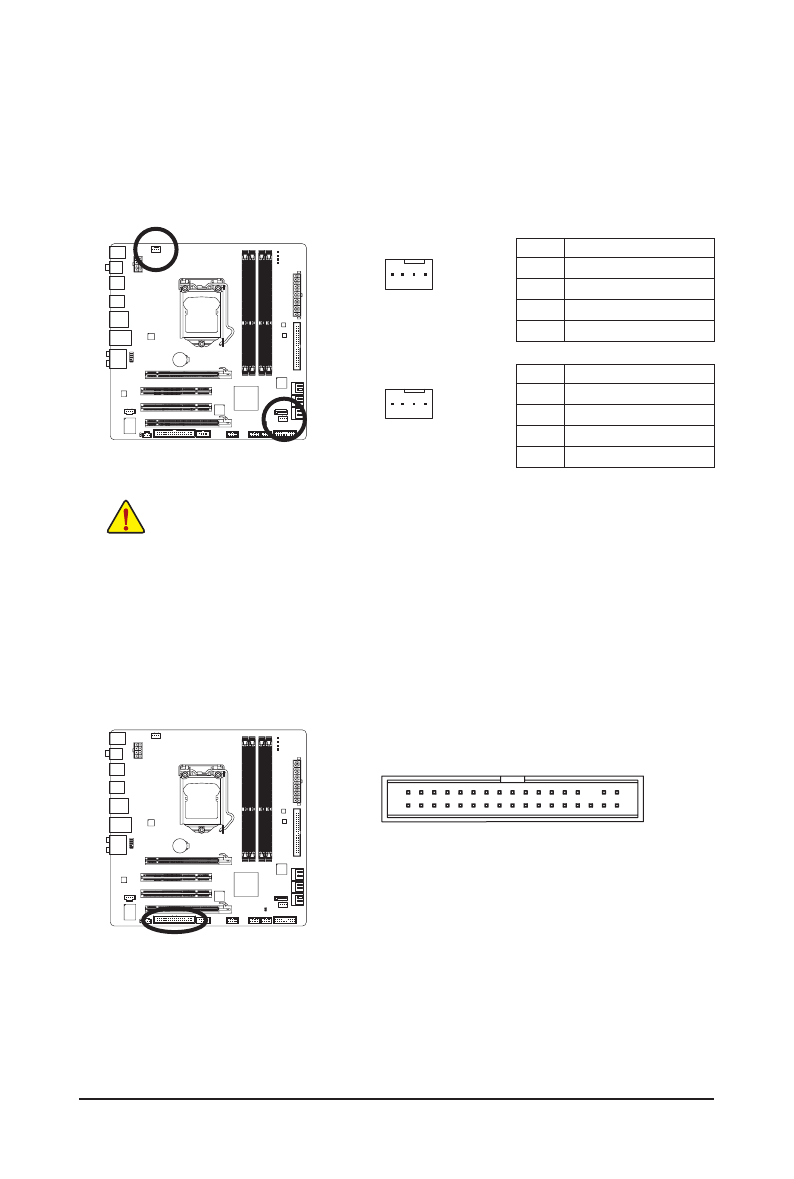

Hardware Installation
3/4) CPU_FAN/SYS_FAN (Fan Headers)
The motherboard has a 4-pin CPU fan header (CPU_FAN) and a 4-pin (SYS_FAN). Most fan headers
possess a foolproof insertion design. When connecting a fan cable, be sure to connect it in the correct
orientation (the black connector wire is the ground wire). The motherboard supports CPU fan speed con-
trol, which requires the use of a CPU fan with fan speed control design. For optimum heat dissipation, it
is recommended that a system fan be installed inside the chassis.
•
Be sure to connect fan cables to the fan headers to prevent your CPU and system from over-
heating. Overheating may result in damage to the CPU or the system may hang.
•
These fan headers are not configuration jumper blocks. Do not place a jumper cap on the
headers.
CPU_FAN:
Pin No. Definition
1
GND
2
+12V / Speed Control
3
Sense
4
Speed Control
SYS_FAN:
Pin No. Definition
1
GND
2
+12V / Speed Control
3
Sense
4
Reserve
5) FDD (Floppy Disk Drive Connector)
This connector is used to connect a floppy disk drive. The types of floppy disk drives supported are:
360 KB, 720 KB, 1.2 MB, 1.44 MB, and 2.88 MB. Before connecting a floppy disk drive, be sure to locate
pin 1 of the connector and the floppy disk drive cable. The pin 1 of the cable is typically designated by a
stripe of different color. For purchasing the optional floppy disk drive cable, please contact the local dealer.
1
2
33
34
CPU_FAN
SYS_FAN
G.QBOFM
G.QBOFM
1
1
