Инсталляция аппаратного обеспечения
- 24 -
10
9
2
1

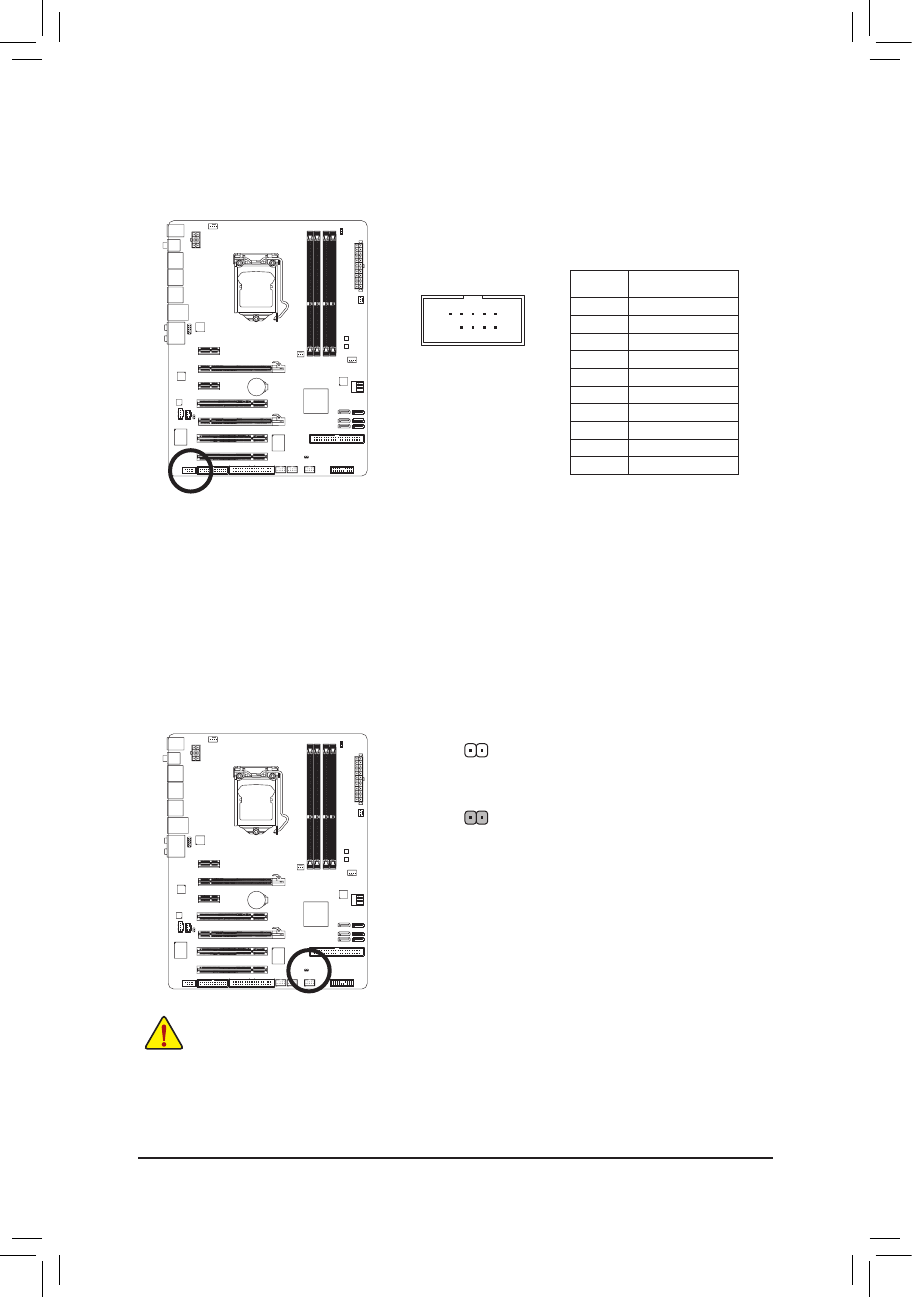

18) COMA (Разъем последовательного порта)
Разъем COM на системной плате предназначен для подключения последовательного COM-порта
(факультативная поставка на выносной планке). По вопросам приобретения выносных планок обратитесь к
локальному дилеру.
19) CLR_CMOS (Перемычка Clearing CMOS)
С помощью перемычки Clearing CMOS можно очистить содержимое параметров CMOS, в частности вернуть
параметры BIOS к заводским установкам по умолчанию. Для очистки содержимого CMOS замкните накоротко
два контакта в течение нескольких секунд с помощью перемычки или металлического предмета, например
отвертки.
Нумерация
контактов
Пояснения
1
NDCD-
2
NSIN
3
NSOUT
4
NDTR-
5
GND (Заземление)
6
NDSR-
7
NRTS-
8
NCTS-
9
NRI-
10
Контакт отсутствует
Перемычка отсутствует: По умолчанию
Контакты замкнуты: Очистка содержимого CMOS
•
Чтобы исключить риск повреждения оборудования, до начала процедуры очистки содержимого CMOS
выключите ПК и отсоедините силовой кабель от блока питания.
•
По завершении процедуры очистки CMOS, перед включением ПК убедитесь в том, что перемычка
удалена. Невыполнение этого требования может вывести системную плату из строя.
•
После повторного старта системы, встроенными средствами BIOS Setup загрузите заводские
установки по умолчанию, выбрав меню
Load Optimized Defaults
, или вручную сконфигурируйте
установки BIOS (подробная информация о конфигурировании BIOS изложена в Главе 2, "BIOS Setup").
