- 23 -
Инсталляция аппаратного обеспечения
DEBUG
PORT
G.QBOFM
10
9
2
1
DEBUG
PORT
G.QBOFM
26
25
2
1

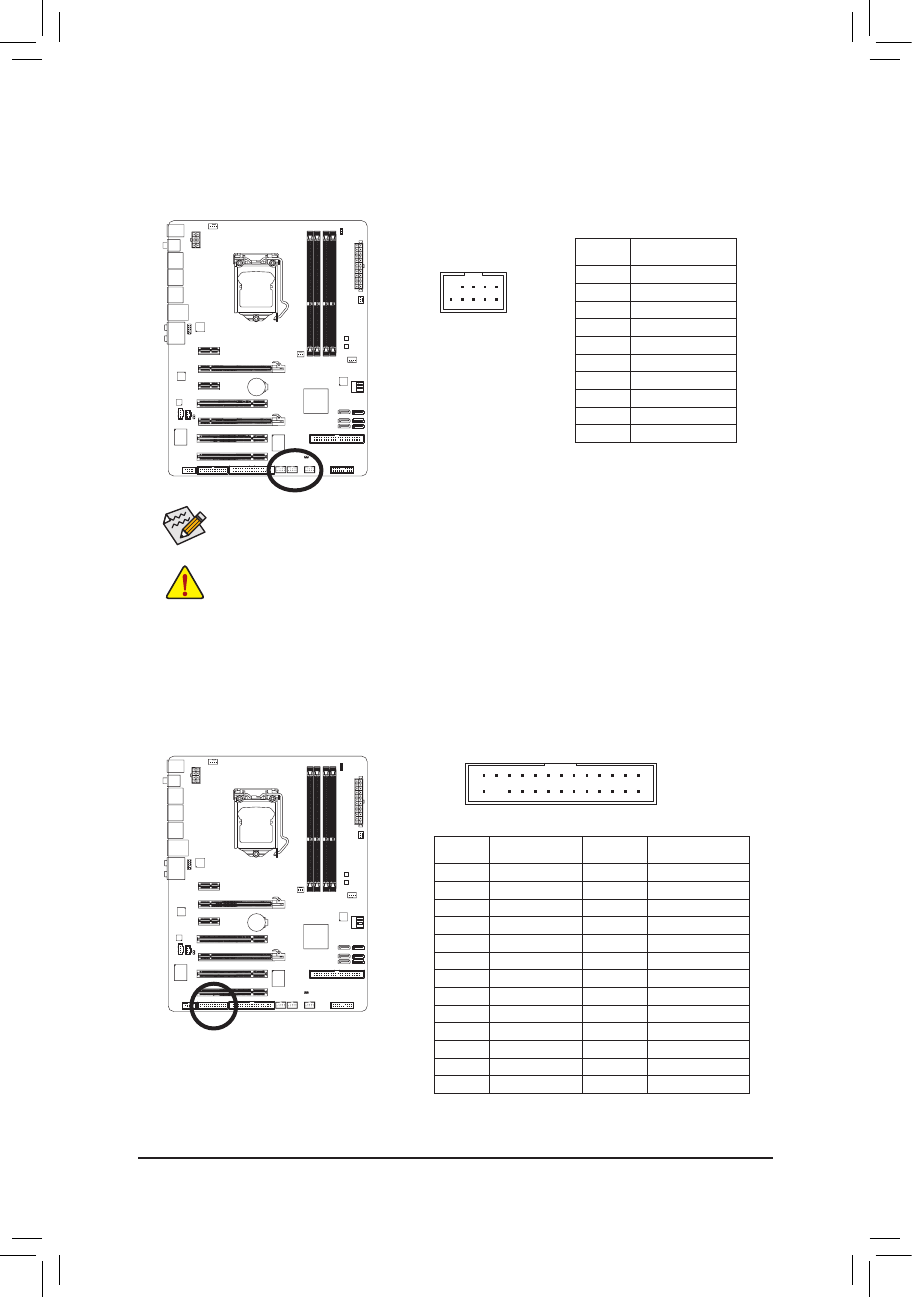

16) F_USB1/F_USB2/F_UBS3 (Разъемы USB-интерфейса)
Эти разъемы удовлетворяют требованиям спецификации USB 2.0/1.1 Каждый USB-разъем на плате
поддерживает подключение двух USB-портов на выносной планке. По вопросам приобретения выносных
планок обратитесь к локальному дилеру.
17) LPT (Разъем параллельного LPT-порта)
Разъем LPT на системной плате предназначен для подключения Параллельного LPT-порта (факультативная
поставка на выносной планке). По вопросам приобретения выносных планок обратитесь к локальному дилеру.
•
Не подключайте в USB-разъемы на системной плате 10-контактные разъемы портов IEEE 1394 на
выносных планках
•
Чтобы исключить риск повреждения оборудования, перед тем как инсталлировать выносную планку
с USB-разъемами, выключите ПК и отсоедините силовой кабель от блока питания.
Нумерация
контактов
Пояснения
1
Power (5B)
2
Power (5B)
3
USB DX-
4
USB DY-
5
USB DX+
6
USB DY+
7
GND (Заземление)
8
GND (Заземление)
9
Контакт отсутствует
10
NC
Нумерация
контактов
Пояснения
Нумерация
контактов
Пояснения
1
STB-
14
GND (Заземление)
2
AFD-
15
PD6
3
PD0
16
GND (Заземление)
4
ERR-
17
PD7
5
PD1
18
GND (Заземление)
6
INIT-
19
ACK-
7
PD2
20
GND (Заземление)
8
SLIN-
21
BUSY
9
PD3
22
GND (Заземление)
10
GND (Заземление)
23
PE
11
PD4
24
Контакт отсутствует
12
GND (Заземление)
25
SLCT
13
PD5
26
GND (Заземление)
Когда система находится в режимах S4/S5, только порты F_USB1 поддерживают функцию
ON/OFF Charge.
